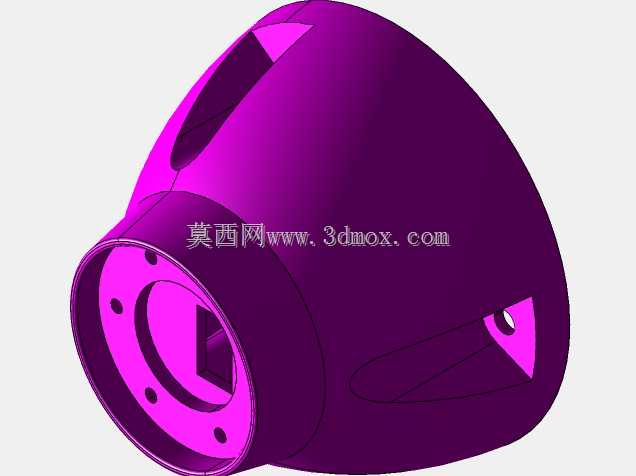

带安装耳的锥台形传感基座结构设计

　　该结构为传感检测设备的配套安装基座，主要应用在工业现场传感单元的承载防护场景，可适配光电、接近类传感元件的安装固定，在自动化生产线的工位检测、设备运行状态监测点位中，为核心传感元件提供稳定的安装基准与外部防护，避免车间内切削飞溅、粉尘磕碰对传感核心部件造成损伤。从结构设计逻辑来看，整体采用上窄下宽的锥台形壳体构型，底部直径120mm的大尺寸安装面可保证与设备安装位的贴合面积，降低长期运行中受设备振动影响产生的偏移量，顶部直径72mm的配合端面设置有均布的安装孔位，可直接对接传感元件的下端配合面，保证传感检测端的定位精度。壳体侧壁设置三个均匀分布的带孔安装耳，耳座上预留的通孔可配合紧固件完成基座与安装面的二次锁固，

　　相比仅靠底部端面贴合的安装形式，三点式锁固结构可抵消侧向冲击力对基座连接稳定性的影响，适配设备运行中存在小幅振动的工况。从内部结构来看，壳体采用中空构型，内壁设置有阶梯式定位台阶，可对装入的传感元件进行轴向限位，台阶处的尺寸公差可保证传感元件装入后无径向窜动，侧壁预留的穿线缺口可方便传感线缆的引出，避免线缆在壳体内部弯折挤压造成信号传输故障。剖面结构中可见壳体壁厚采用渐变设计，安装耳与主体衔接位置做了加厚处理，对应力集中区域做了圆弧过渡，避免注塑或机加工过程中出现成型缺陷，同时提升结构受侧向冲击时的结构强度。细节处的局部放大视图对侧壁的卡槽结构做了尺寸标注，该卡槽可配合密封胶圈实现上下配合面的密封防护，满足车间多粉尘、

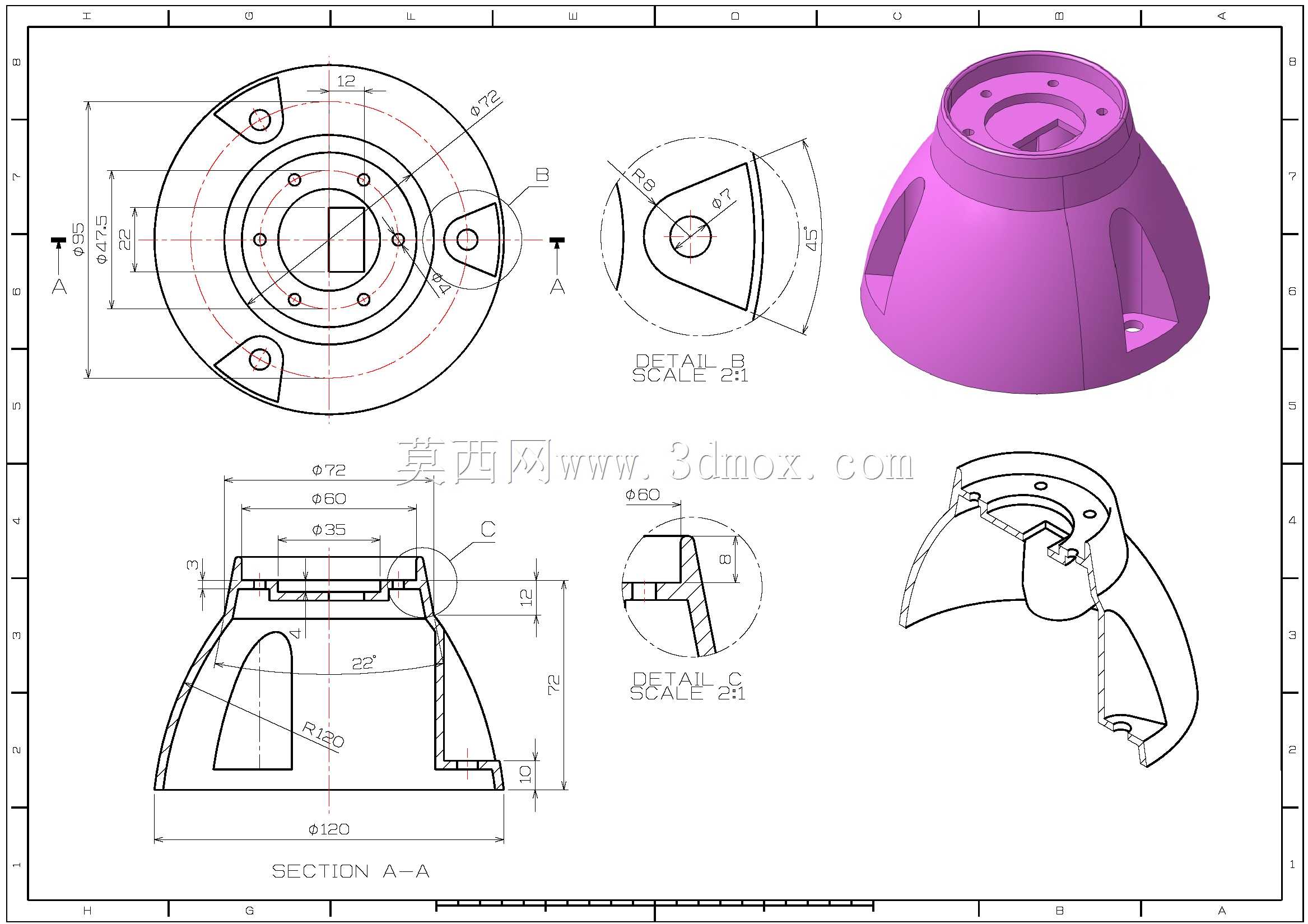

　　少量切削液飞溅场景下的防护需求，半剖的结构视图清晰展示了内部加强筋的排布位置，筋位沿锥台母线方向分布，在不额外增加壳体整体壁厚的前提下提升整体抗形变能力，控制整体构件重量。整套工程视图包含俯视图、侧视全剖视图、局部放大视图与轴测示意，完整覆盖了结构的外形尺寸、配合边界、内部构造信息，可直接作为建模参考用于同类传感基座的结构优化，也可作为机械结构练习的典型案例，帮助建模人员掌握带安装耳的锥壳类零件的尺寸标注逻辑、结构设计要点，理解工业传感配套基座在安装适配、防护性能、结构强度之间的平衡思路。
