带侧孔叉形锥座支撑连接件结构设计

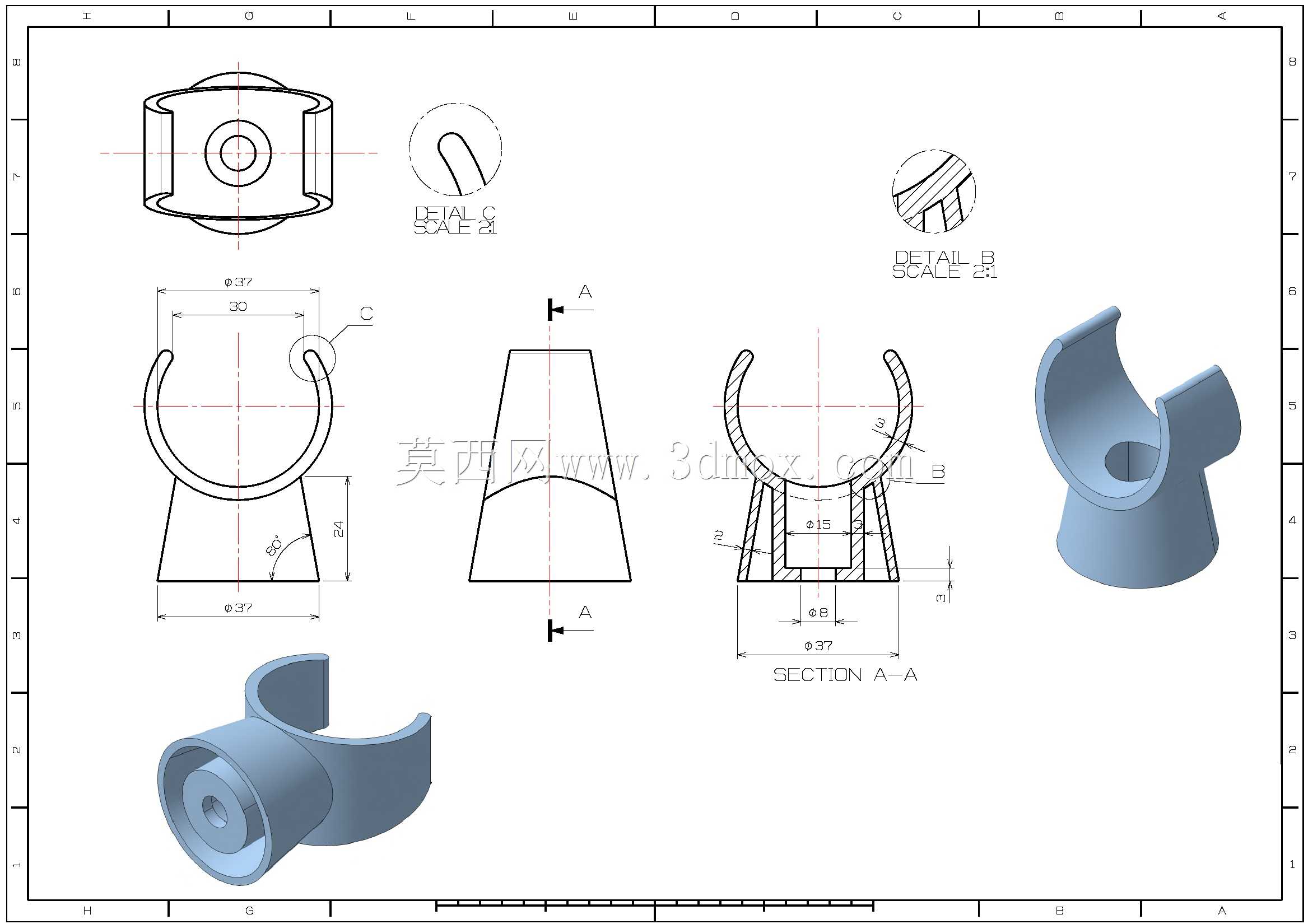

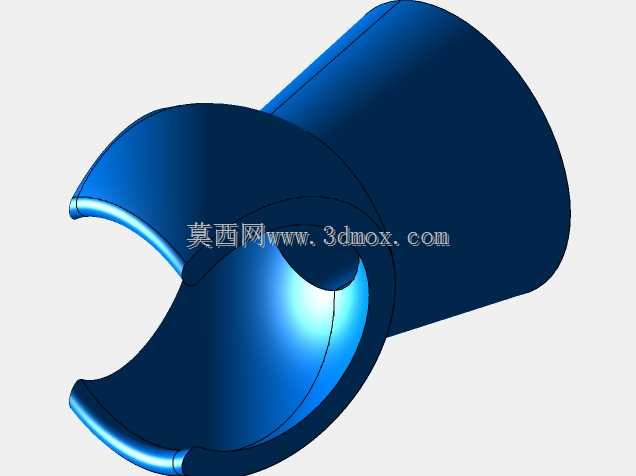

　　该零件属于小型机械支撑定位类连接件，常见于轻工自动化输送线、小型工装夹具的定位支撑工位，也可作为检测设备上的传感器安装转接支座，承担侧向定位与轴向支撑的复合受力需求。从结构受力逻辑来看，零件上部采用开口叉形圆弧抱合结构，圆弧内径适配φ37的对接轴径，开口设计便于快速卡入对接杆件，无需从轴端穿装，能大幅提升现场装配的效率，叉臂侧面预留的φ15横向通孔，用于穿装锁紧销或紧定螺钉，实现与对接轴的周向与轴向固定，避免工作过程中出现松脱移位。下部采用锥台过渡结构，锥面斜度经过受力校核，可将上部叉形结构承受的径向偏载均匀传导至底部安装面，锥台底部直径φ37，与上部圆弧内径尺寸一致，保证整体结构的工艺对称性，降低注塑或机加工过程中的装夹难度，

　　锥台高度28，在满足支撑高度要求的前提下，尽可能压缩整体安装空间，适配紧凑布局的设备内部安装场景。设计过程中，针对叉臂开口处的应力集中问题，在叉臂与锥台的衔接位置做了R3的圆角过渡，避免交变载荷下出现应力断裂，同时在横向通孔的孔口位置做了0.5mm的倒角，既去除机加工毛刺，也便于锁紧销的顺畅穿入。从安装边界来看，零件整体最大外轮廓宽度为45mm，总高度42mm，安装时底部锥台端面可直接贴合设备安装基板，也可根据需求在底部加装垫片调整支撑高度，横向通孔的轴线距离底部安装面的高度为30mm，保证对接轴的安装高度与配套部件的中心高匹配。该零件的结构设计兼顾了装配便捷性与受力可靠性，没有冗余的结构特征，所有尺寸标注均围绕装配与加工基准设置，

　　横向通孔的轴线作为主要设计基准，上部叉形圆弧的中心与该基准重合，下部锥台的轴线也与该基准垂直相交，保证了加工过程中的基准统一，减少装夹找正的时间成本。在实际应用场景中，这类零件常替代整体式抱箍支座，在需要频繁拆装调整的工位上，开口式设计能减少拆装步骤，降低设备维护的停机时间，锥台结构相比等直径立柱，具备更好的抗倾覆性能，在承受侧向冲击载荷时，锥面的分散应力作用能有效提升零件的使用寿命。
