带多向安装孔的方形阀类连接基座结构

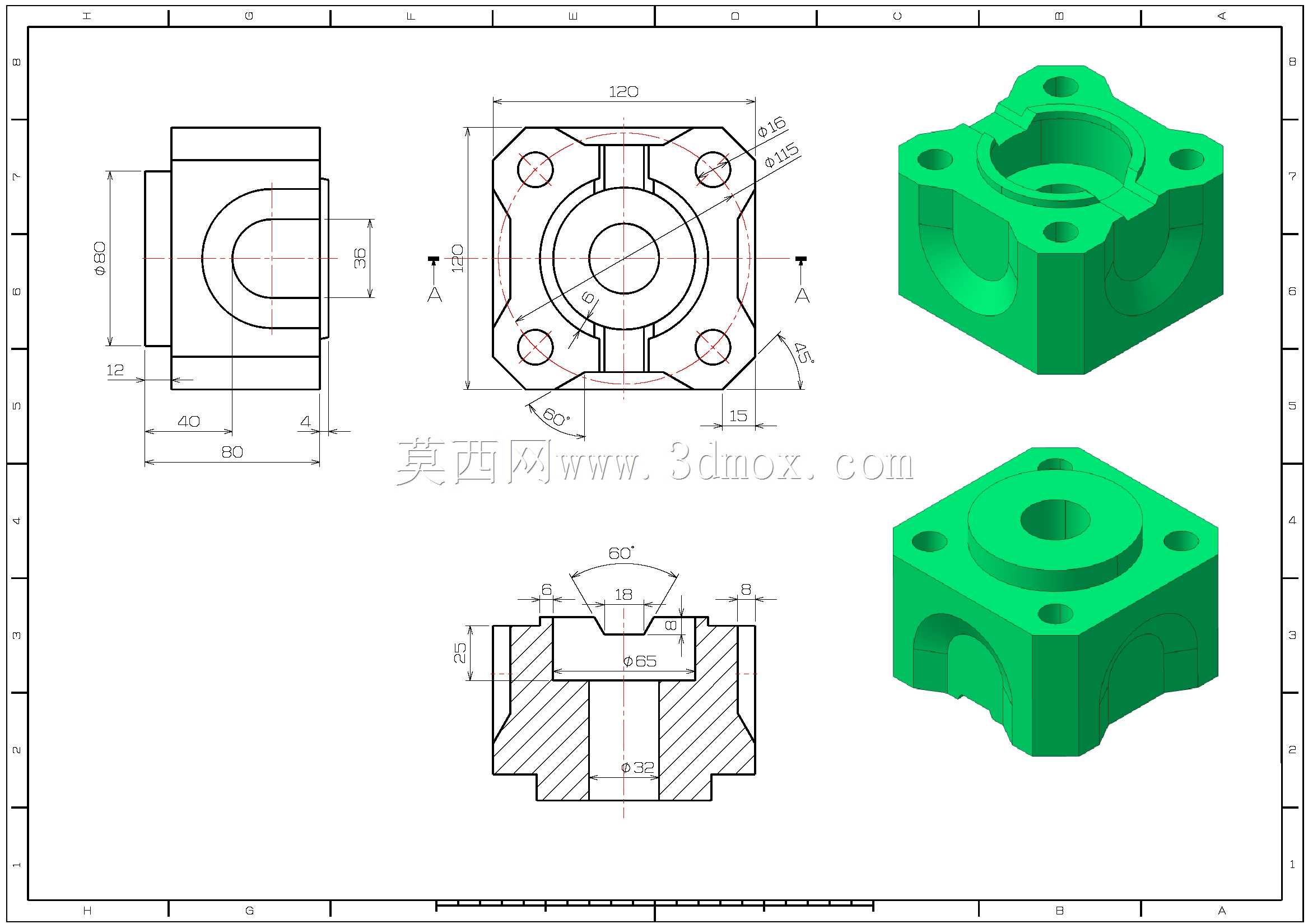

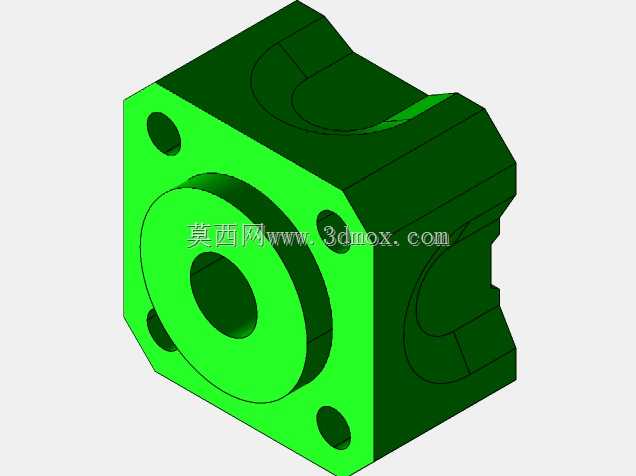

　　这类方形带多向贯通腔体的构件，常见于流体控制回路、气动检测模组的管路交汇节点，承担多通路介质导流、相邻功能元件定位承载的作用，在小型工业检测设备、实验室气路控制单元里应用十分普遍。从结构设计逻辑来看，整体采用80mm见方的方正外轮廓，四个角位预留的沉头安装孔，可直接通过内六角螺栓将构件固定在安装面板或阀组基板上，安装时无需额外设计转接支架，孔位的对称布局也能保证安装后受力均匀，避免单侧受力导致的密封面错位。构件中心设置上下贯通的主腔体，主腔体上部做了台阶式扩孔设计，可适配不同外径的对接管路或阀芯组件，下部的内孔带有锥度过渡，能减少介质流通时的阻力突变，降低流道内的紊流噪音。侧面对称开设的横向贯通孔，

　　可实现垂直方向与水平方向的管路连通，孔口位置的密封槽结构，能在对接管路时嵌入O型密封圈，保证0.8MPa以内气压或液压工况下的密封可靠性，不会出现介质渗漏问题。从加工与建模的角度考量，外轮廓的方正设计便于在铣加工时做定位装夹，四个角的安装孔采用统一的孔径与沉头深度，能减少加工时的换刀次数，提升加工效率；内部腔体的相交位置做了圆角过渡，既可以避免应力集中导致的受压开裂，也能在铸造或3D打印成型时减少尖角处的成型缺陷。构件上下端面的平面度要求控制在0.02mm以内，保证与对接元件贴合时没有间隙，侧面的横向孔与中心主腔体的同轴度、垂直度公差控制在0.05mm范围内，避免对接管路出现偏斜导致的安装应力。这类构件在实际选型替换时，

　　需要重点核对安装孔的中心距、各通路口径的尺寸，以及腔体内部的通流面积是否满足回路的介质流量要求，若用于腐蚀性介质场景，还可根据需求更换不锈钢或工程塑料材质，建模时可通过参数化设计调整各孔径、外形尺寸，快速适配不同通径的管路连接需求，无需重新搭建整体结构框架。
