法兰连接式工业长半径弯管结构设计

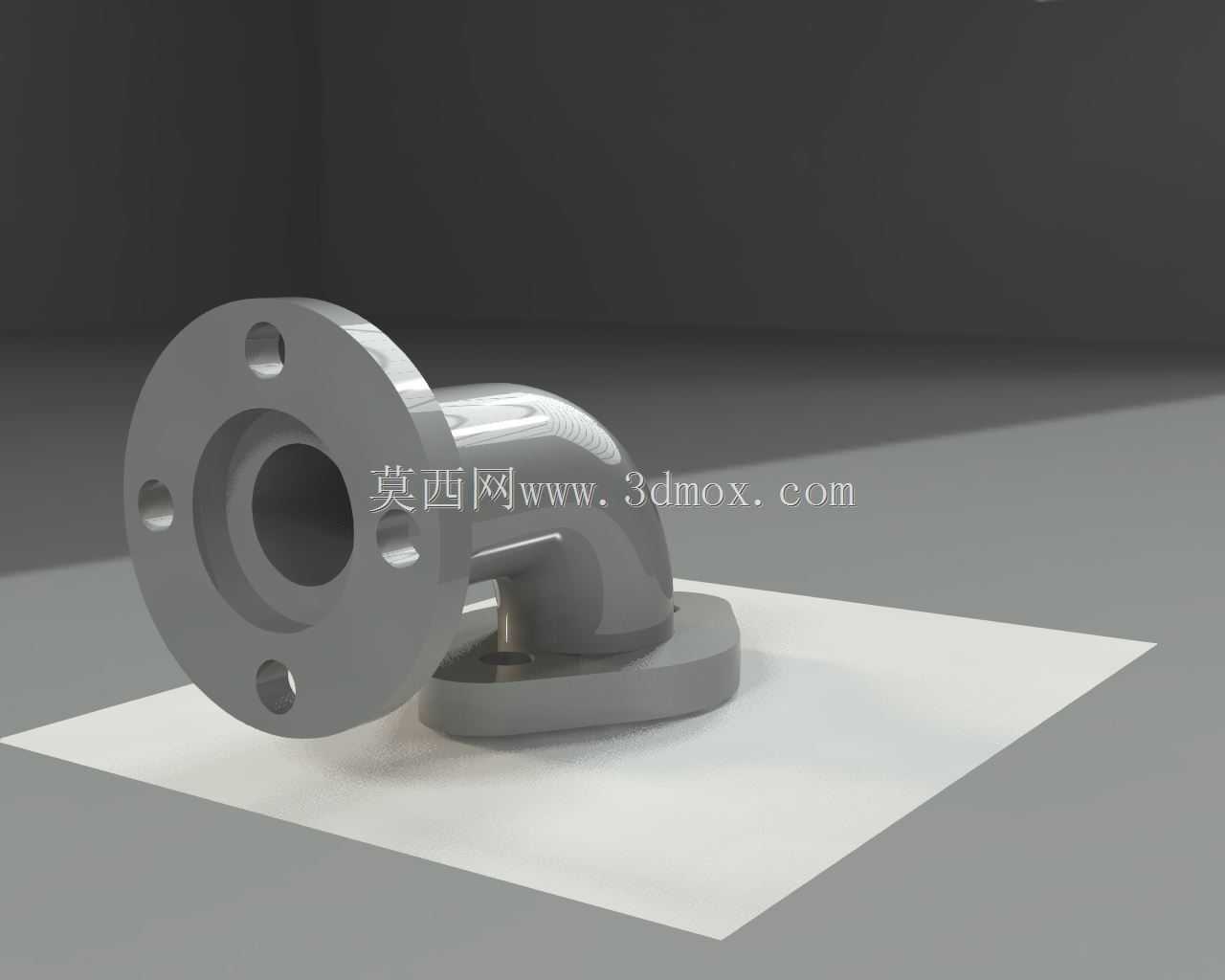

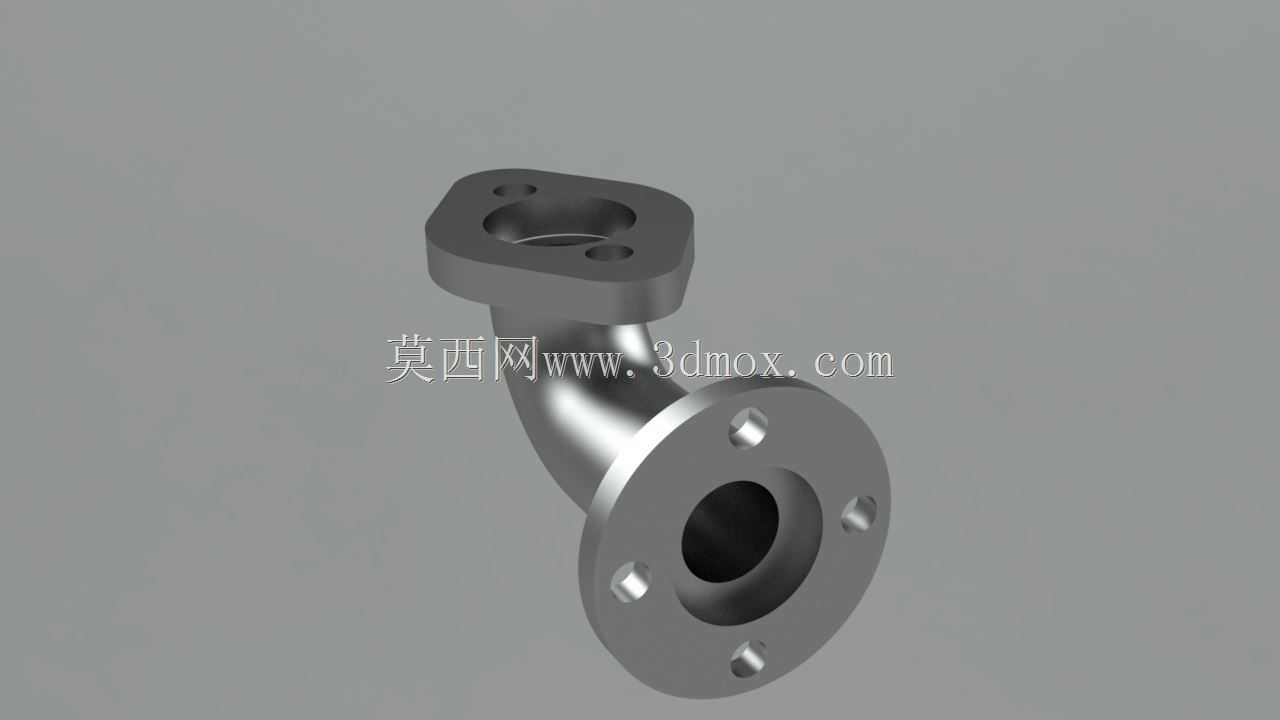

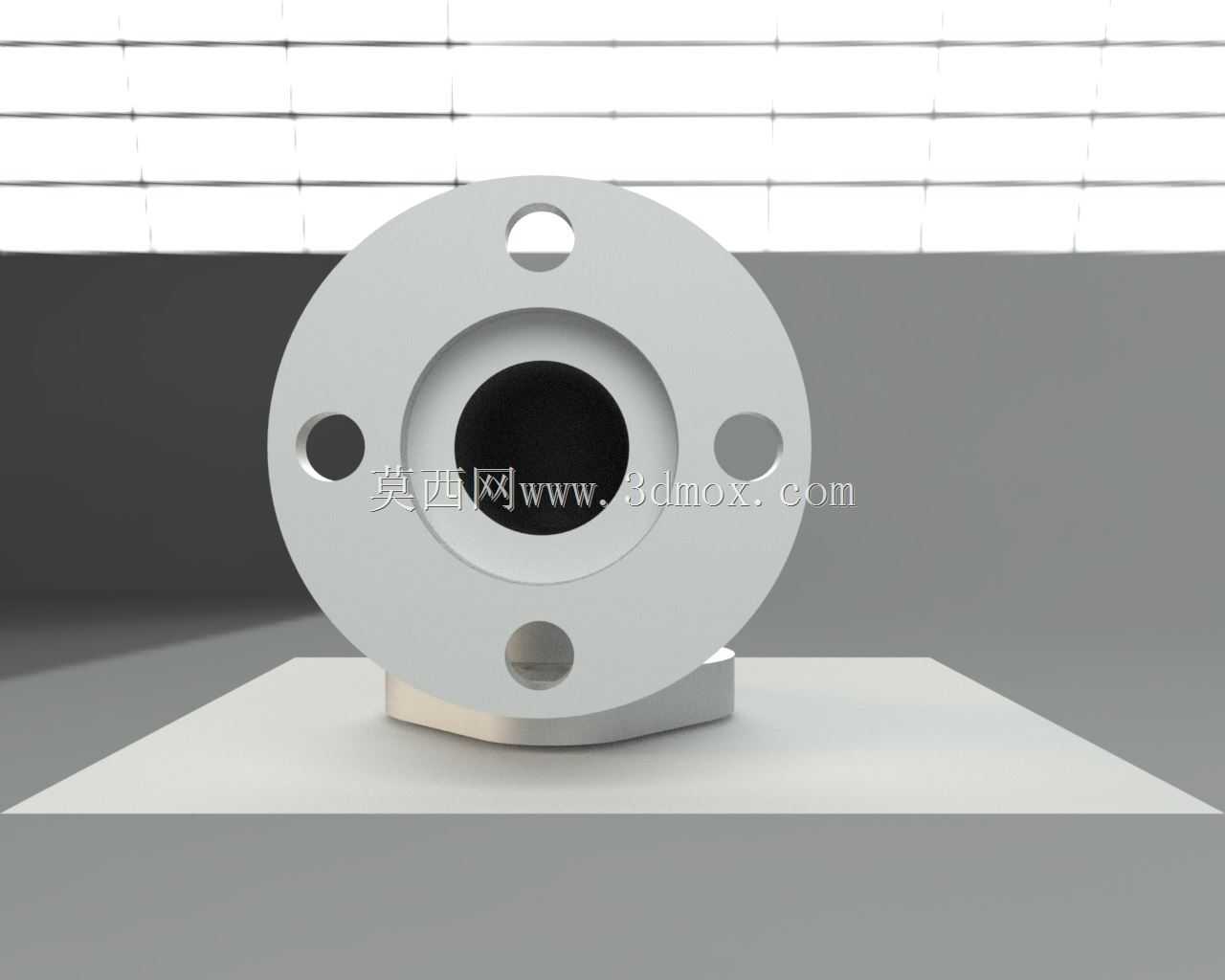

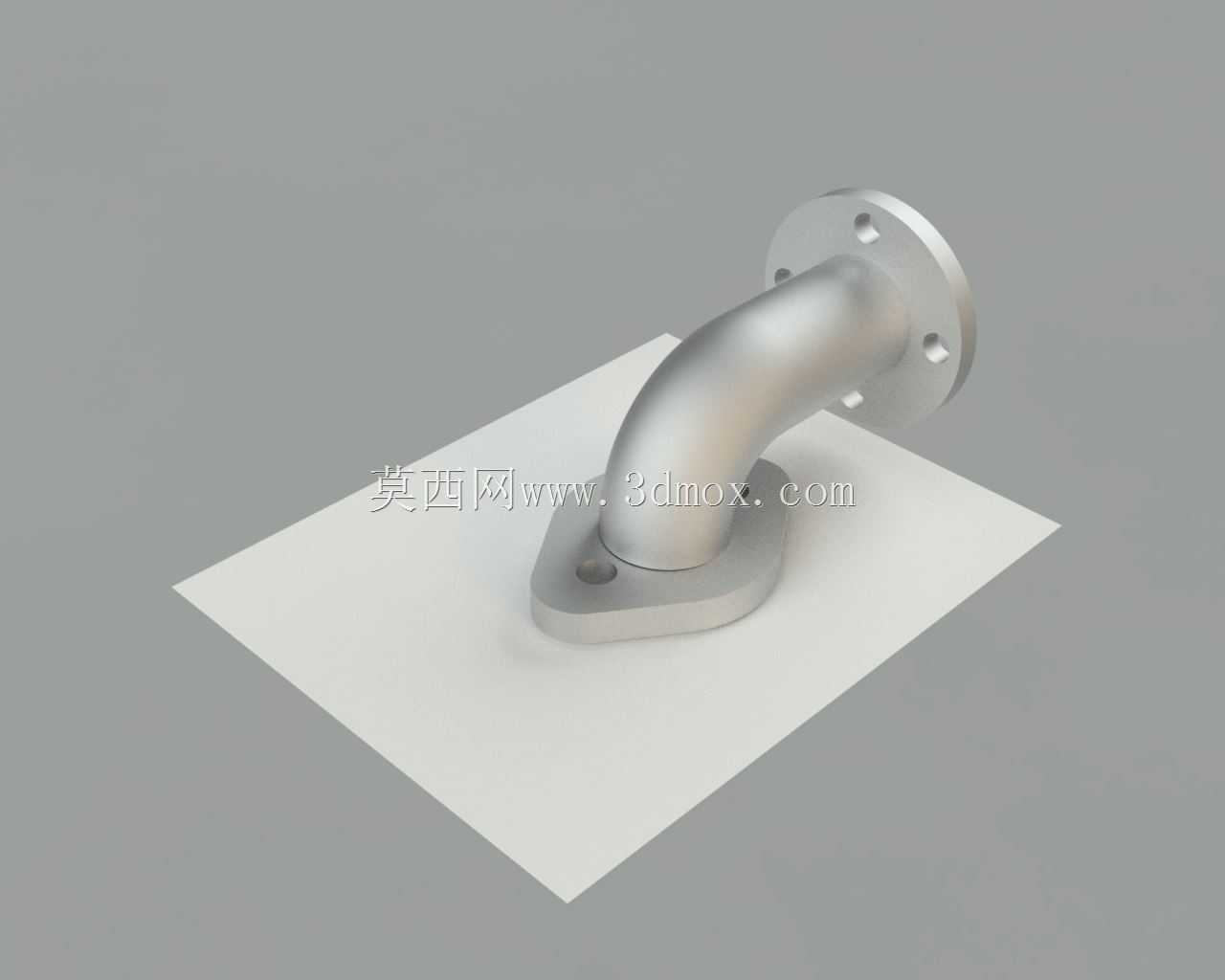

　　在流体输送管路系统的布设场景中，长半径弯管是改变介质流向的核心承压构件，不同于短半径弯头的紧凑结构，长半径弯管的弯曲半径通常取管道公称直径的1.5倍，介质流经时的局部阻力系数更低，压损更小，能有效降低管路内的湍流扰动，减少介质对管壁的冲蚀磨损，尤其适配大流量、含固体颗粒的流体输送工况，在工业给排水、暖通循环、化工介质输送、小型家用供水回路中都有广泛应用。这款弯管采用两端法兰对接的连接形式，两端法兰均为标准凸面密封结构，法兰盘上均匀分布四个螺栓过孔，安装时可通过螺栓副与相邻管路的法兰盘锁紧，配合密封垫片实现端面静密封，相比螺纹连接、焊接连接的形式，法兰式结构拆装维护更便捷，不需要现场动火作业，也能适配不同材质管路的对接需求，

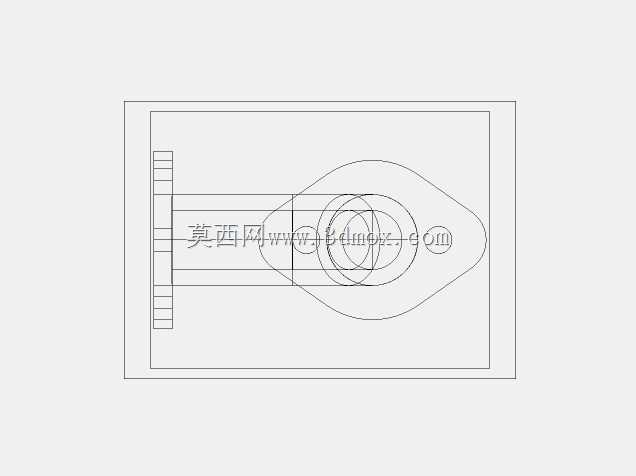

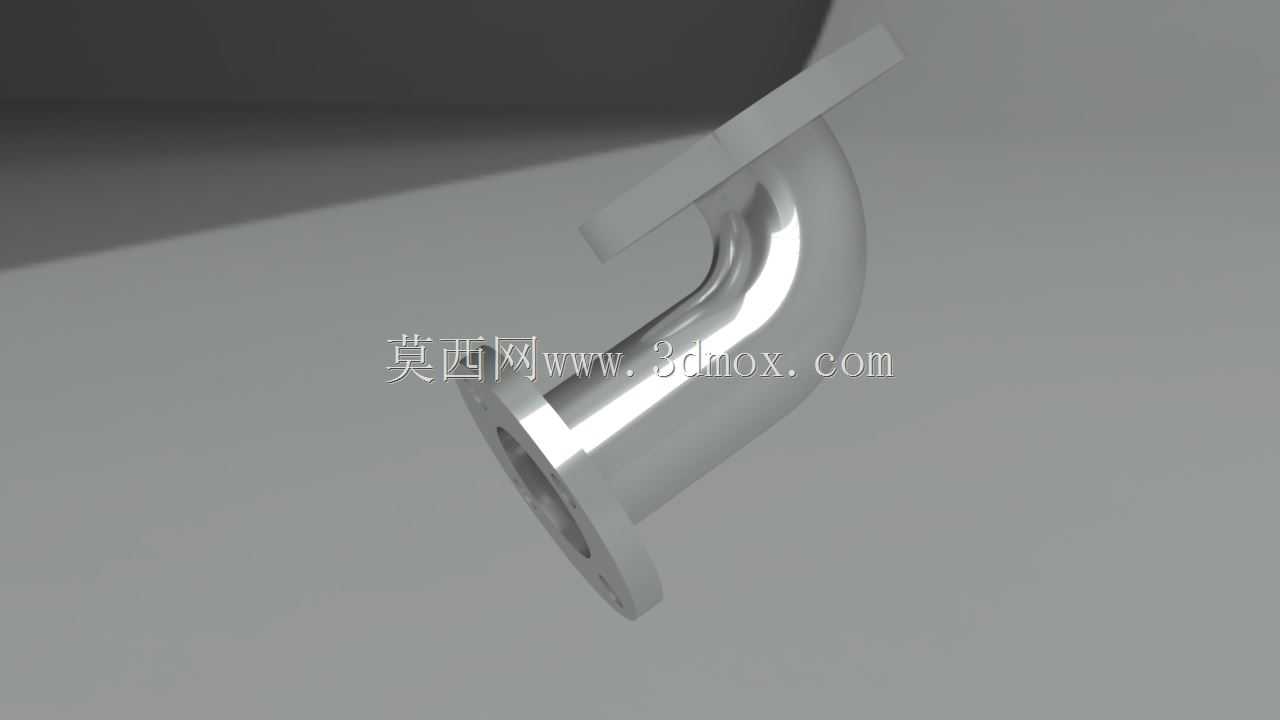

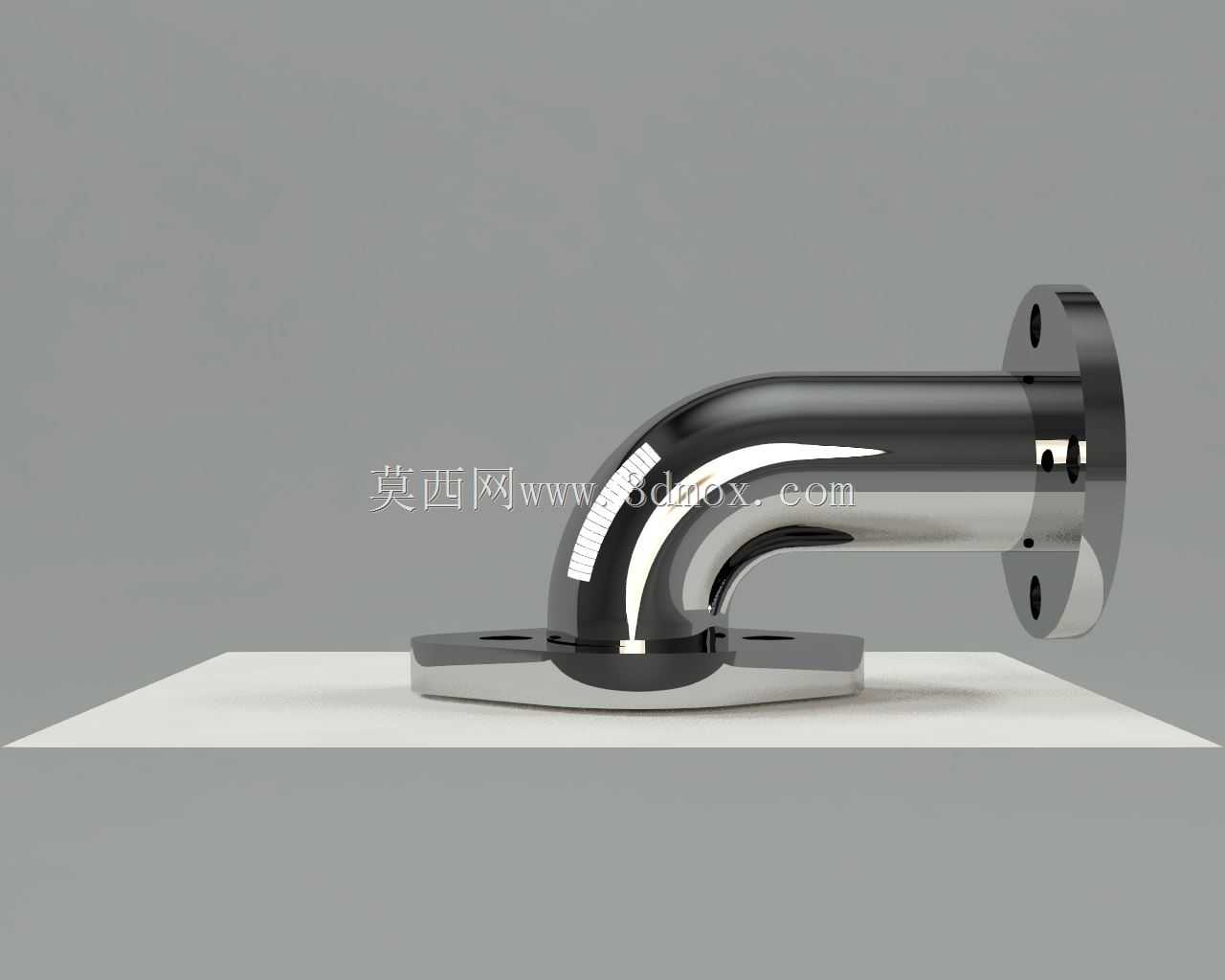

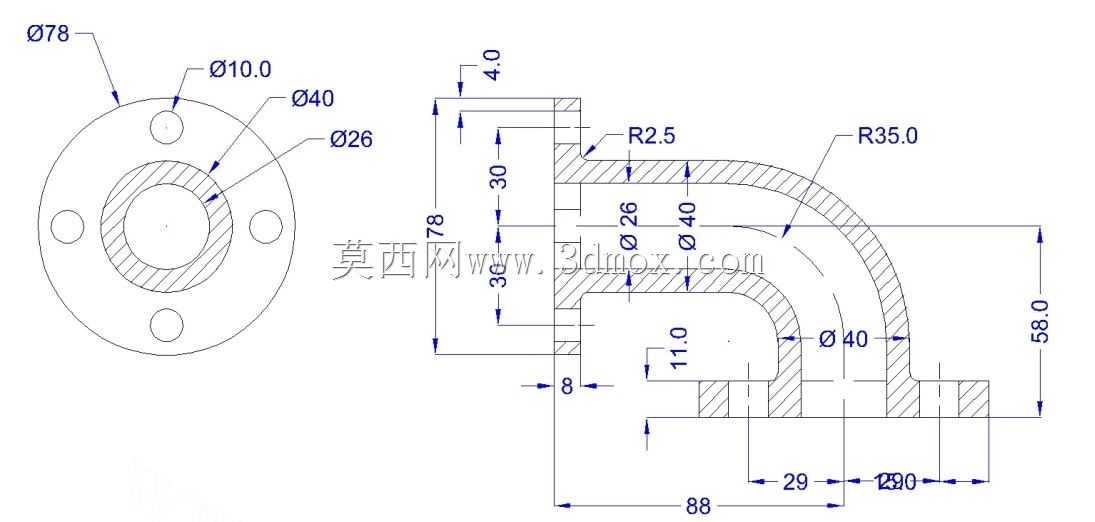

　　后期检修更换时无需破坏整段管路。从结构设计逻辑来看，弯管的弯曲段采用等曲率圆弧过渡，管壁厚度沿弯曲段均匀分布，建模时通过扫掠特征生成主体流道，避免了弯曲段内侧壁厚堆积、外侧壁厚减薄的结构缺陷，保证整个承压段的结构强度一致，两端的法兰盘与弯管主体采用一体化过渡结构，衔接处做了圆角处理，消除了直角应力集中点，在管路承受内压、外部振动载荷时，衔接位置不会出现应力断裂的风险。安装边界方面，弯管两端法兰的端面平行度、螺栓孔位置度都做了公差约束，安装时只要保证对接法兰的密封面清洁、螺栓按对角顺序锁紧，就能满足公称压力范围内的密封要求，弯管的整体轴向尺寸、弯曲段的外轮廓尺寸都预留了足够的安装操作空间，不会和周边的管路支架、设备壳体产生干涉，既可以用于工业生产车间的工艺管路布设，也能适配家庭供水、供暖系统的管路转向改造，在低压流体输送场景下能长期稳定运行，减少管路泄漏、介质压损过大的问题。
