带接线盒卧式三相异步电机结构设计

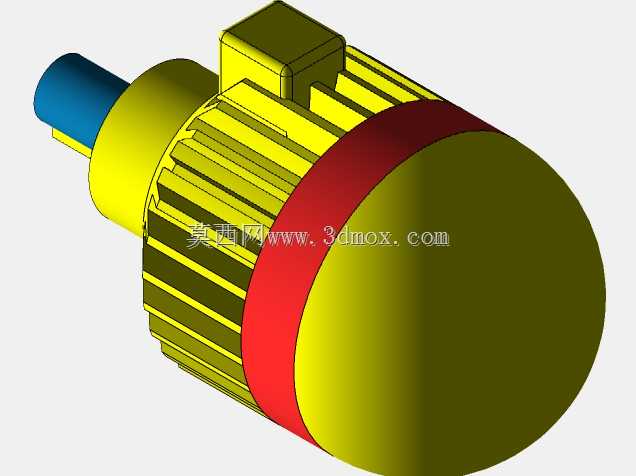

　　这款卧式电机的三维结构设计，首先要匹配常规工业产线的安装适配需求，输出轴采用标准圆柱轴伸设计，轴径公差取h6级，可直接配合联轴器、带轮等传动件完成动力输出，无需额外做轴头改制。机座部分采用带散热筋的一体式壳体结构，散热筋沿轴向均匀排布，筋高与筋间距按照自然对流散热的最优比例设置，能保证电机在额定负载连续运行时，壳体温升控制在绝缘等级允许的范围内，避免过热导致的绕组老化加速。机座顶部的接线盒采用凸起式方形结构，接线腔预留足够的线缆弯折空间，可适配不同线径的动力线缆接入，接线盒与机座的结合面做密封止口设计，能阻挡车间内的粉尘、切削液溅入接线腔，降低接线端子短路的风险。

　　从安装边界来看，该电机的底脚安装孔距遵循通用工业电机的安装尺寸规范，底脚平面的平面度公差控制在0.1mm以内，安装时可直接固定在设备的安装机架上，不需要额外加工调整垫片来找平。输出轴的轴伸长度预留了标准的键槽安装位置，键槽采用普通平键的尺寸规格，可传递额定扭矩不发生滚键问题。电机尾部的端盖与前端盖采用同轴度定位结构，保证转子运转时的径向跳动量控制在允许范围内，降低运转时的振动与噪音。

　　在实际应用场景中，这类电机可配套用于输送机、机床进给机构、小型风机、水泵等通用工业设备，作为核心动力源使用。设计过程中，壳体的壁厚按照铸件的工艺要求做均匀化处理，避免壁厚突变导致的铸造缩孔缺陷，端盖的轴承室位置做加强筋结构，提升轴承安装位的结构刚性，承受转子运转时的径向载荷。接线盒的进线口预留了标准的电缆密封接头安装螺纹，用户可根据现场布线需求选配不同规格的防水接头，适配不同的车间防护要求。电机的整体外形尺寸控制紧凑，在保证内部绕组、转子有足够安装空间的前提下，尽可能缩小机座的径向尺寸，减少设备整体的安装占用空间，方便在布局紧凑的自动化设备内部安装使用。转子部分的结构做了动平衡适配设计，两端的平衡环位置预留了平衡块安装位，可在生产装配时完成动平衡校正，保证电机在额定转速下运转平稳，不会给配套设备带来额外的振动干扰。
