工业用保险杠装箱机夹持输送结构设计

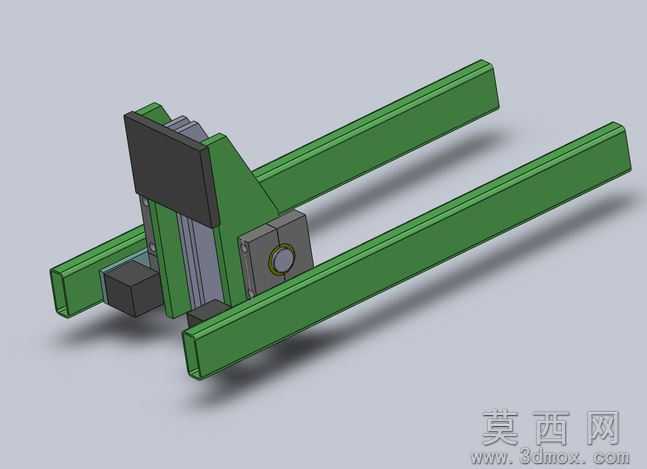

本作品为保险杠装箱机的核心夹持输送模组三维建模成果，建模过程严格遵循机械设计的装配逻辑与加工工艺要求，采用自底向上的建模思路完成整体结构搭建。首先对两根平行布置的长条形承载梁进行参数化建模，梁体采用等截面矩形型材结构，建模时预留了与侧边安装座的配合孔位，保证后续装配的同轴度要求；侧边的支撑立板采用折弯焊接式结构设计，建模过程中对板材的折弯圆角、焊接让位槽都做了精细化还原，立板与梁体之间通过螺栓连接结构实现固定，建模时完整还原了螺栓孔、定位销孔的位置与尺寸，确保虚拟装配时无干涉问题。中部的夹持执行组件包含黑色的缓冲压块、灰色的滑动导向块以及带圆形定位环的驱动安装座，压块采用弹性缓冲材质的设计思路，建模时通过不同的材质分区区分刚性支撑结构与柔性接触层，导向块与立板之间设计有滑动导轨副，建模时还原了导轨的配合间隙与安装基准面，保证机构运动仿真时的动作流畅性。渲染阶段采用工业产品常用的哑光金属漆材质模拟绿色型材的表面质感，黑色压块采用橡胶哑光材质，灰色结构件采用铸铁喷塑材质，通过环境光与定向补光的搭配，清晰展现各部件的结构层次与装配关系，整体结构设计兼顾了夹持稳定性与输送导向精度，可适配不同规格保险杠的装箱夹持作业需求，建模过程中对所有配合面、安装孔位都做了公差匹配设计，确保模型可直接导出工程图用于生产加工参考。
