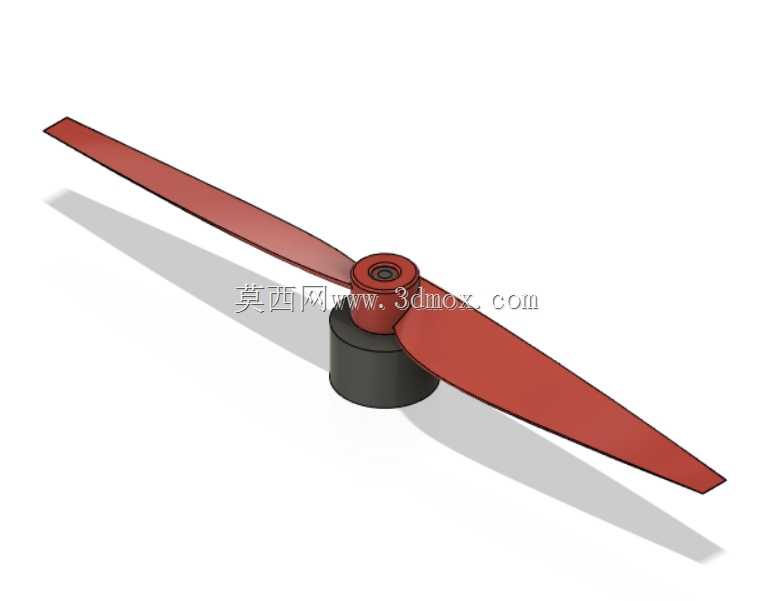

小型无人机双叶螺旋桨结构设计

　　这款双叶螺旋桨主要面向小型低空无人机动力系统配套使用，在消费级航拍无人机、小型教学实训无人机、轻载植保巡检无人机场景中承担核心推力输出作用，工作时通过电机带动桨叶高速旋转，切割空气形成上下翼面压差，为整机提供升力与前进、转向所需的动力，其气动效率直接决定无人机的续航时长、负载能力与飞行稳定性。设计阶段优先考虑了翼型的气动效率，采用经过低速风洞验证的平凸翼型截面，从桨根到桨尖设置渐变的弦长与扭转角，桨根位置弦长更大、扭转角度更高，匹配靠近旋转中心区域线速度低的气动特性，桨尖位置收窄弦长并减小扭转角，降低高速旋转时的翼尖涡流损耗，同时减少桨尖激波带来的振动与噪音。桨叶与电机衔接的安装座采用同轴定位设计，中心设置与电机输出轴匹配的定位孔，

　　周边预留紧固安装位，安装时可直接套接在电机轴端，通过紧固件锁紧即可保证同轴度，避免高速旋转时出现动平衡偏差引发的整机抖动。整体外形采用对称双叶布局，相较于三叶或多叶桨，在相同电机转速下能获得更高的推进效率，适合对续航要求较高的轻载无人机场景，桨叶前缘做了钝化耐磨处理，可降低飞行过程中空气中浮尘、细小颗粒物对桨叶前缘的冲蚀磨损，延长使用寿命。安装边界方面，桨叶旋转直径适配小型22系列、23系列外转子无刷电机，安装座的中心孔尺寸与常规微型无人机电机输出轴通用，无需额外改装转接件即可完成装配，桨叶根部与安装座的衔接位置做了加强筋结构，抵消高速旋转时桨叶根部承受的离心拉力，避免长时间大拉力工况下出现桨根断裂的问题。

　　设计过程中同步做了动平衡配平处理，两片桨叶的重量差控制在极小范围内，旋转时不会产生额外的偏心力矩，能降低电机轴承的额外负载，减少飞行过程中的机身振动，提升飞控系统的姿态检测精度。桨叶表面做了光滑流线处理，没有突兀的凸起或棱角，能减少空气摩擦阻力，进一步提升气动转换效率，安装座下端的圆柱形结构可直接嵌入电机转子端的定位槽，装配后不会出现相对滑动，保证扭矩传递的稳定性，即使在急加速、急转向的大扭矩输出工况下，也不会出现桨叶打滑移位的问题。
