多接口带法兰组合式异形管路结构

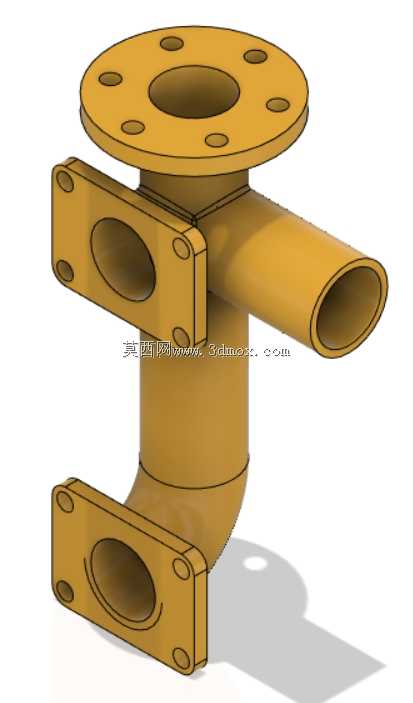

　　这类多接口带法兰的异形管路，常应用在流体输送系统的分支汇流节点，比如小型化工试验装置的介质导流、暖通系统的支路分流、小型液压站的油路转接场景中，承担不同走向管路的连通、介质流向切换的作用，相比标准等径直通管件，能在有限安装空间内完成三个方向的管路对接，减少额外接头的使用，降低管路泄漏点数量。从结构设计来看，顶部采用圆形平法兰结构，法兰面均匀分布6个螺栓过孔，适配常规PN10压力等级的法兰对接标准，安装时法兰面需搭配对应尺寸的密封垫片，通过螺栓预紧力实现端面密封，可适配垂直方向的主管道对接；侧面伸出的直段圆管采用插接式结构，可直接对接同外径的软管或硬管，通过卡箍或焊接方式固定，适合水平方向的支路介质输送；

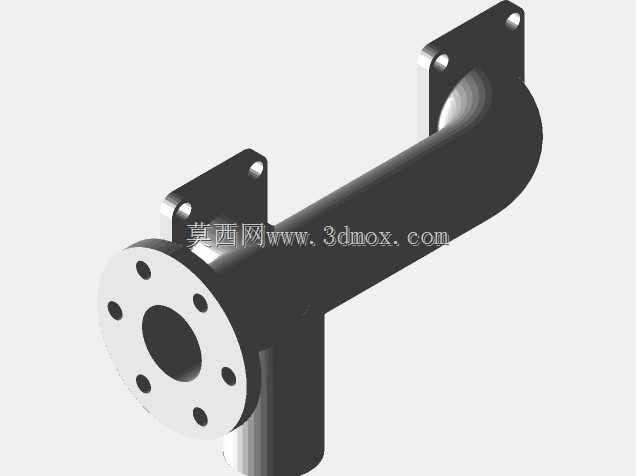

　　下部弯转段端部采用方形法兰结构，法兰四角设置螺栓安装孔，适配非圆形接口的设备端对接，比如特定型号的传感器安装座、小型泵体的进出口，弯管段的曲率半径经过核算，避免介质流经时产生过大的局部阻力，减少流道内的紊流、压降问题。设计过程中首先要确定三个接口的相对位置尺寸，需匹配安装场景的空间边界，避免安装时与周边设备、结构件产生干涉，各法兰的螺栓孔位置度公差需控制在合理范围，保证对接时螺栓能顺利穿入，不会出现错位无法装配的问题；管壁厚度根据输送介质的压力、腐蚀属性确定，常规低压工况下壁厚满足结构强度即可，若输送腐蚀性介质则需对应调整壁厚或更换材质。流道内部做圆弧过渡处理，尤其是三个管路的交汇位置，避免出现直角死角，防止介质残留堆积，

　　对于输送含颗粒介质的场景，这种过渡结构能减少颗粒对管壁的冲刷磨损，延长管路使用寿命。安装时需注意各接口的对接方向，顶部法兰对接主管道后，侧面直段的朝向要匹配支路管路的走向，下部方形法兰的安装平面要与对接设备的端面平行，避免强行对接产生装配应力，长期使用中出现焊缝开裂、法兰密封失效的问题。这类异形管路无法直接采用标准管材切割拼接制作，需要通过铸造成型后再做机加工保证法兰面的平面度、螺栓孔的位置精度，三维建模阶段需要提前核对各接口的配合尺寸，预留机加工余量，避免成品出现尺寸偏差无法装配。
