四耳带孔法兰式传感安装基座结构

　　这款带四安装耳的法兰式基座，主要面向工业传感检测场景的安装配套需求，可作为压力、温度类传感元件的壳体端盖或安装转接件使用，在流体管路检测、工业设备状态监测、气动液压系统传感装配场景中应用广泛。从实际装配逻辑来看，该部件的核心功能是为传感核心元件提供稳定的安装定位基准，同时实现检测端与设备基体之间的密封衔接，避免管路内介质泄漏，也能阻隔外部粉尘、水汽侵入传感元件内部，保障检测精度与元件使用寿命。

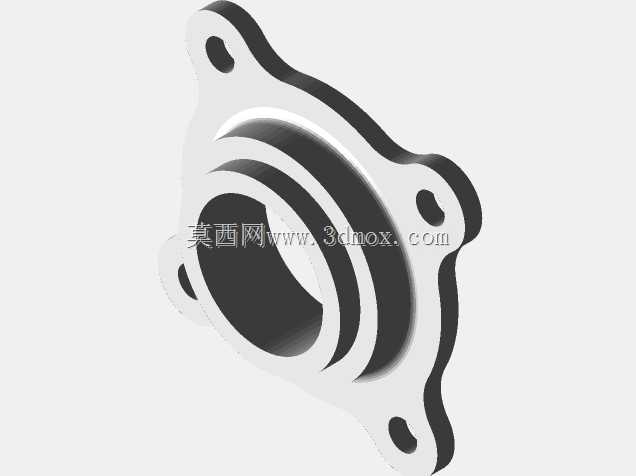

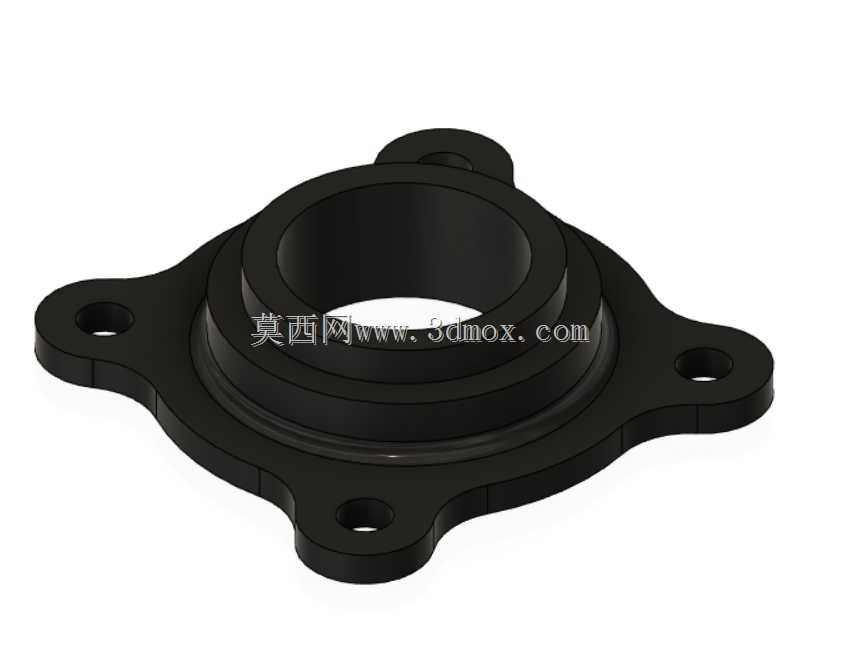

　　设计层面采用了阶梯式同轴凸台结构，中心通孔为传感检测端的避让通道，不同直径的阶梯环面分别对应密封件安装位、元件定位止口，装配时可直接通过止口与设备基体的对应凹台完成径向定位，无需额外调整同轴度，能有效降低装配对位的时间成本。四个均匀分布的安装耳沿法兰盘周向延伸，每个耳片上开设贯通安装孔，可通过螺栓完成与基体的锁紧固定，四孔均布的布局能让锁紧力均匀分散在法兰盘周向，避免局部应力集中导致的法兰变形、密封失效问题，同时这种对称布局也能适配不同安装角度的调整需求，在空间受限的装配场景中可灵活选择锁紧孔位。

　　从安装边界来看，法兰盘的最大外缘由四个安装耳的外端构成，中心凸台的高度决定了装配后部件突出基体表面的尺寸，设计时已将凸台高度控制在合理范围，既保证密封槽有足够的深度放置O型密封圈，也不会过多占用设备外部的安装空间，适配多数紧凑布局的工业设备装配需求。法兰盘与中心凸台之间采用圆弧过渡衔接，能有效降低部件承受振动载荷时的应力集中系数，在设备存在持续振动的工况下，可减少连接部位的疲劳损伤风险。安装孔的孔径与孔位公差按照通用五金配件的装配标准设计，可适配常规规格的内六角螺栓，无需定制特殊紧固件，降低现场装配的配件成本。部件整体的壁厚分布经过优化，安装耳位置的壁厚在保证锁紧强度的前提下做了适度减薄，中心凸台位置则适当增加壁厚，避免螺纹锁紧时凸台出现开裂变形，同时也能控制部件整体重量，减少对设备基体的额外载荷。
