嵌入式太阳能锂离子充电调节电路板结构设计

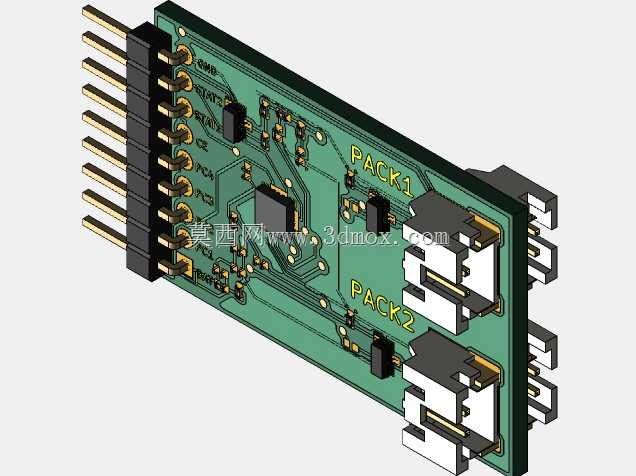

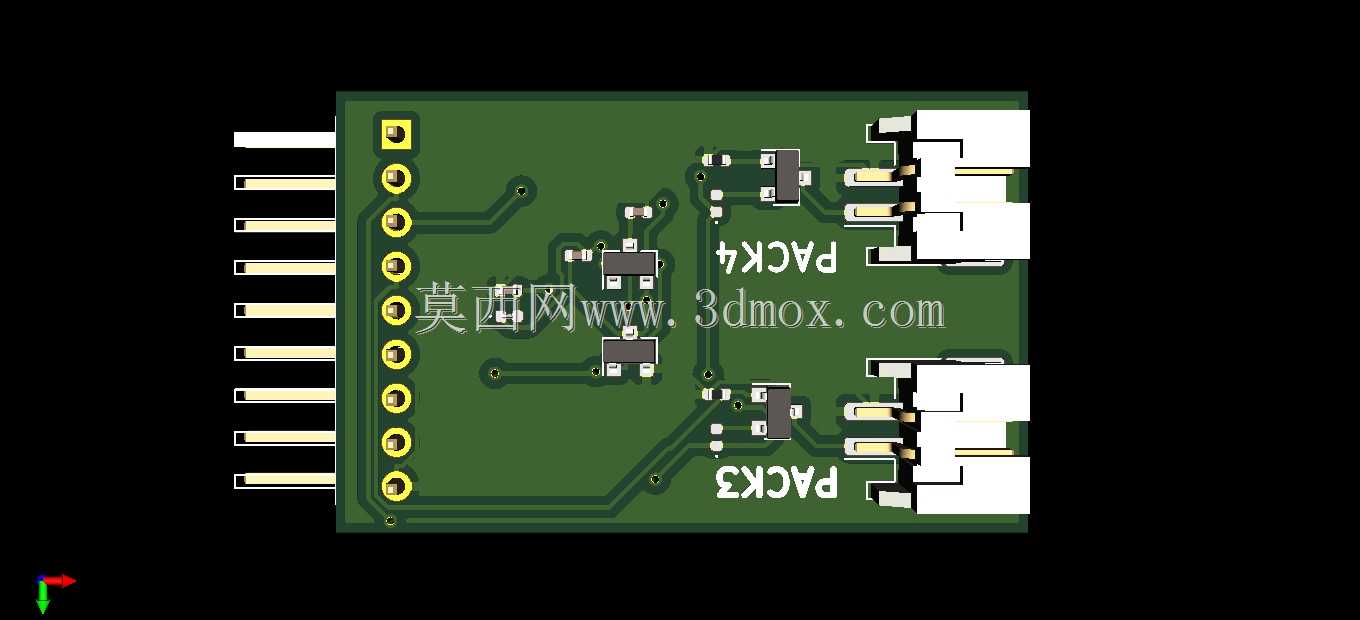

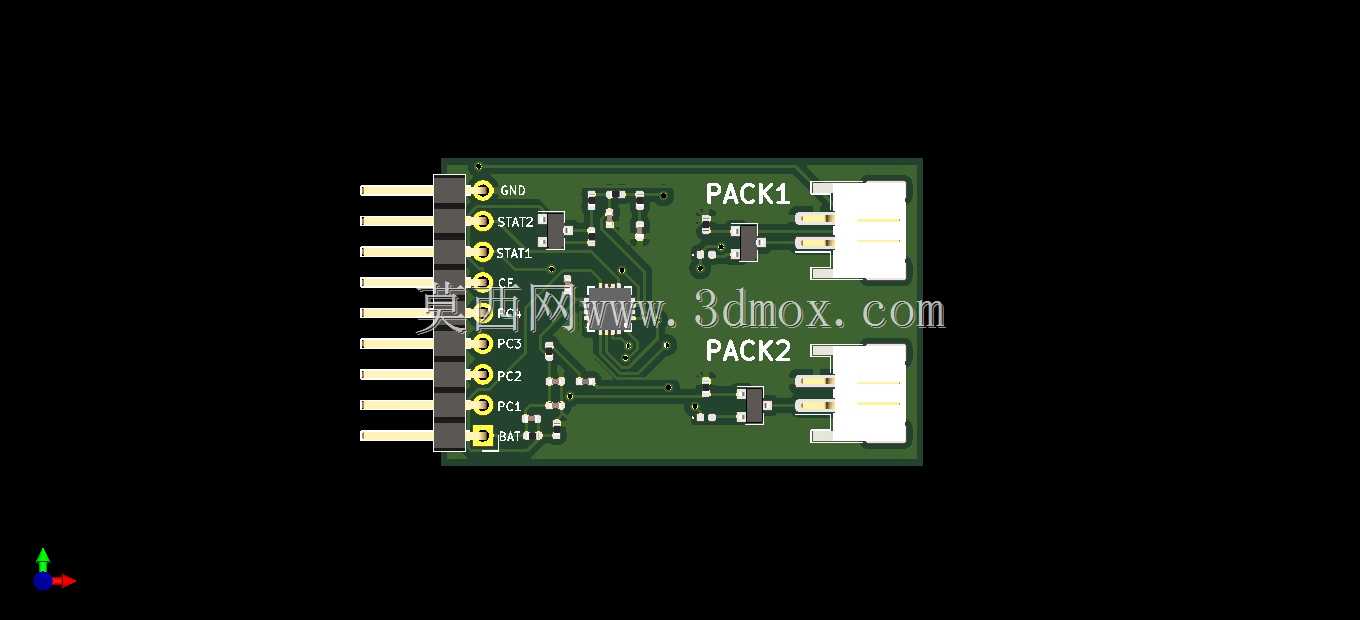

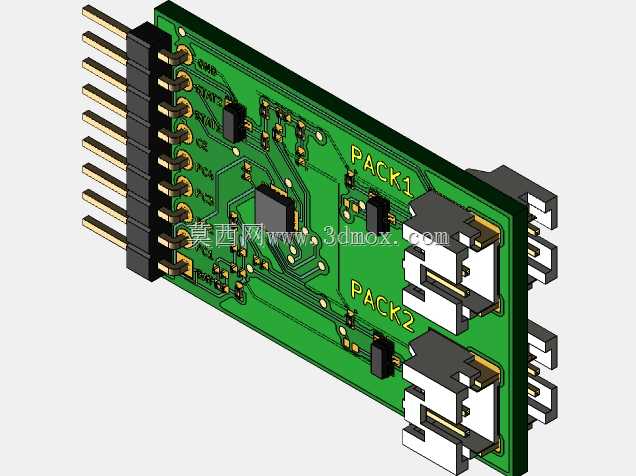

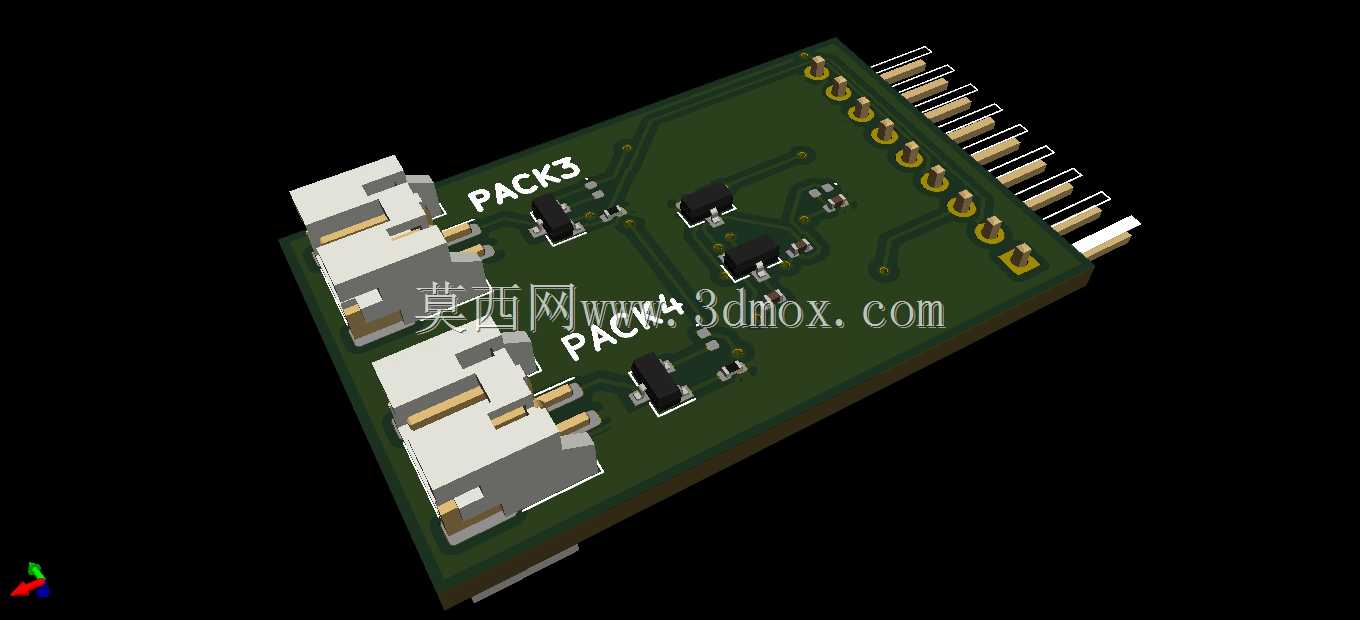

　　这款带锂离子充电与调节功能的电路板模块，核心定位是面向低功耗太阳能嵌入式设备的即插即用电源解决方案，在户外分布式传感节点、野外环境监测终端、离网小型嵌入式采集设备这类难以布设持续供电线路的场景中，能够直接对接小功率太阳能输入单元，完成锂电池组的充放电管理与输出稳压，省去开发人员从零搭建电源管理电路的重复工作。从板级布局来看，整块PCB采用双排插针与双电池座的排布设计，左侧引出的多Pin排针依次对应电源输入、状态指示、通用IO与电池检测接口，排针间距采用标准2.54mm排距，既可以直接插装在嵌入式主控板的对应排母上完成堆叠安装，也能通过导线引出实现分体式固定，适配不同设备内部的空间排布需求。板上设置的两个独立电池PACK座，

　　支持单节或双节锂离子电池的接入，座体采用带卡扣的卧式接插件，电池装入后可通过卡扣实现机械锁止，避免设备在户外受振动、冲击影响出现电池松脱断电的问题。设计过程中充分考虑了嵌入式设备的安装边界约束，板型采用规整的矩形切角设计，整体厚度控制在标准PCB板厚加接插件高度的12mm以内，板边预留的四个非过孔安装位可配合M2铜柱完成板体固定，不会与周边的主控芯片、通讯模块产生结构干涉。功能层面，板载的充电管理芯片可自动识别太阳能输入的电压波动，在光照强度变化导致输入功率不稳定时，自动调整充电电流避免出现充电断流、过充损伤电池的问题，同时集成的输出调节电路可将锂电池的波动输出电压稳定在嵌入式系统常用的3.3V与5V档位，无需额外增加稳压模块。

　　状态指示引脚可直接外接贴片LED，实时反馈充电中、充电完成、电池欠压的工作状态，方便设备调试阶段的状态排查。布线阶段将大电流的充放电回路与小信号的检测回路做了分区排布，功率走线做了加宽处理，降低大电流工况下的线路压降与发热，信号回路远离功率回路减少开关噪声对采样精度的干扰，整体布局兼顾了生产焊接的工艺性与长期户外工作的可靠性，能够适应-20℃到60℃的野外工作环境温度范围，无需额外做散热结构即可满足小功率嵌入式设备的供电需求。
