玻璃门固定合页连接件结构设计

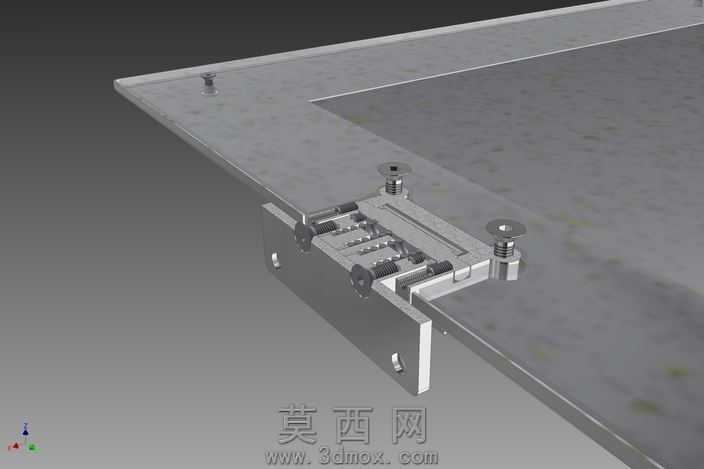

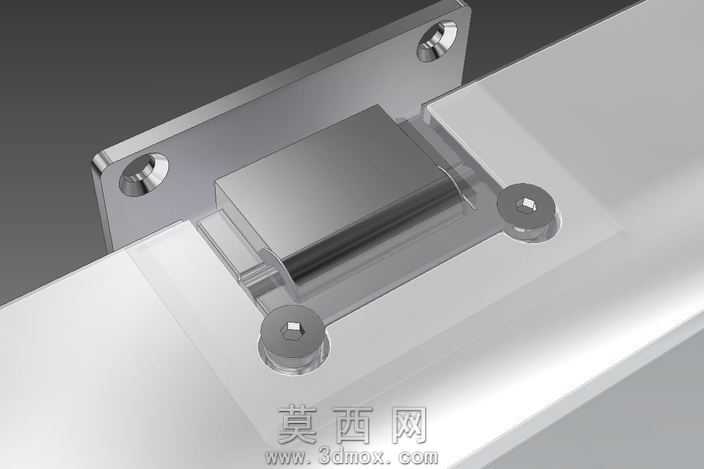

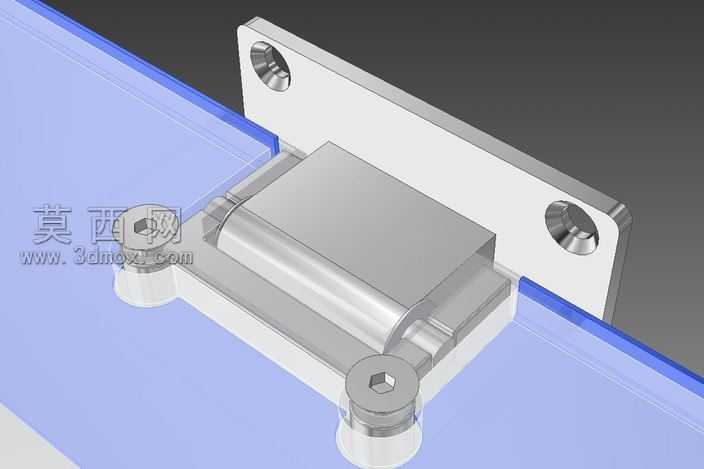

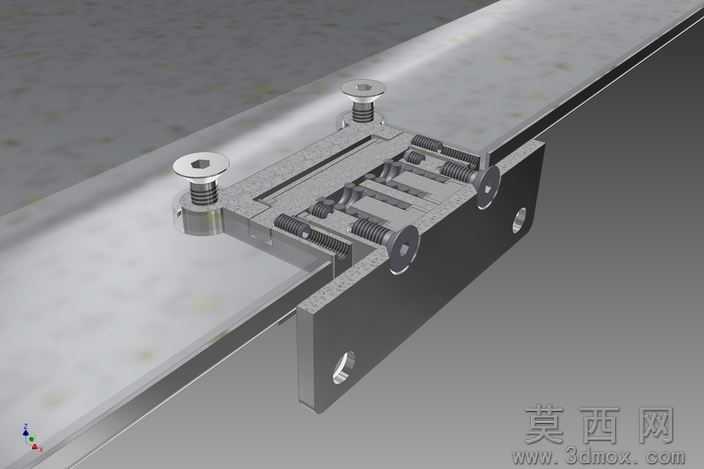

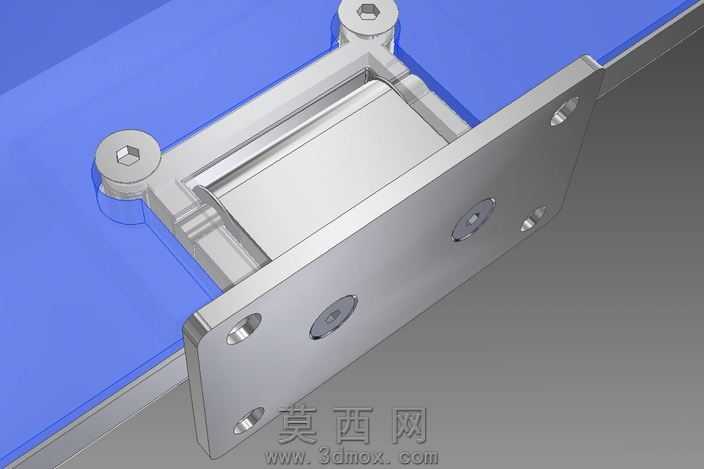

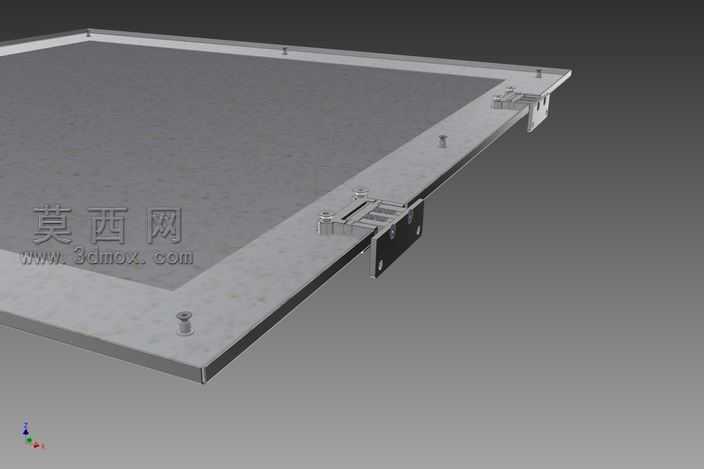

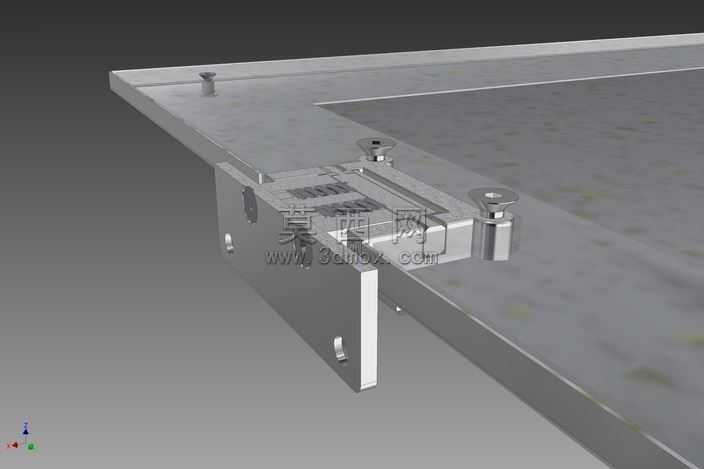

本作品为玻璃门配套的固定合页连接件三维建模设计，整体采用工业级三维建模软件完成全参数化构建，建模过程中严格遵循五金配件的实际生产尺寸公差标准，对每一处结构细节都做了精细化还原。模型主体分为金属固定基座与玻璃夹持模块两部分，金属基座采用拉丝不锈钢材质渲染，表面做了哑光金属质感处理，还原了不锈钢材质特有的细微磨砂纹理与金属反光特性，基座上的安装孔位做了沉头设计，适配标准内六角固定螺丝，螺丝模型也还原了真实的六角槽口与螺纹细节，装配关系完全符合实际安装逻辑。玻璃夹持模块采用透明亚克力质感渲染，调整了材质的折射率与透光率，模拟出钢化玻璃夹片的通透质感，同时在夹片与玻璃接触的位置做了隐形缓冲胶垫的结构预留，既保证夹持的稳固性，也避免硬接触对玻璃造成损伤。整体结构设计充分考虑了玻璃门安装的实际需求，固定基座可通过螺丝锁紧在墙面或门框基材上，夹持模块可适配常规厚度的钢化玻璃，中间的转轴结构预留了转动间隙，可实现玻璃门的顺畅开合，建模时对转轴的配合公差做了合理设置，既保证转动灵活又不会出现松动晃荡的问题。渲染阶段采用了工作室柔光布光方案，多角度打光凸显金属件的棱角质感与透明件的通透特性，阴影过渡柔和自然，能够清晰展现产品的结构层次与材质差异，整体模型可直接用于产品展示、结构验证、安装演示等场景，所有结构特征都可编辑，方便后续根据不同的玻璃厚度、安装场景做参数调整。
