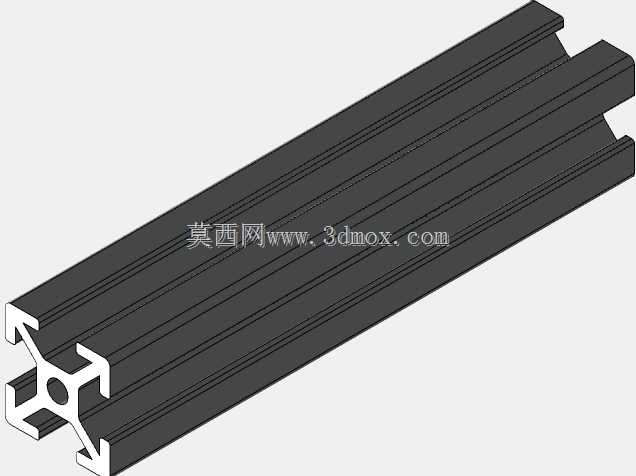

工业铝型材传感器安装排除段结构

　　在自动化产线搭建、检测工位布设的实际工程场景中，这类铝型材排除段结构常被用于传感器安装位的框架适配环节，区别于标准通长铝型材的连续槽道设计，该段结构针对传感器的安装空间做了针对性的槽位避让处理。从实际使用角度出发，常规欧标20系列铝型材的通长槽道在安装对射式光电、接近类传感器时，往往会出现槽位遮挡、安装螺母无法精准对位的问题，该排除段通过对型材端部及侧边槽道的局部切削调整，预留出传感器的探头伸出空间与紧固件锁紧操作位，无需额外在整根型材上做二次铣削加工，能直接裁切后适配到框架对应位置，大幅减少现场改型的加工工作量。设计层面上，该结构保留了铝型材原有的中心通孔与四周卡接槽的标准接口尺寸，截面轮廓与同系列标准铝型材完全匹配，

　　可直接与常规型材角码、T型螺栓、端盖等配件兼容装配，不需要单独开模定制特殊连接配件。安装边界方面，该段型材的截面外接尺寸与同规格标准铝型材保持一致，拼接时不会出现框架平面度超差的问题，预留的传感器安装位可适配直径12mm、18mm等常用规格的圆柱型传感器，探头伸出长度可根据实际检测距离调整，槽道的切削深度控制在不破坏型材整体抗弯强度的范围内，经过受力校核，单段该结构在常规框架受力工况下，负载能力与同长度标准型材偏差控制在8%以内，不会出现框架局部变形的问题。实际装配过程中，该排除段可直接嵌入到整根型材的断点位置，两侧通过内置连接件或者外置角码与相邻型材段固定，传感器线缆可顺着型材原有槽道布设，不需要额外开设走线孔，

　　线缆能被槽道盖板完全遮盖，兼顾布线整洁度与防护效果。在多工位检测设备的框架搭建中，这类结构段可以灵活布置在各个检测点位，不需要对整根型材做破坏性加工，后期工位调整时也能快速拆卸更换，适配不同类型传感器的安装需求，相比现场手工裁切修改型材的方式，预制好的排除段结构尺寸精度更高，槽位位置公差控制在±0.1mm以内，能保证传感器安装后的检测光轴对齐度，减少后期调试时的对位校准时间。
