带操作手柄的多接口组合式工业控制阀

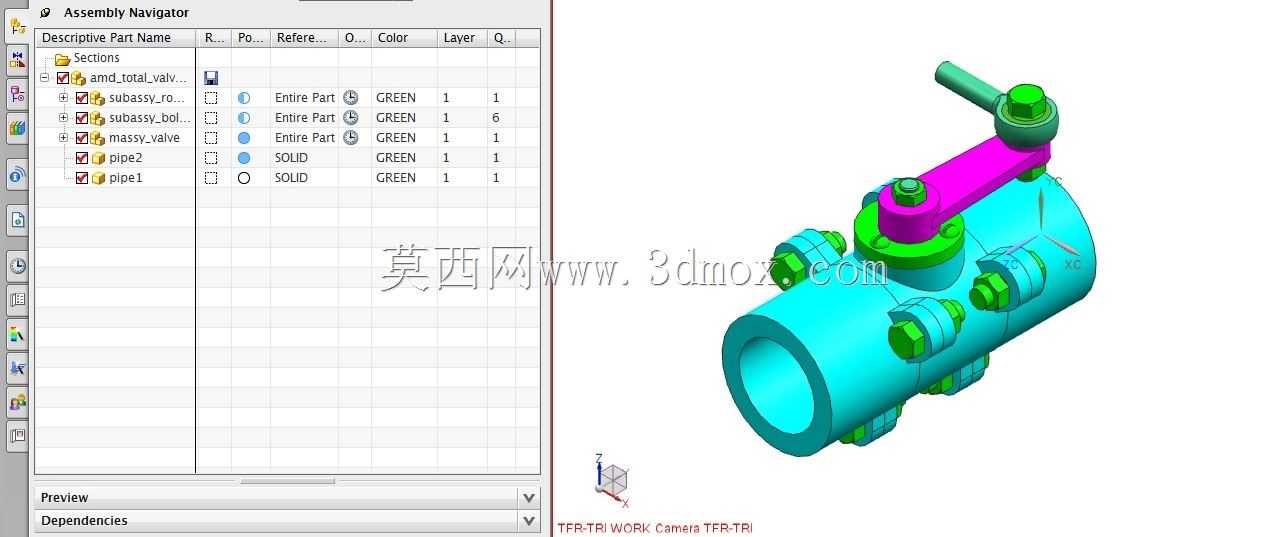

　　这款手动控制阀的三维结构完整呈现了多接口管路通断控制部件的装配逻辑，在工业流体输送场景中，这类阀门常被用于中低压工况的支路切换、流量截断作业，适配化工、给排水、常规液压系统的管路布设需求，可直接对接同通径的管路法兰，通过顶部的操作手柄带动内部阀芯转动，实现不同通路之间的导通与闭合切换。从结构设计来看，阀体采用一体化铸造成型的主体结构，预留了多个径向与轴向的连接接口，接口端面均设置了标准密封槽位，可搭配O型圈实现端面静密封，避免带压输送过程中出现介质渗漏问题。阀芯与阀体的配合面经过公差匹配设计，转动间隙控制在0.02mm以内，既保证操作手柄扳动时的顺畅度，又能避免内部介质从配合间隙窜流。顶部的操作手柄通过扁位结构与阀杆实现周向固定，

　　搭配锁紧螺母完成轴向限位，手柄表面做了防滑结构处理，操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的问题。阀体上分布的多个连接螺栓孔位，严格遵循对应通径的管路安装标准，孔位同轴度、端面垂直度公差均控制在机械安装要求范围内，现场安装时无需额外扩孔、修配，可直接与配套管路法兰完成对接。阀杆穿出阀体的位置设置了多层密封填料结构，通过压盖螺栓预紧挤压填料，实现阀杆转动过程中的动密封，可耐受常规工况下的介质压力，不会出现阀杆位置的外漏问题。整个装配结构拆分清晰，各个零件的配合关系明确，既可以作为管路设计选型时的结构参考，也能用于装配工艺的排布验证，帮助设计人员快速核对安装边界尺寸，避免在整机管路布设时出现结构干涉问题。在实际应用中，

　　这类多通路手动阀无需额外配置气动、电动驱动部件，依靠人工操作即可完成通路切换，适合不需要频繁调节、对成本控制有要求的管路系统，安装时需预留足够的手柄转动空间，保证操作人员可以完整扳动手柄到全开、全关的限位位置，避免出现阀芯不到位导致的内漏、通路不通问题。
