偏心椭圆凸轮滚子从动件结构设计

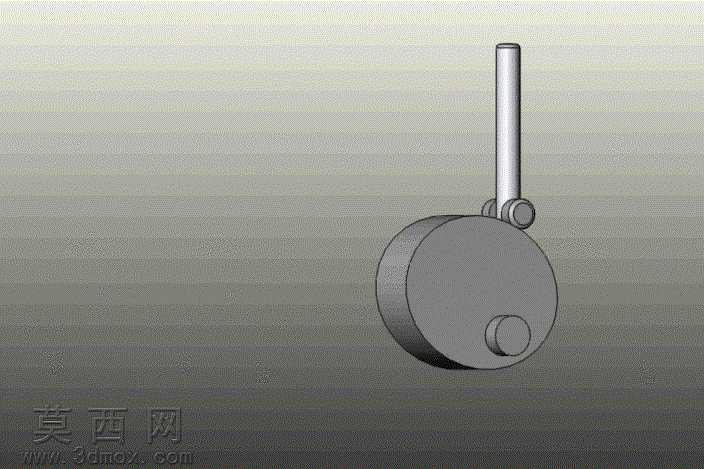

本作品为偏心椭圆凸轮滚子从动件机构的三维建模成果，建模过程依托参数化设计逻辑完成，首先对偏心椭圆凸轮的轮廓曲线进行精准数学推导，将椭圆长轴短轴参数、偏心距数值作为可变参数录入建模环境，通过草图绘制、拉伸凸台命令生成凸轮基体，同时对凸轮与轴配合的安装孔位添加同轴度、配合公差约束，保证后续装配的精度匹配。滚子从动件部分采用分体式建模思路，分别完成从动杆、滚子销轴、滚动滚子三个零件的独立建模：从动杆采用圆柱拉伸加端部倒角的工艺结构设计，避免装配干涉与应力集中；滚子销轴添加轴用挡圈的安装槽位结构，还原真实机械零件的装配细节；滚动滚子则设置内孔与销轴的间隙配合参数，外圆面做表面粗糙度的视觉材质处理，还原金属滚子的加工质感。装配阶段采用自下而上的装配流程，先将凸轮基体与固定基准轴添加旋转配合约束，再将滚子销轴与从动杆端部孔位添加同轴配合，随后将滚动滚子与销轴添加旋转自由度约束，最后添加凸轮轮廓面与滚子外圆面的凸轮从动件高副配合，完整还原机构的真实运动约束关系。渲染阶段采用哑光金属材质赋予凸轮与从动件主体，滚子部分采用高反光金属材质区分不同零件的视觉层次，背景采用渐变中性灰突出机构主体结构，同时通过运动仿真模块添加旋转驱动，模拟凸轮连续旋转时从动件的往复运动规律，直观展示偏心椭圆凸轮的运动特性：相较于普通圆形偏心凸轮，椭圆轮廓可实现从动件的变速往复运动，在推程阶段可获得更平缓的运动曲线，降低机构运行的冲击与振动，该结构常应用于低速轻载的自动化送料、轻工机械的进给机构中，建模过程中所有结构均参考实际机械设计手册的参数规范，未添加冗余装饰结构，完全还原工程应用中该类机构的真实结构形态，可直接用于机构运动原理演示、教学案例展示以及后续的工程图纸导出工作。
