发动机空气涡轮壳体结构设计

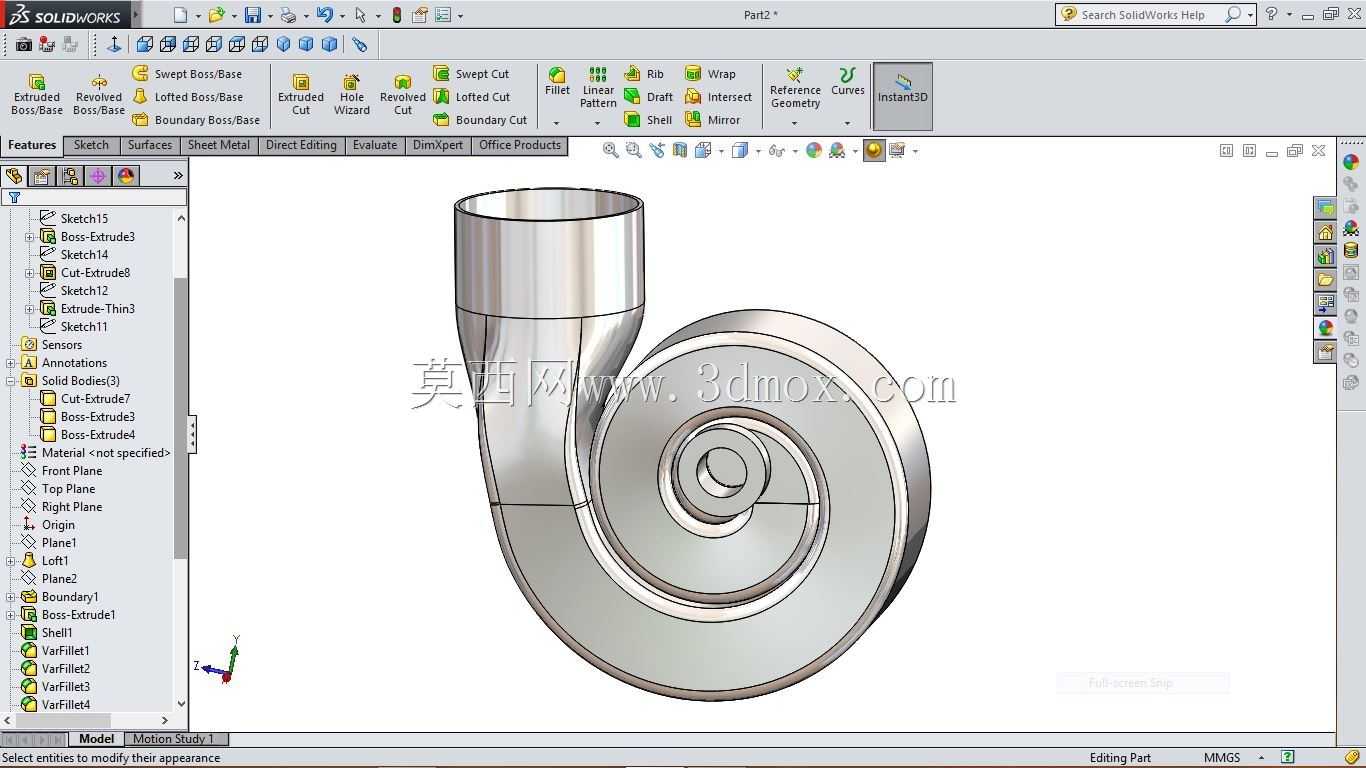

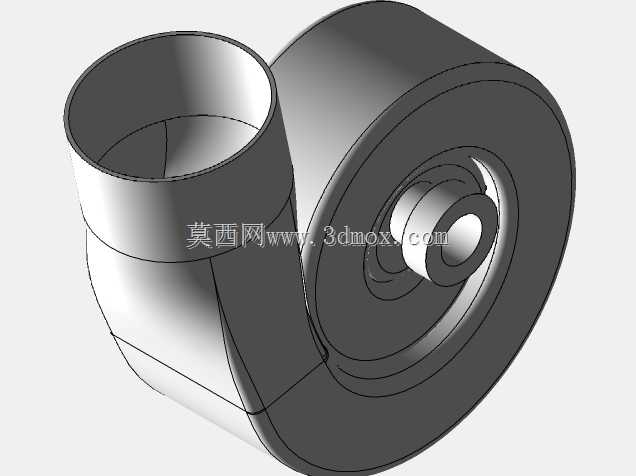

　　该壳体作为发动机空气涡轮系统的核心承压承载构件，主要应用于车用、工程机械用内燃机的废气涡轮增压回路，承担着约束压缩空气流向、承载涡轮端气动载荷、衔接进气管道与涡轮机芯的核心作用，是保障增压系统气动效率、结构可靠性的关键零件。从结构设计逻辑来看，整体采用类蜗牛壳的螺旋渐开线流道构型，流道截面从进气接口位置开始沿周向逐步收窄，匹配涡轮叶轮的周向进气需求，让进入的压缩空气能够以均匀的流速、稳定的压力角冲向涡轮叶片，尽可能降低流道内的涡流损失与气动噪声，避免因流道突变带来的压损升高、增压效率下降问题。进气端采用直筒式圆管接口，接口端面预留了标准法兰安装的贴合平面，可直接对接进气侧的橡胶管路或金属连接管，

　　接口内径与主流小排量发动机涡轮进气口径匹配，安装时无需额外做变径转接，接口外壁做了小幅加厚处理，可承受管路卡箍的锁紧力，长期使用不会出现接口变形、漏气的问题。壳体与涡轮机芯的配合端采用同轴环形定位止口，止口的尺寸公差按照IT7级精度设计，装配时可实现与机芯轴承座的精准同轴定位，避免因装配偏心导致的涡轮叶片擦壳、动平衡失效问题，止口周边均匀分布的螺栓过孔位置经过受力校核，可在螺栓锁紧后提供足够的压紧力，保证壳体与机芯结合面的密封性，承受最高1.8bar的增压压力而不出现气体泄漏。壳体壁厚采用渐变式设计，流道高压区域壁厚适当增加，低应力区域做减薄处理，在保证整体结构强度、承受涡轮端高温与气动交变载荷的前提下，尽可能控制零件自身重量，

　　降低发动机外围附件的整体重量负担。壳体外壁的过渡位置全部采用圆角顺滑衔接，避免直角结构带来的应力集中问题，可承受发动机运行过程中的振动载荷，长期使用不会出现应力开裂问题。在安装边界上，壳体侧面预留了传感器安装凸台，可直接安装进气压力、温度传感器，无需额外在管路上开孔加装转接座，减少了增压回路的潜在漏气点；壳体的整体安装空间适配主流直列四缸发动机的涡轮布置位置，与周边的排气歧管、中冷管路、发动机缸体的安全间隙经过校核，装配后不会出现运动干涉，维修拆卸时可直接从发动机侧方取出，无需拆解周边过多附属部件。
