汽车发动机储油密封油底壳结构设计

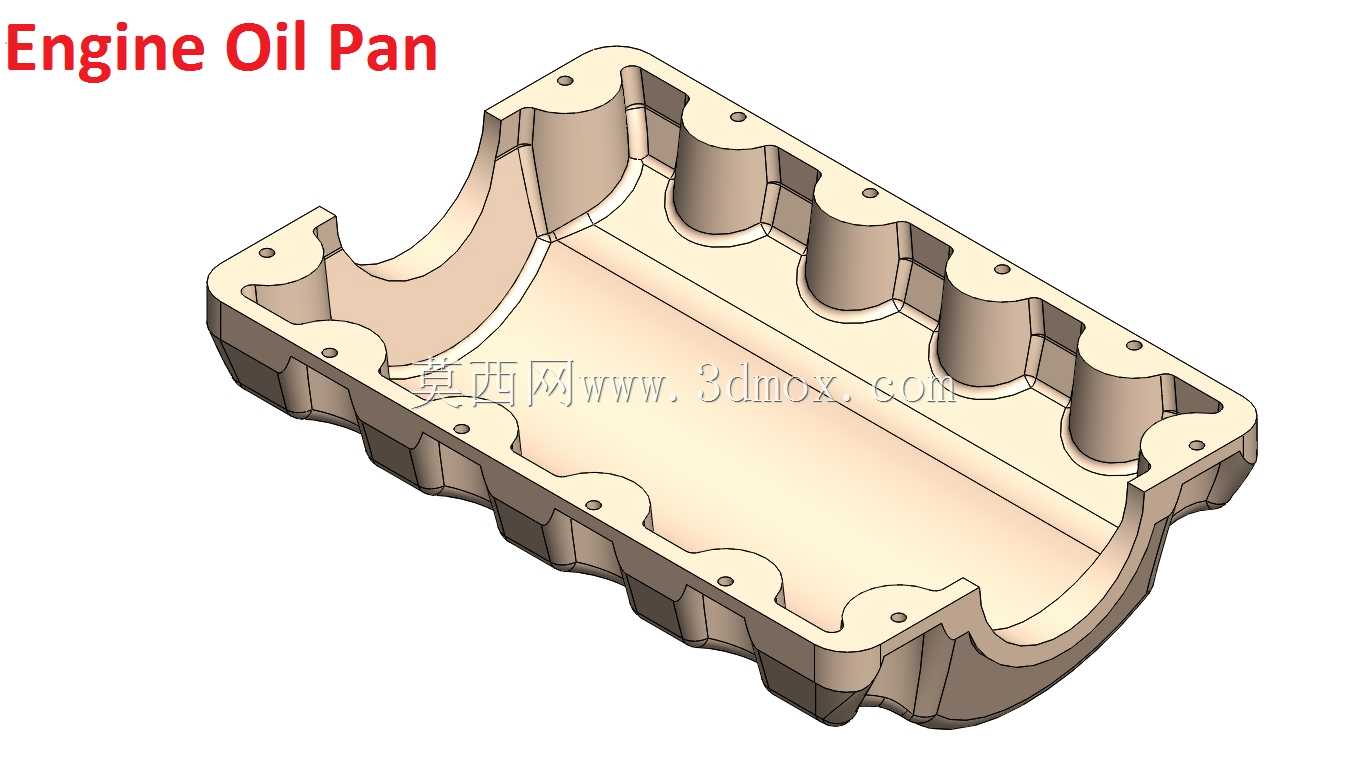

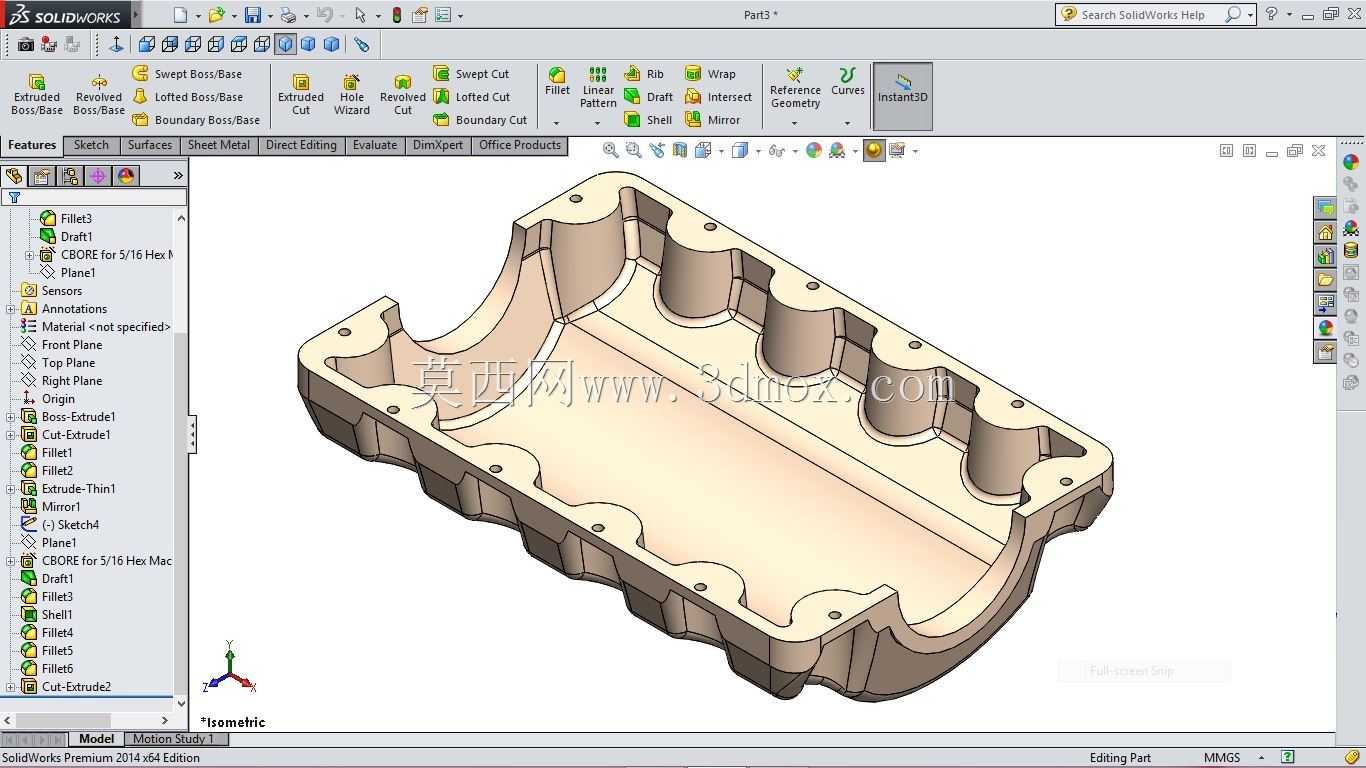

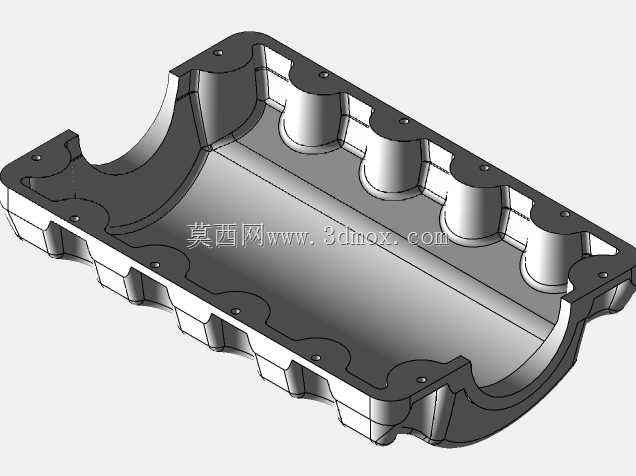

　　在汽车动力总成的润滑系统布局中，油底壳是承担储油、散热、密封与杂质沉淀功能的核心壳体部件，安装于发动机缸体下部，将曲轴箱下部完全封闭，既作为润滑油的储存容器，也阻挡外界杂质进入曲轴连杆机构，同时收集发动机各摩擦面回流的润滑油，散去部分工作热量，防止润滑油氧化变质。这款油底壳采用薄壁壳体式结构设计，整体为冲压成型适配的深腔造型，上部法兰边均匀布置安装螺栓孔，与缸体下平面通过密封垫压紧连接，法兰边的孔位排布完全匹配对应直列四缸发动机的缸体安装边界，螺栓孔间距经过公差匹配设计，保证压紧时密封垫受力均匀，避免出现渗油隐患。壳体内部设置有多道加强筋结构，沿螺栓孔位置向下延伸至腔体内壁，既提升了薄壁壳体的整体刚性，

　　避免车辆行驶过程中因振动产生共振异响，也能在车辆加减速、爬坡转向时，对腔内润滑油的剧烈晃动起到一定的导流缓冲作用，避免机油泵集滤器瞬间露出油面导致供油中断。油底壳的腔体深度经过容积核算，可储存满足发动机润滑循环所需的额定机油量，腔体底部预留了机油集滤器的安装空间，最低位置设置有放油螺塞的安装凸台，保证保养时机油能够完全排空。从安装边界来看，上部法兰的轮廓完全贴合缸体下平面的外形，两侧的弧形避让结构对应曲轴平衡块的旋转轨迹，避免曲轴运转时与油底壳内壁发生运动干涉，法兰边的螺栓孔采用等强度排布，在受力较大的缸体主轴承对应位置适当缩小孔间距，保证密封压力足够。设计过程中重点考量了薄壁件的刚度问题，通过在侧壁设置阶梯状的加强结构，

　　在不增加壳体壁厚、不额外提升整机重量的前提下，大幅提升壳体的抗变形能力，同时腔体内部的轮廓做了圆滑过渡处理，避免出现应力集中区域，也减少了润滑油回流时的流动阻力，保证回流机油能够快速汇集到腔体底部的集滤器位置。在实际装车场景中，这款油底壳适配小排量直列四缸乘用车发动机，除了基础的储油密封功能外，壳体下部的波浪形外形既提升了壳体的结构强度，也增大了壳体外表面积，车辆行驶时迎面气流可通过壳体表面带走部分机油热量，辅助机油散热，维持润滑油的最佳工作温度区间。
