十字轴式可偏转万向传动连接结构

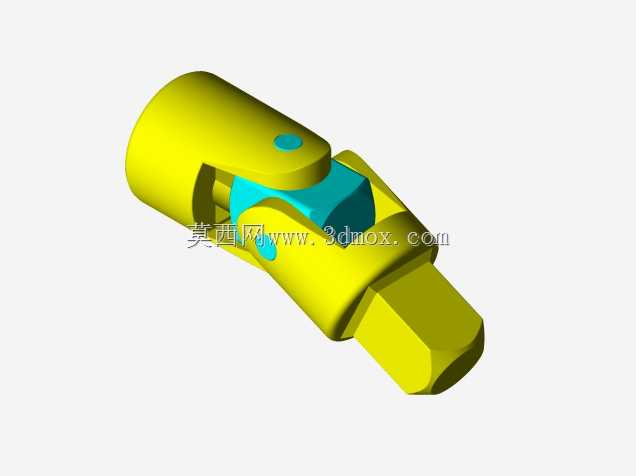

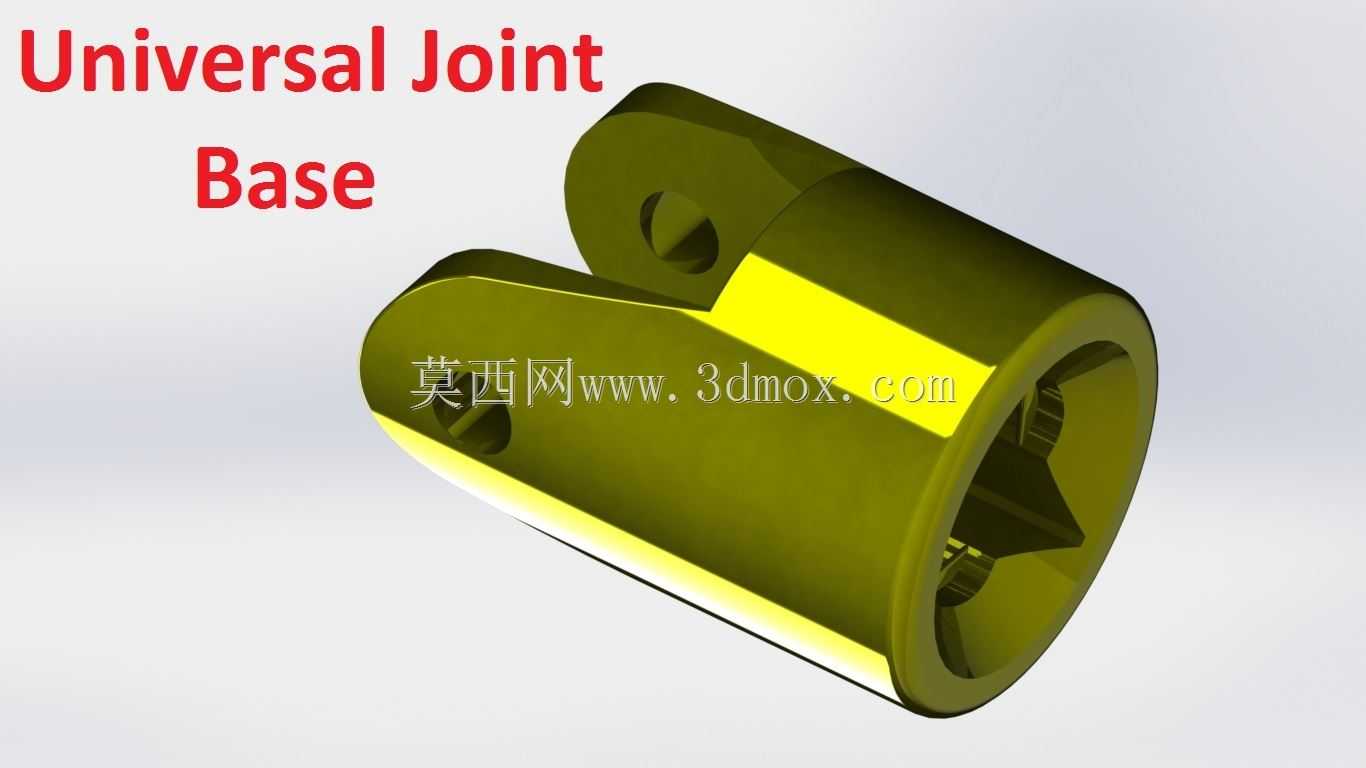

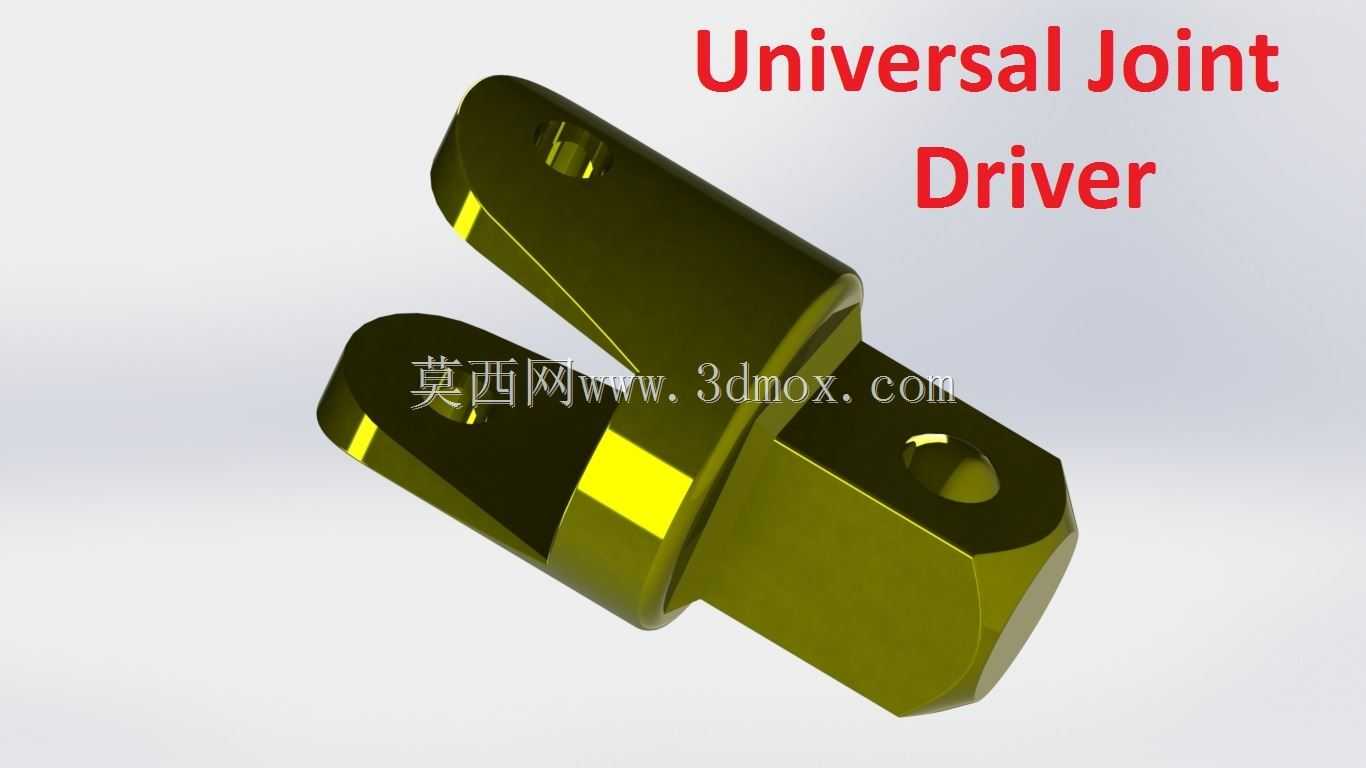

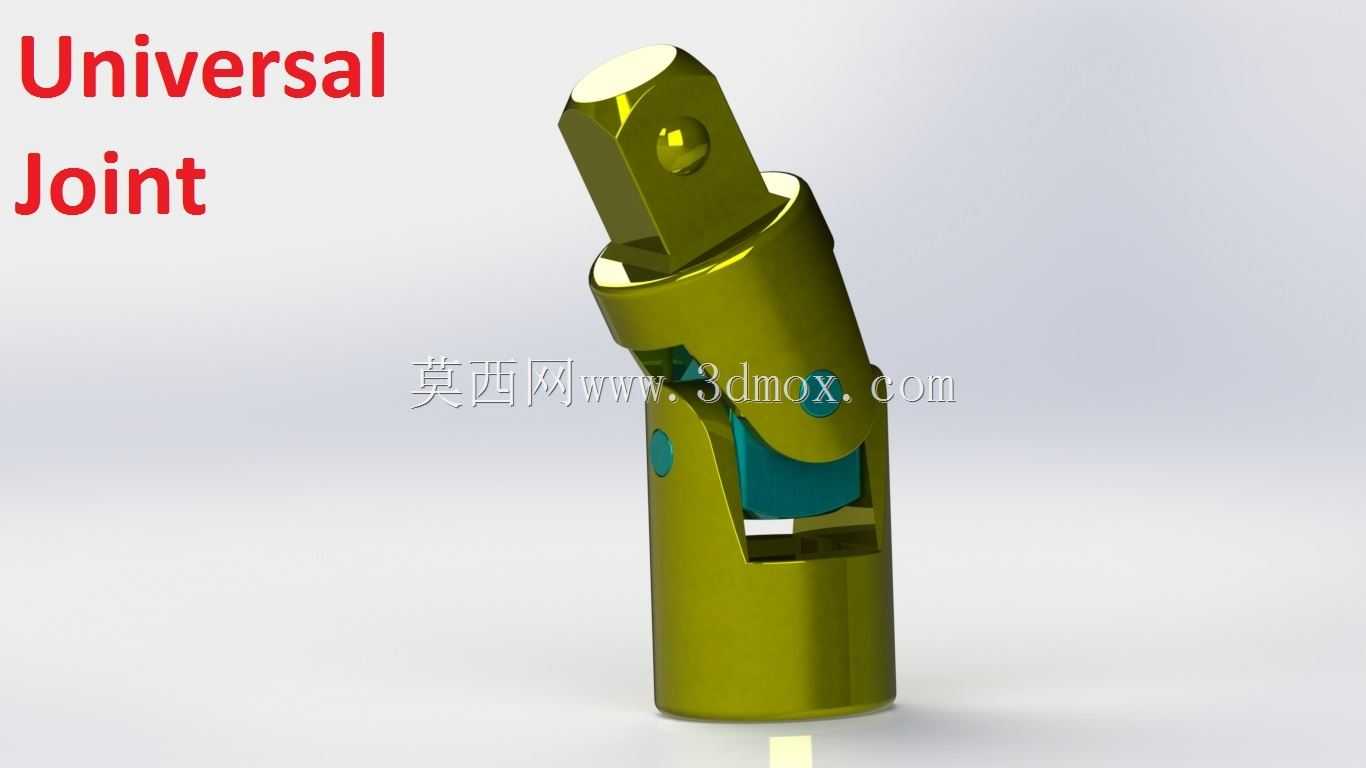

　　在跨轴系动力传递场景中，当主动轴与从动轴存在轴线夹角、或是工作过程中两轴相对位置会发生动态偏移时，刚性联轴器无法补偿角度偏差，极易在轴端产生附加弯矩，加剧轴承磨损甚至造成轴系断裂，这类工况下万向节是核心的传动补偿部件。这款万向节采用单十字轴式结构设计，两端分别为带销孔的叉形接头与圆柱安装柄，可分别与动力输入端、输出端的对应接口配合，通过十字轴的铰接结构实现两轴间最大35度范围内的角度偏转补偿，传动过程中可在轴线夹角动态变化的工况下稳定传递扭矩，不会出现卡滞或传动间隙过大的问题。从结构设计逻辑来看，该万向节的叉形耳片与十字轴的配合面做了贴合度优化，十字轴与叉耳的接触区域预留了润滑脂存储空间，可在长期运转过程中减少铰接面的摩擦磨损，

　　降低传动过程中的能量损耗；中间的十字销轴采用对称布局，保证两个偏转方向的活动角度一致，避免单侧偏转受限导致的传动干涉。安装边界方面，下端圆柱安装柄可直接插入对应轴孔通过顶丝或销钉固定，上端叉形接头可通过贯穿销钉与配套的连接叉锁紧，整体径向尺寸紧凑，不会占用过多的安装空间，可适配小空间内的偏角传动需求。实际应用场景覆盖多类传动系统，在小型机床的进给传动链中，可补偿工作台移动带来的轴系偏移；在轻工自动化设备的动力传输工位，可适配布局受限的非同轴传动需求；在小型动力机具的传动端，可抵消装配误差带来的轴线不对中问题，降低轴系装配精度要求，提升整套传动系统的运行可靠性。建模过程中对铰接配合间隙做了合理设置，既保证活动关节的转动顺畅度，

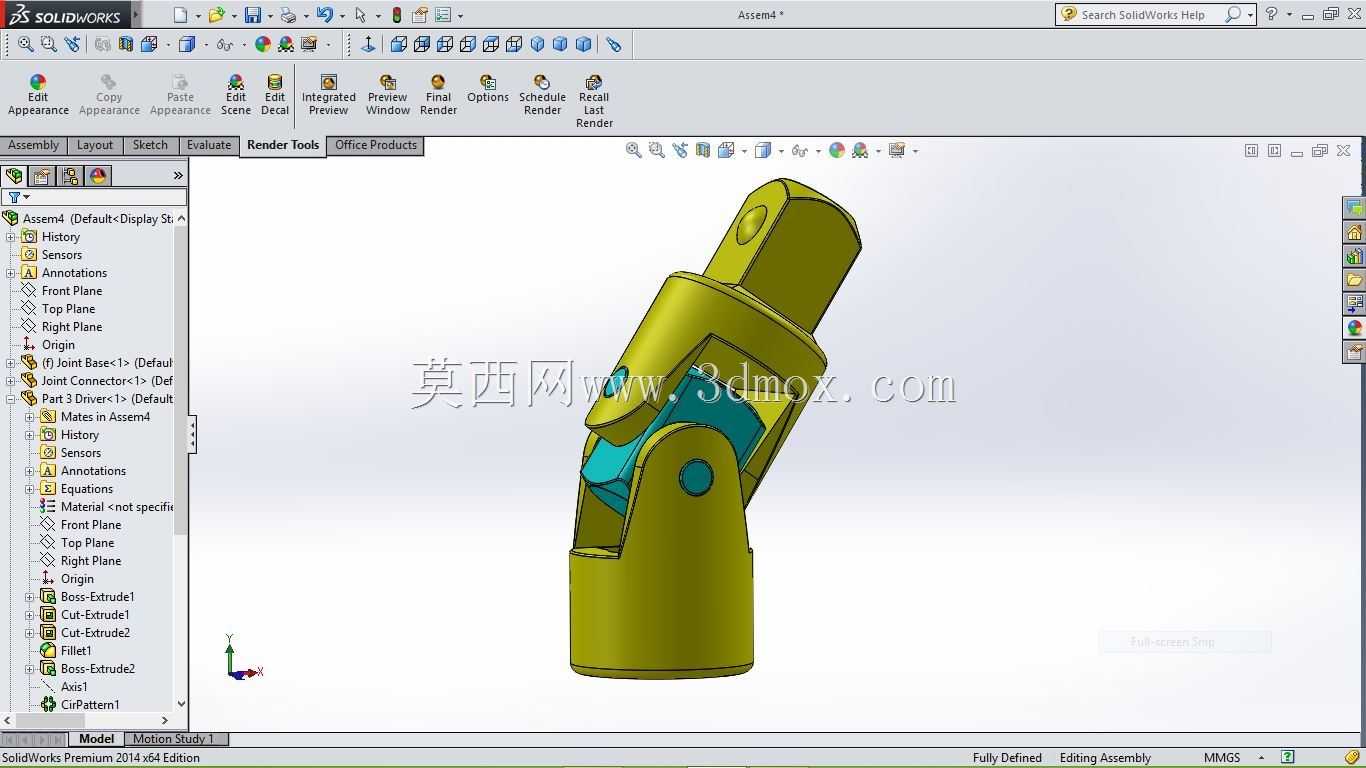

　　又避免间隙过大带来的传动回差，所有配合面的倒角、圆角细节均按照实际加工工艺要求还原，可直接用于装配干涉校验、运动仿真验证，也可作为非标传动部件选型的参考依据，帮助设计人员快速评估万向节在具体工况下的适配性，减少反复改型的工作量。
