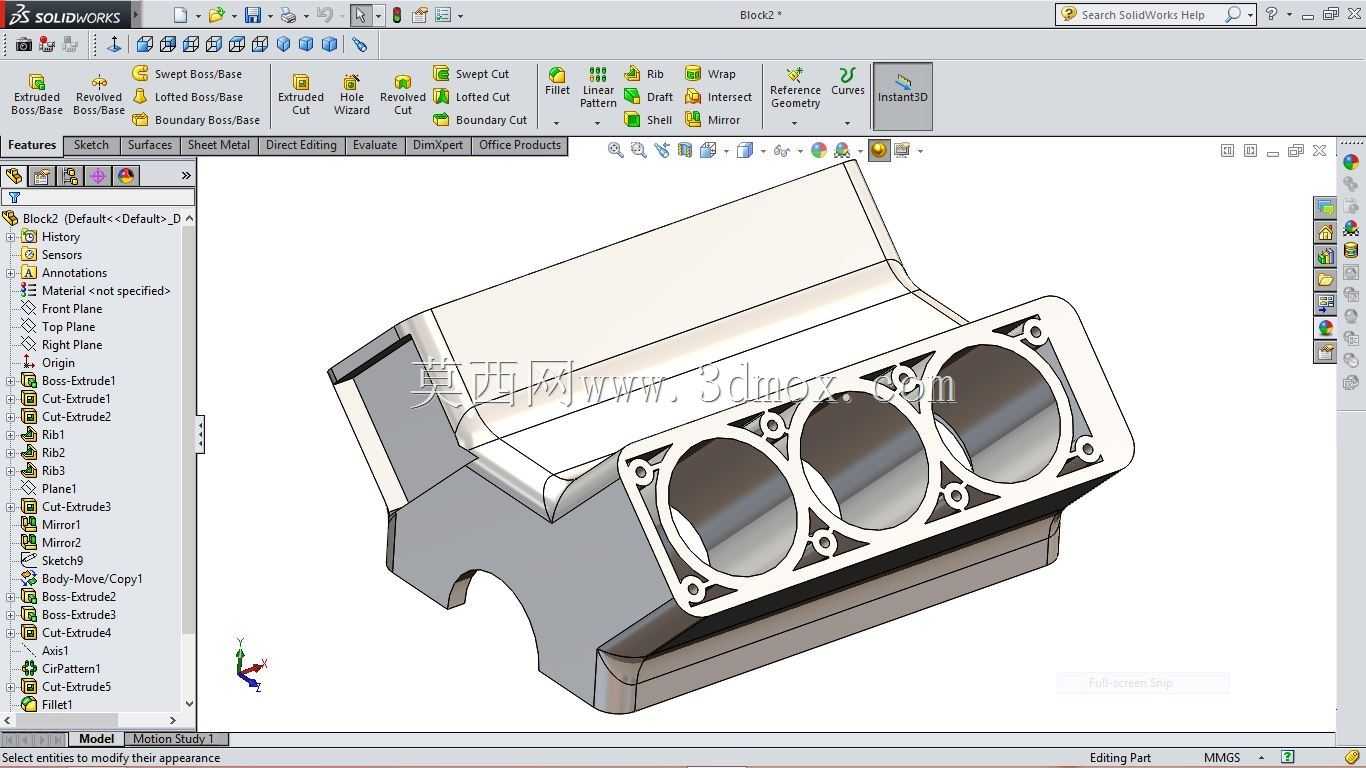

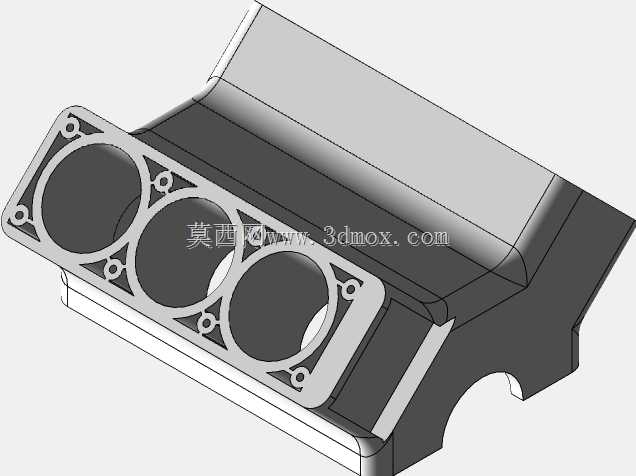

直列三缸发动机缸体结构三维设计

　　这款直列三缸发动机缸体的设计，首先要匹配小排量乘用车、非道路小型动力设备的装机需求，这类动力单元普遍追求紧凑布局下的功率密度平衡，缸体作为整台内燃机的承载基体，需要同时兼顾燃烧室密封、曲轴连杆机构运动支撑、冷却润滑回路集成、外围附件安装定位的多重功能。从结构设计逻辑来看，三个气缸采用等缸心距直列排布，这种布局能最大程度压缩整机横向尺寸，适配前置前驱车型的横置动力舱布局，也能满足小型发电机组、园林机械这类对安装空间有严格限制的设备使用需求。缸体顶面的缸盖结合面做了连续密封带设计，围绕每个气缸孔均匀布置螺栓过孔，孔位的同轴度、结合面的平面度公差都控制在微米级，避免缸垫压合不均导致的漏气、漏水、漏油问题，结合面外围预留的冷却水道、

　　润滑油道开口位置，要和缸盖侧的流道完全对齐，保证冷却系统能快速带走燃烧室做功产生的高温，润滑油路能持续为曲轴、连杆、活塞销等运动副提供压力润滑。缸体下部的曲轴箱部分采用龙门式结构设计，相比平分式结构拥有更高的整体刚度，能承受三缸机做功时的不平衡力矩，减少高转速工况下的结构形变，曲轴安装孔采用同轴阶梯孔设计，主轴承盖的定位面做了止口结构，保证装配后曲轴的回转中心度，避免运转过程中出现偏磨、轴瓦烧蚀的问题。缸体侧壁集成了发动机悬置安装凸台、机油滤清器安装位、水泵壳体结合面、正时系统罩壳定位边，这些安装面的位置度公差直接决定外围附件的装配精度，设计时已经预留了标准件的安装空间，不会出现装配干涉问题。从安装边界来看，

　　这款缸体的整体轮廓适配1.0-1.5L排量区间的三缸动力平台，缸孔直径、行程参数匹配常规的小排量高转速动力调校需求，缸体壁厚经过拓扑优化，在保证刚度满足爆压承受要求的前提下，尽可能降低整体重量，符合动力总成轻量化的设计趋势。冷却水道采用环绕式设计，每个气缸周围都有独立的冷却流道，避免相邻气缸之间出现热桥效应，保证各缸工作温度均匀，减少热形变带来的磨损不均问题；润滑油道采用主油道垂直分支的布局，从缸体主油道直接向每个主轴承座、凸轮轴安装位供油，油路转角处做了圆弧过渡，减少润滑油流动阻力，保证冷启动状态下机油能快速到达各个润滑点位。
