C形螺旋压紧夹持工装结构设计

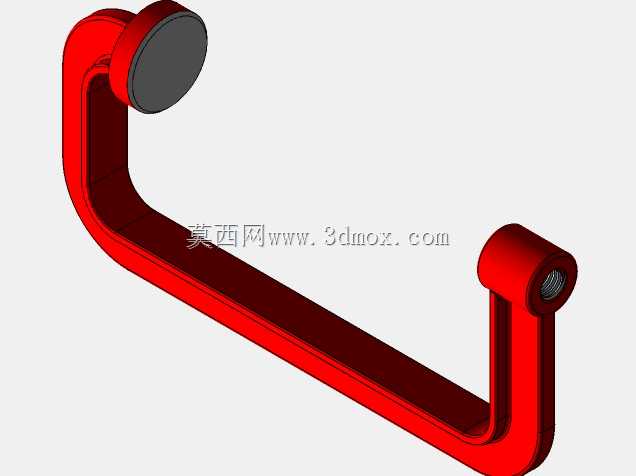

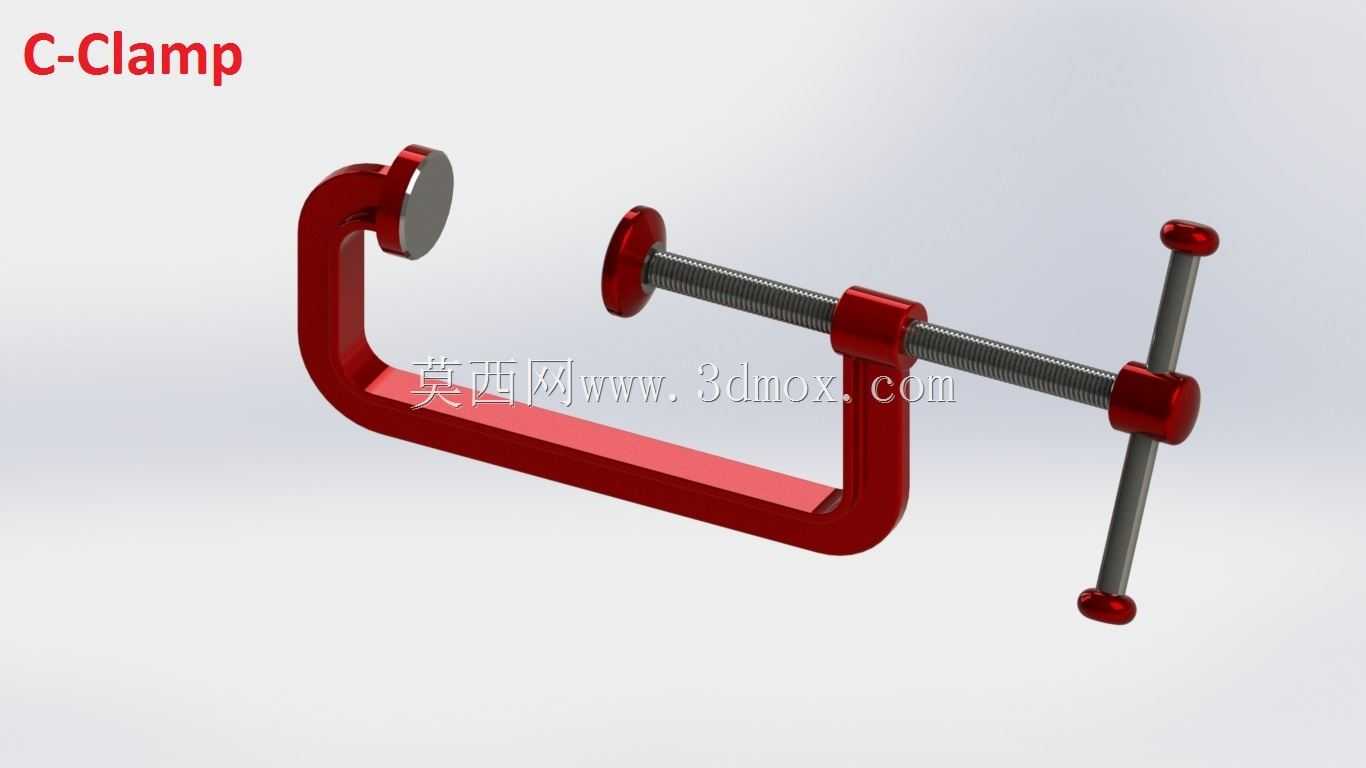

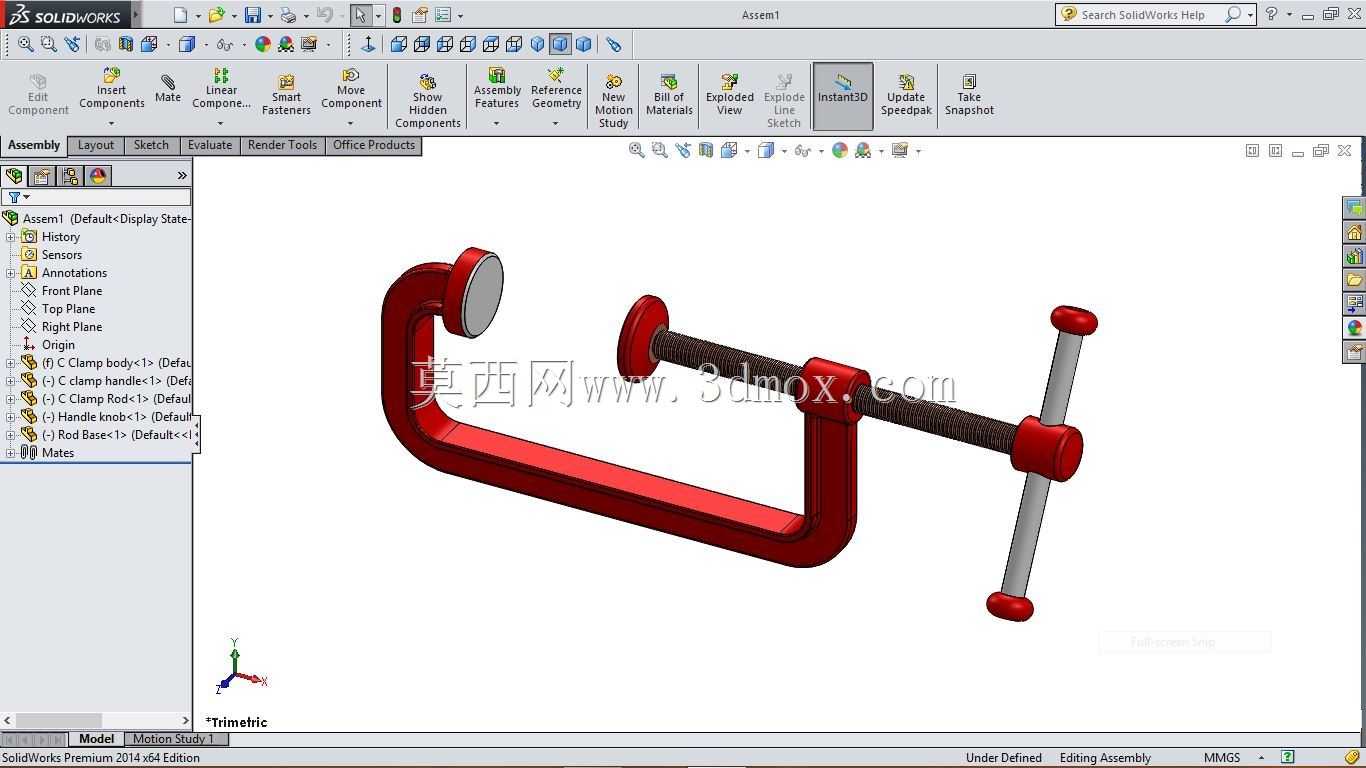

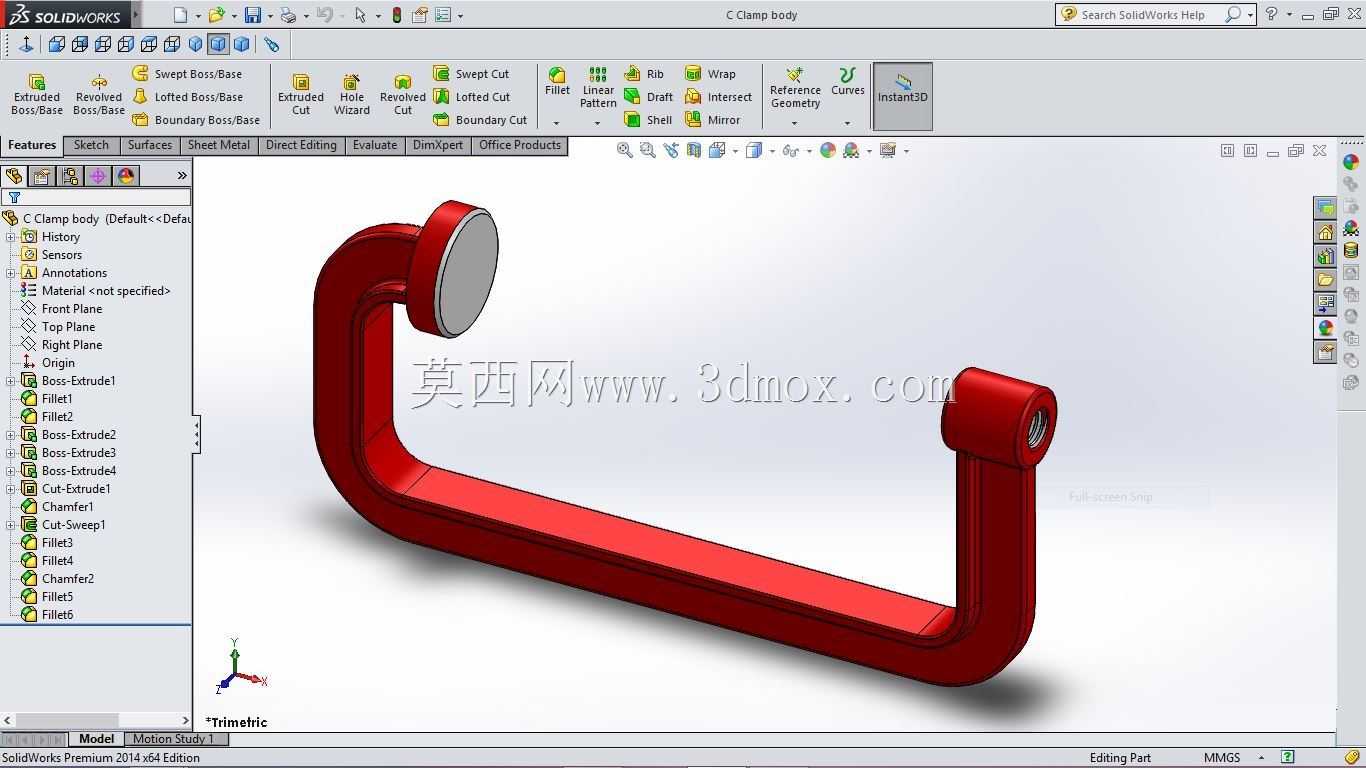

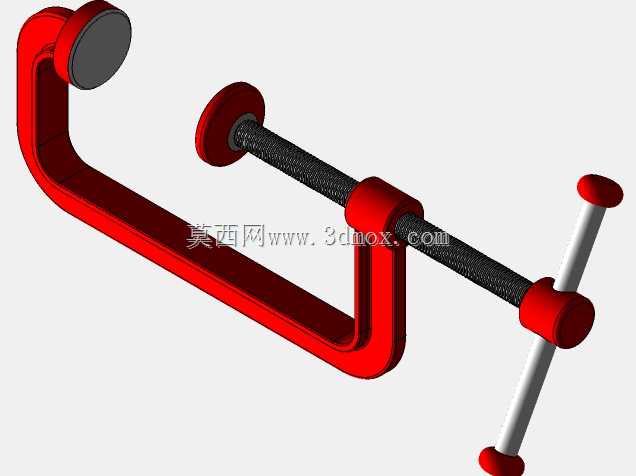

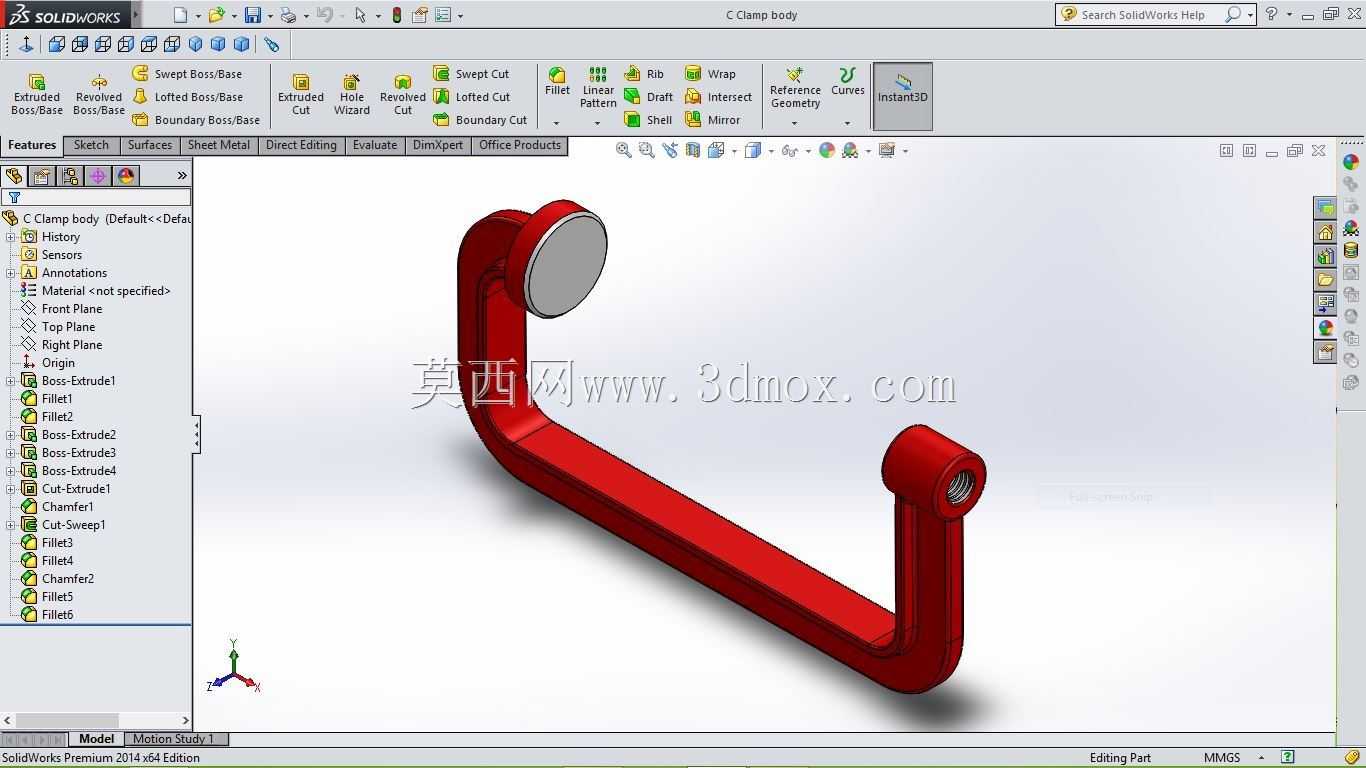

　　这款C形夹持结构是手动工装夹具里应用极广的一类压紧构件，在钣金加工临时定位、木工构件粘接固定、机加工工序工件装夹、装配作业零件对位等场景都能见到它的身影，相比快速夹钳它的夹持行程调节范围更大，夹持力输出更线性可控，不会出现行程过限夹伤工件或者夹持力不足松脱的问题。整个结构采用C形开口框架作为主体承载部分，框架截面做了等强度过渡设计，在螺杆受力的两个端点位置做了局部加厚处理，避免长期受夹紧反力出现框架开口变形、夹持精度下降的问题，框架内侧的固定压头采用平面接触设计，接触端面做了防滑纹理处理，和活动压头配合时可以保证工件被夹持面受力均匀，不会出现局部压痕或者夹持偏移。传动部分采用梯形螺纹螺杆结构，相比普通三角螺纹，

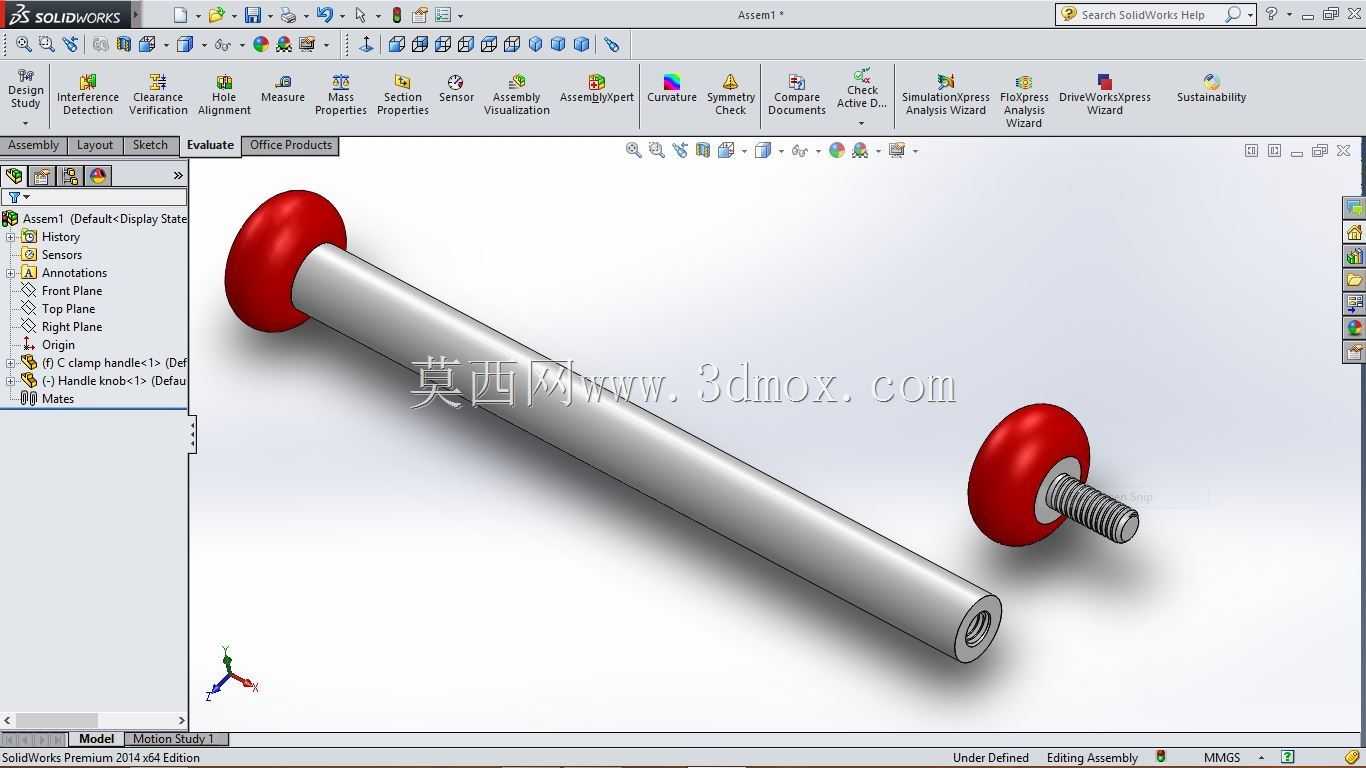

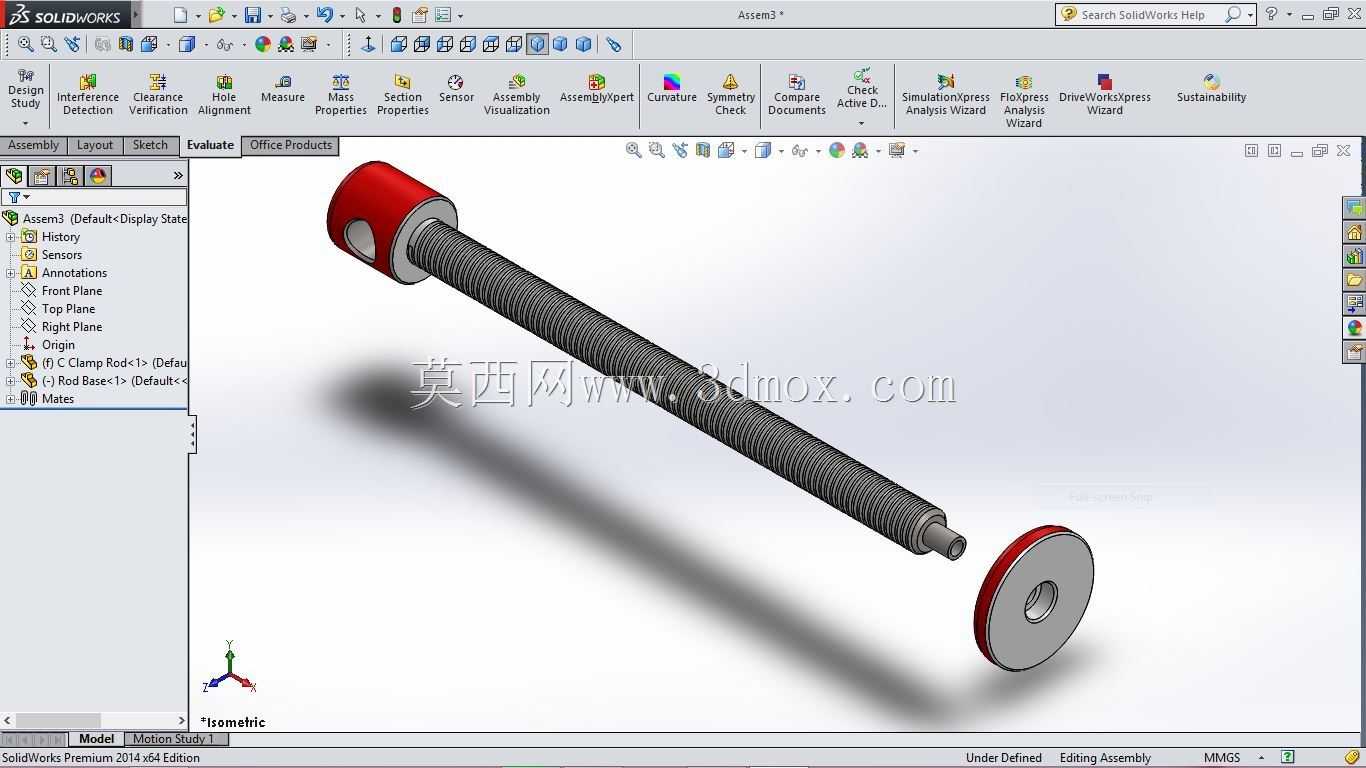

　　梯形螺纹的牙根强度更高，耐磨性能更好，长期反复旋紧旋松也不会出现螺纹滑牙的问题，螺杆末端的活动压头和螺杆之间做了相对转动设计，旋紧过程中压头不会跟随螺杆转动，避免压头和工件表面之间产生滑动摩擦刮伤工件表面。操作端采用T型转动手柄，手柄两端做了滚花防滑处理，操作人员可以通过双手施加扭矩获得足够的夹持力，手柄和螺杆之间采用销轴连接，不需要额外的紧固件固定，拆装维护十分方便。从安装边界来看，这款C形夹的开口深度和开口行程做了匹配设计，既可以满足常规厚度工件的夹持需求，也不会因为框架开口过大导致整体结构笨重，日常使用时不需要额外的固定安装基础，直接手动调整螺杆行程即可适配不同厚度的工件，在没有气动、液压夹紧动力源的现场作业场景下，

　　这种纯机械结构的夹持工具可靠性更高，不会出现动力中断导致夹持失效的问题。设计过程中需要重点校核C形框架的抗弯强度，尤其是框架拐角位置的应力集中问题，通常会在拐角处做圆角过渡处理，避免长期受交变载荷出现疲劳断裂，螺杆的长径比也要控制在合理范围内，避免螺杆伸出过长时出现压杆失稳，导致夹持力不足或者螺杆弯曲变形。固定压头和活动压头的端面平行度也需要做公差控制，保证夹持时两个压面完全贴合工件表面，避免出现点接触导致工件局部受力过大变形，压头通常采用可拆卸设计，磨损后可以单独更换，不需要更换整个框架主体，降低后期的使用维护成本。
