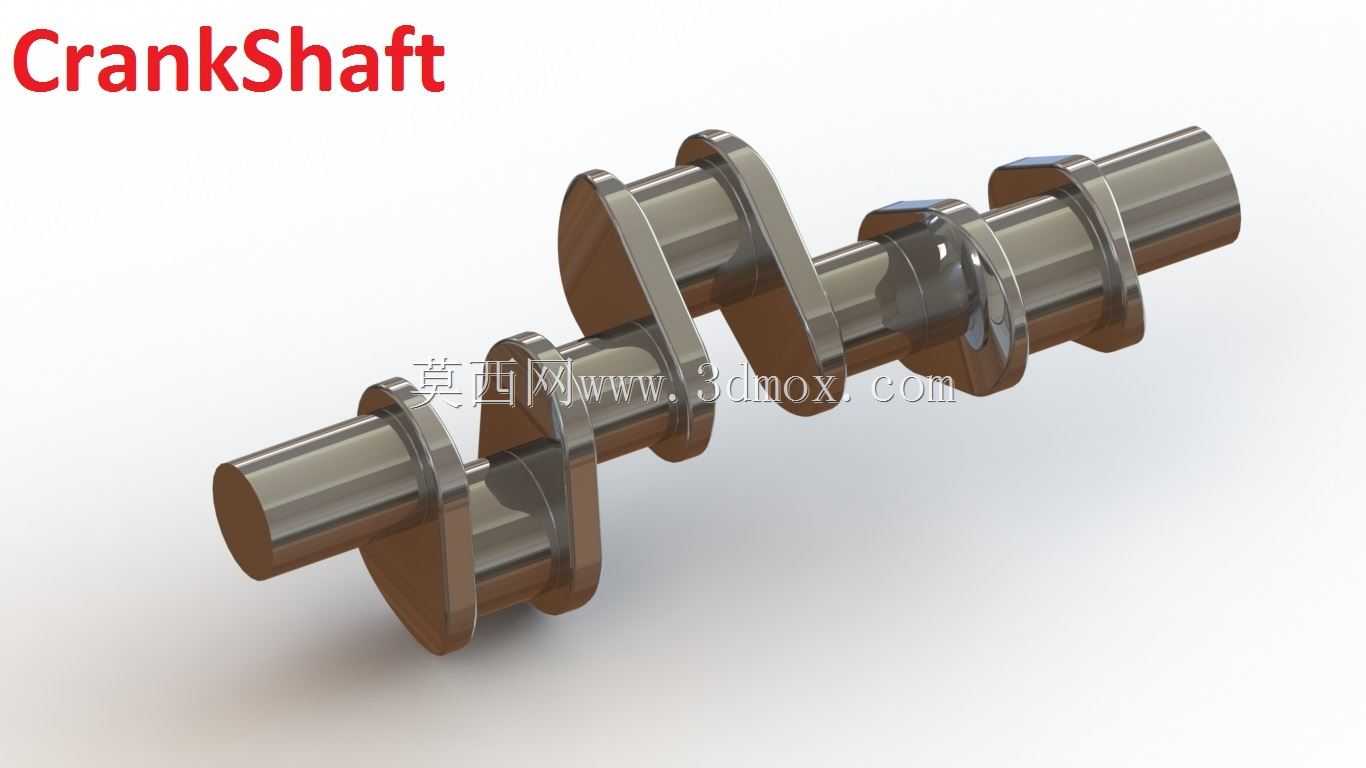

内燃机动力输出用曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心回转构件，这套结构的设计合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。从实际应用场景看，这类双缸机配套曲轴多用于小型通用动力设备、轻型摩托动力单元、小型农用机械动力端，需要在高转速、交变冲击载荷的工况下持续稳定工作，设计阶段需要平衡刚性、动平衡特性与重量控制的多重需求。

　　从结构设计思路来看，建模时优先确定主轴颈与连杆轴颈的偏心距，这个参数直接关联活塞的行程长度，是匹配气缸排量、压缩比设计的核心尺寸；主轴颈作为整根曲轴的回转支撑基准，同轴度公差需要严格控制，各段主轴颈的圆柱度、表面粗糙度要求都要匹配滑动轴承的配合间隙，避免运转过程中出现偏磨、烧瓦的故障。连杆轴颈需要对应活塞连杆组的安装位置，相邻曲拐的夹角按照双缸机的点火间隔角设置，保证做功冲程的动力输出连续性，降低运转过程中的扭矩波动。

　　曲轴的平衡块设计是建模过程中需要重点考量的部分，每段曲拐对应的平衡块轮廓需要经过配重计算，抵消连杆轴颈、曲柄臂旋转时产生的离心惯性力，以及活塞往复运动带来的一阶、二阶往复惯性力，减少整机运转时的振动传递，提升动力端的NVH表现。曲柄臂作为连接主轴颈与连杆轴颈的过渡结构，过渡圆角的尺寸需要严格把控，圆角过小会在交变载荷作用下产生应力集中，长期运转容易出现疲劳断裂的风险，建模时需要在过渡位置做平滑的圆弧处理，避免出现尖锐棱边。

　　从安装边界来看，整根曲轴的轴向尺寸需要匹配机体的曲轴箱安装空间，两端的轴伸分别对应前端的正时驱动、附件轮系安装位，以及后端的飞轮、动力输出连接位，轴端的键槽、油封轴颈的尺寸都要和周边配套零件做适配，保证装配时的同轴度与密封性能。油道的设计也在建模中做了预留，主轴颈与连杆轴颈之间的斜油道连通，能够把机体主油道的压力润滑油输送到连杆轴颈表面，为连杆大头轴承提供持续的润滑与冷却，避免干摩擦导致的零件失效。

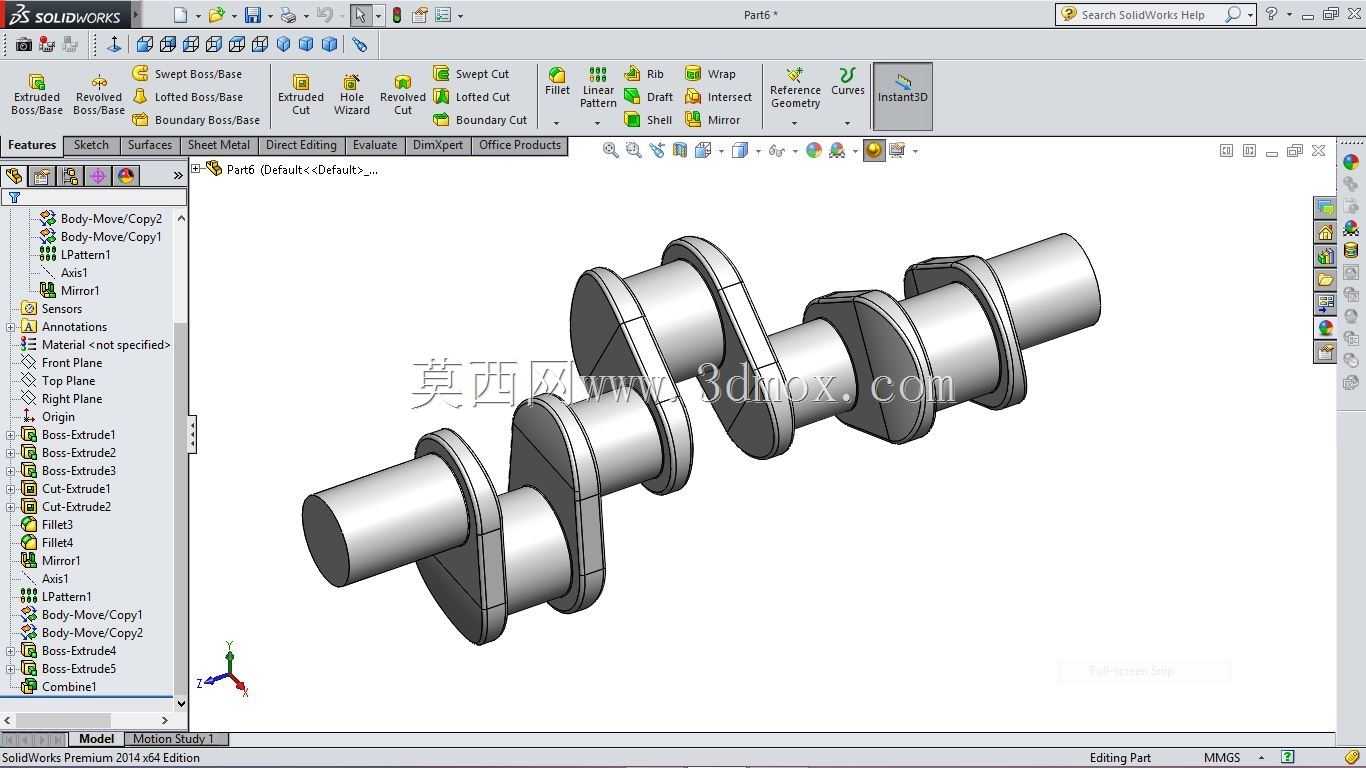

　　实际建模过程中，各段轴颈的同轴度、曲拐的相位角、平衡块的轮廓精度都做了参数化关联，后续如果需要调整排量、行程参数，可以直接修改对应尺寸参数快速生成新的结构方案，适配不同功率段的动力开发需求，减少重复建模的工作量。
