四缸发动机进气歧管结构三维数模

　　该进气歧管为四缸内燃机配套的进气导流核心部件，主要应用于小排量自然吸气乘用车动力总成，安装于发动机缸盖进气侧端面，承担将节气门体输送的稳压空气均匀分配至各缸进气道的核心功能，直接影响各缸充气效率与空燃比一致性，是决定发动机动力输出平顺性、燃油经济性的关键结构件。从结构设计来看，该模型采用四支路等长气道布局，各歧管支路从中央稳压腔延伸至缸盖安装法兰面，设计阶段通过调整各支路的弯曲曲率、截面渐变率，尽可能降低各气道的进气阻力差，避免因各缸进气量不均导致的怠速抖动、动力输出偏差问题。稳压腔采用大容积矩形腔体结构，可缓冲进气门开闭产生的压力脉动，减少进气谐振对充气效率的负面影响，腔体侧面预留的节气门安装接口采用标准圆形法兰结构，

　　可适配对应口径的电子节气门总成，安装端面设计有密封槽结构，装配时配合密封垫可保证进气系统的气密性，避免未计量空气进入导致的空燃比失准。安装边界方面，缸盖侧法兰为平面安装结构，法兰面分布的螺栓孔位置与缸盖进气侧安装螺孔完全匹配，安装面平面度公差需控制在0.1mm以内，防止装配后出现漏气问题；整体结构采用上置式安装布局，歧管支路与缸盖进气道对接角度经过匹配设计，可避免与发动机舱内的线束、冷却管路、附属支架产生装配干涉。气道内壁做了顺滑过渡处理，无明显的直角转折与凸起结构，可降低进气过程中的壁面摩擦损失，提升进气充量。在实际工程应用中，这类进气歧管的结构设计需要反复结合流体仿真验证各缸流量均匀性，通常要求各缸进气量偏差不超过3%，

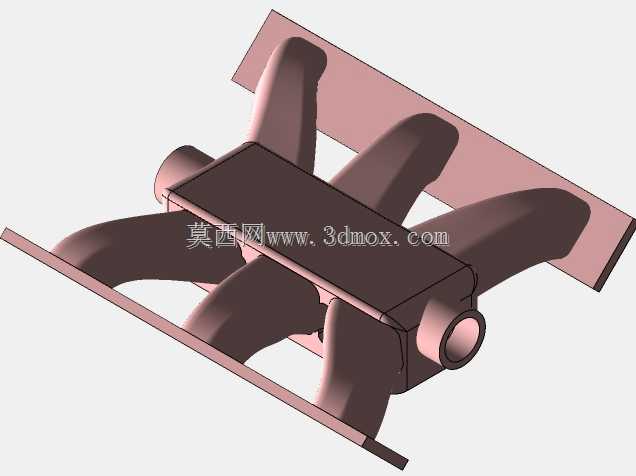

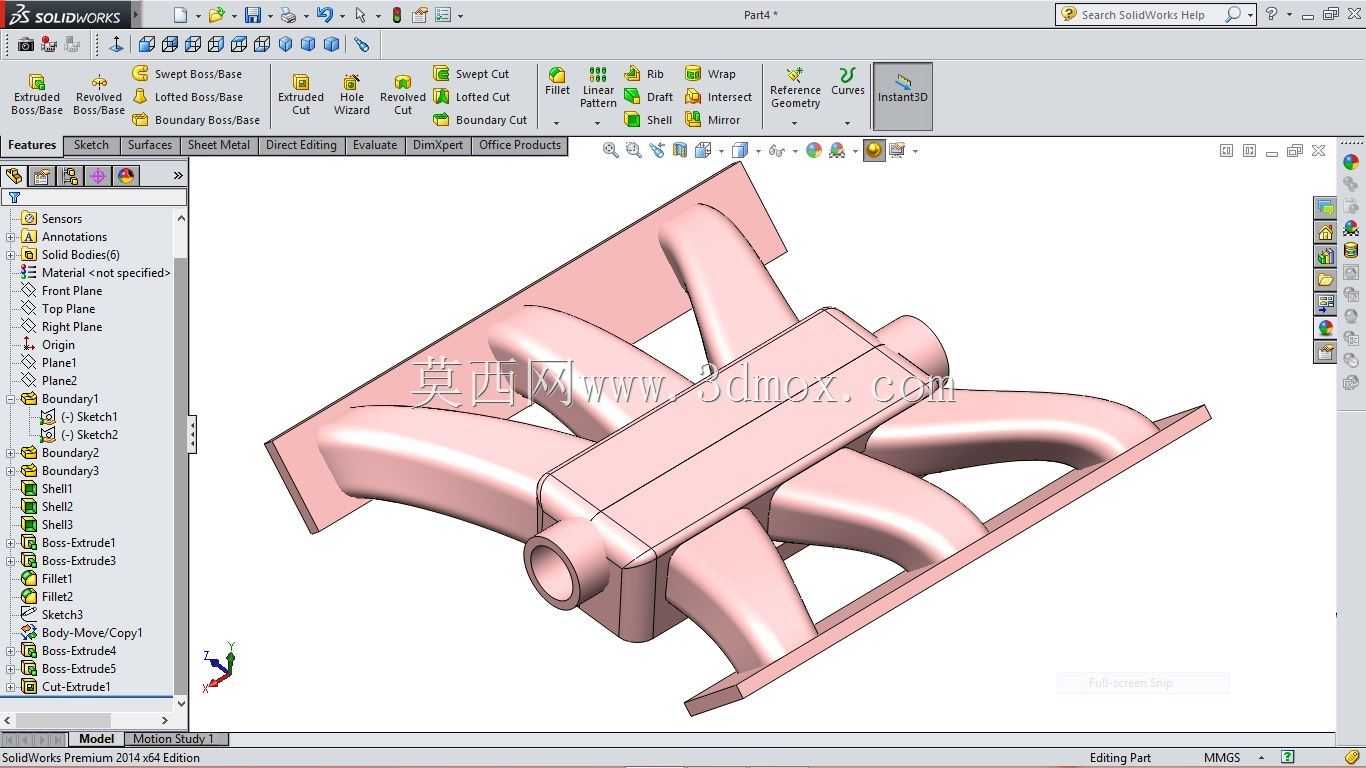

　　同时还要兼顾结构强度，承受进气过程中的压力波动与发动机运行带来的振动载荷，法兰连接位置需要设计加强筋结构，避免长期振动导致的连接松动或结构开裂。该三维数模完整还原了进气歧管的内外型面结构、安装接口位置、加强筋布局，可用于进气系统流体仿真分析、装配干涉校验、配套工装设计等场景，为动力总成前期开发阶段的结构匹配提供准确的数模参考。
