9缸星型航空发动机螺旋桨三维模型

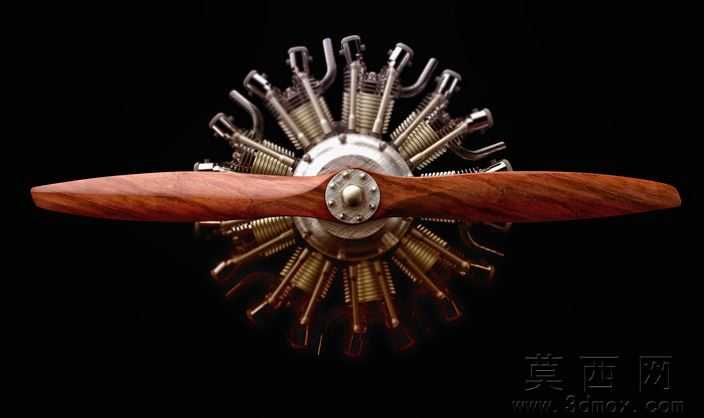

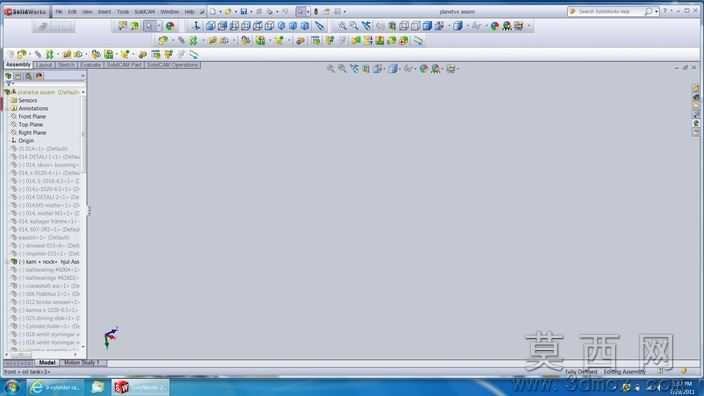

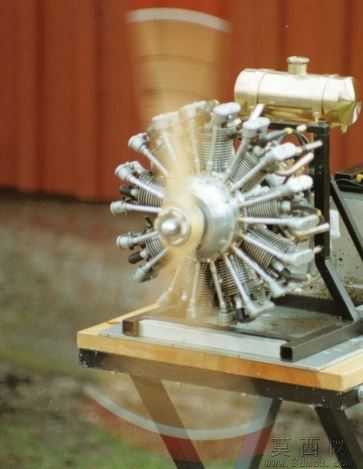

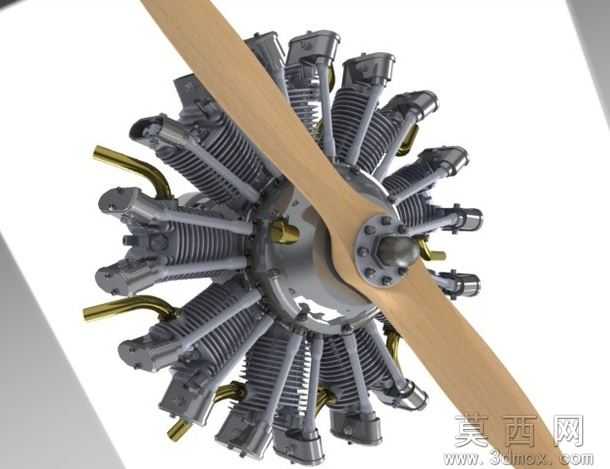

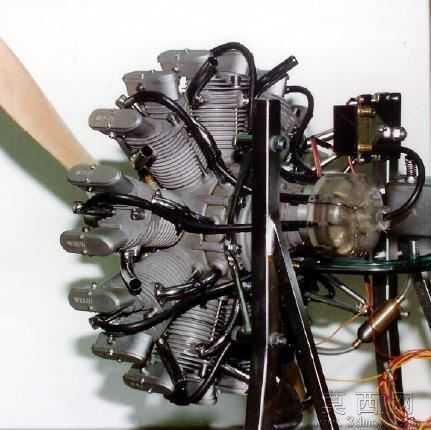

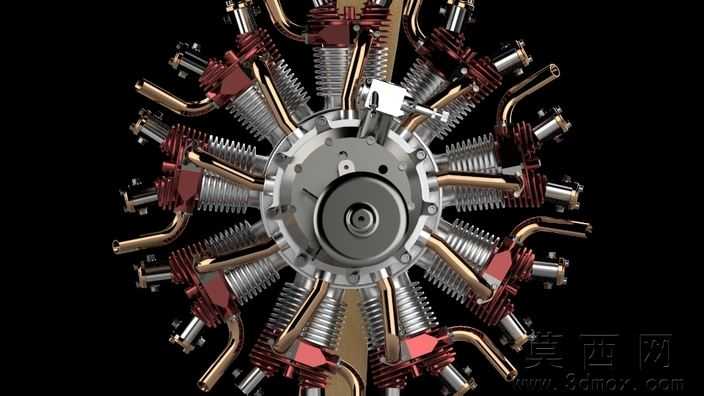

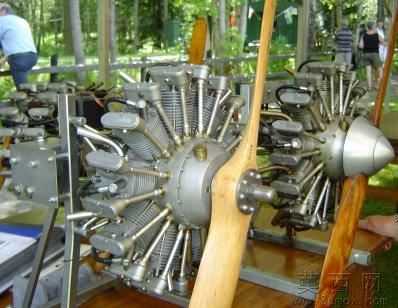

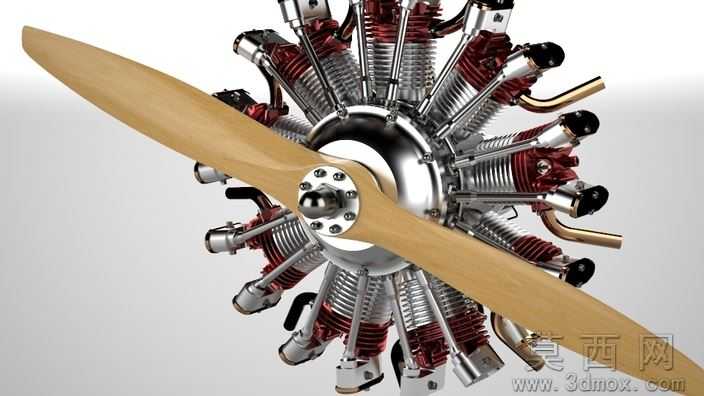

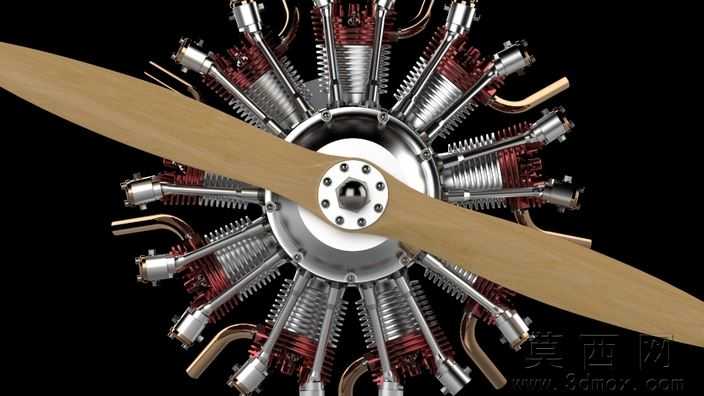

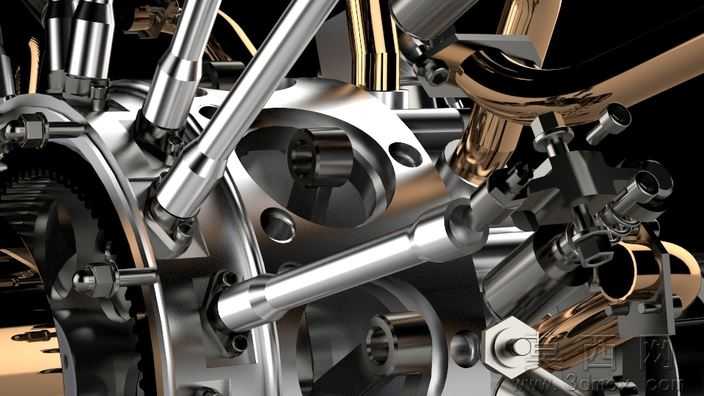

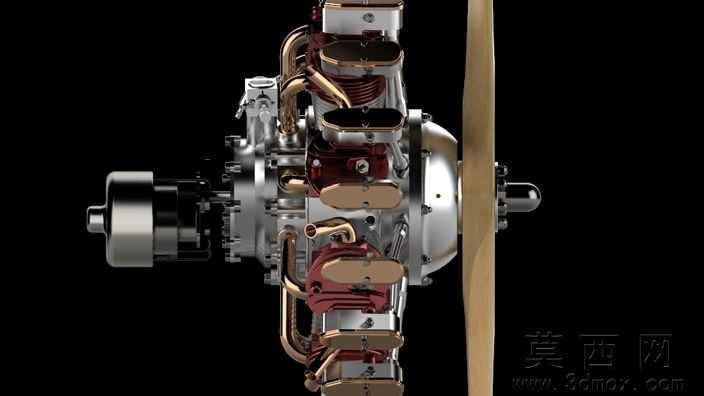

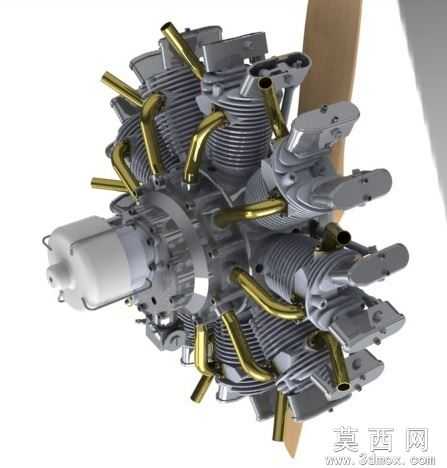

本模型为9缸星型航空发动机搭配木质螺旋桨的高精度三维模型，建模过程严格遵循真实航模发动机的结构逻辑，从核心曲轴箱开始逐步搭建9组径向排布的气缸组件，逐一完成活塞、连杆、气门推杆、化油器、点火模块、散热鳍片等零件的独立建模，再按照星型发动机90度夹角的径向排布规则完成总装配，所有零件的装配间隙、运动干涉均经过校验，可完整模拟曲轴转动带动活塞往复、气门开合的完整运动过程。参数设计上完全匹配真实9缸空冷星型发动机的尺寸比例，气缸缸径25毫米，单缸行程28毫米，总排量124cc，引擎总重约5.5公斤，可输出约10公斤推力，适配转速区间1500-4000rpm，螺旋桨尺寸适配24x18至24x20规格，点火顺序采用星型发动机经典的1-3-5-7-9-2-4-6-8排布，可适配传统机械断电器点火系统或现代Rtronic电子点火系统，化油器采用膜片式结构，润滑系统采用独立油底壳+滴油润滑设计，所有参数均符合航模级9缸星型发动机的真实设计标准。渲染材质上做了精细化区分，气缸散热鳍片、曲轴箱、气门摇臂等金属部件采用抛光铝合金+铸铁哑光材质，还原金属零件的加工质感，气缸头密封垫、点火线束采用耐高温红棕色橡胶材质，螺旋桨采用浅色实木纹理材质，金属管路做了黄铜做旧效果，整体渲染效果逼真，可清晰展示发动机的外观细节与结构层次。结构原理上完整还原了9缸星型发动机的经典设计，9个气缸围绕中心曲轴呈放射状均匀排布，采用主连杆+副连杆的曲柄连杆结构，单根主连杆连接一个活塞，其余8个活塞通过副连杆铰接在主连杆的曲柄销上，气缸头为铝合金压铸成型，每缸设置2个气门，通过推杆机构控制气门开合，气缸套采用铸铁衬套提升耐磨性能，曲轴为钢制锻造成型，搭配滚珠轴承降低转动阻力，空冷散热结构依靠气缸外壁的密集散热鳍片，配合螺旋桨转动产生的气流完成散热，无需额外水冷系统。软件兼容方面，模型提供STEP/IGES通用中间格式，同时包含SolidWorks2010原生格式，可兼容绝大多数主流三维CAD软件，包括UG、Pro/E、Catia、Inventor等，无需格式转换即可直接打开编辑，也可导出STL格式用于3D打印制作实体航模零件。研发教学应用上，该模型可作为航空发动机原理教学的直观演示教具，帮助学习者理解星型发动机的径向排布结构、曲柄连杆运动原理、配气机构工作逻辑，也可作为航模研发设计的参考模型，用于小型航空动力装置的结构验证、装配仿真，还可用于机械设计相关课程的装配练习、运动仿真教学案例，帮助学习者掌握复杂径向动力装置的建模与装配方法。
