普拉特惠特尼PW1000G涡扇发动机三维模型

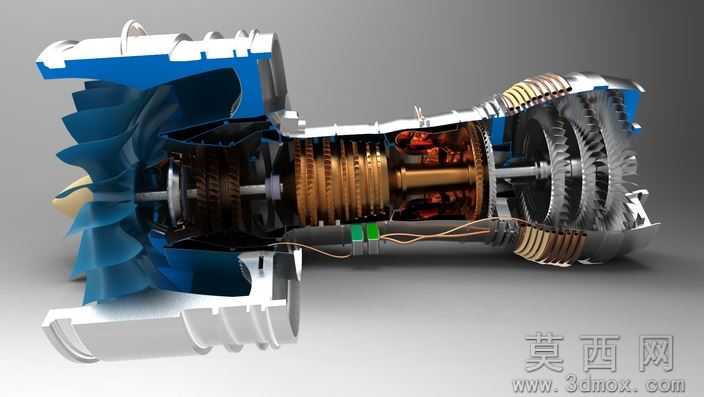

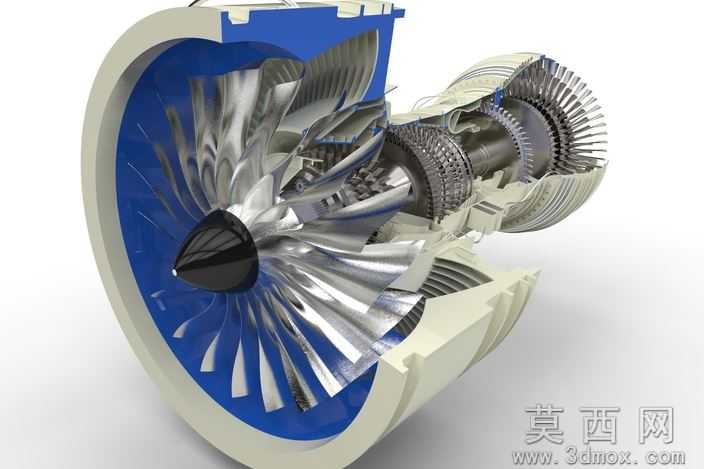

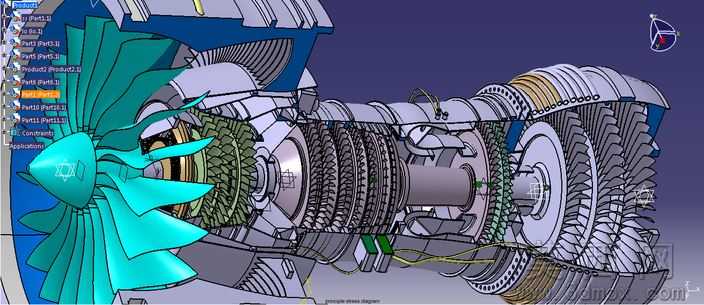

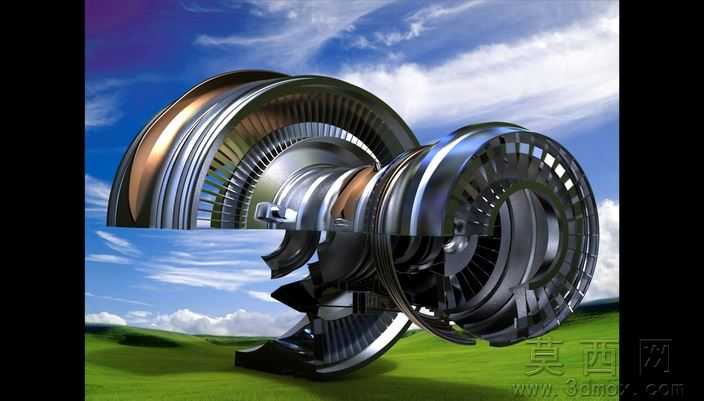

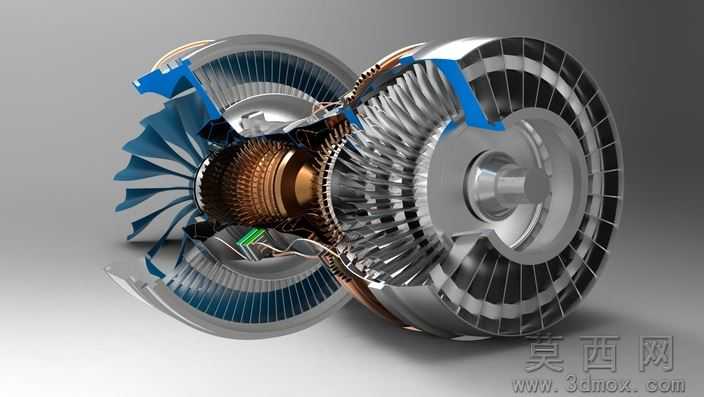

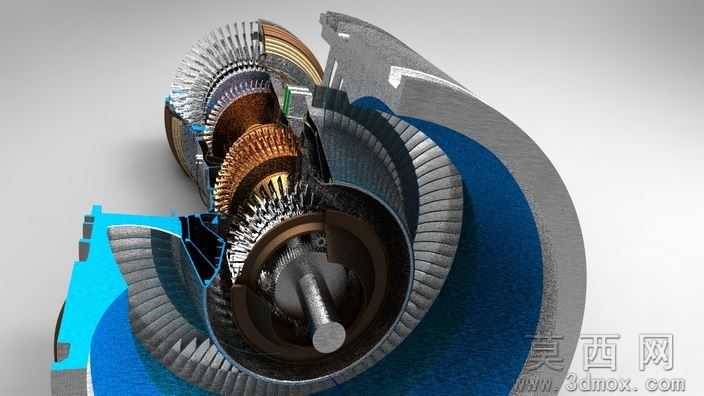

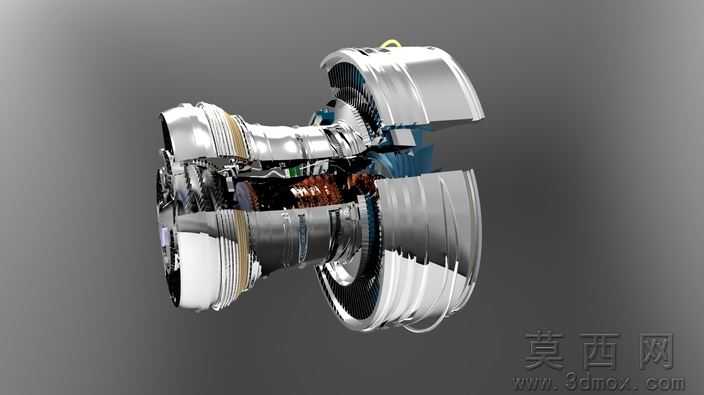

本模型为普拉特·惠特尼PW1000G系列齿轮传动涡扇航空发动机的高精度三维数模，完整还原了该型大涵道比涡扇发动机的全层级结构。建模阶段遵循航空发动机正向设计逻辑，首先完成核心气流通道的参数化草绘，依据公开的PW1000G真实尺寸比例，依次构建进气道唇口、单级大直径风扇叶片、增压级压气机、齿轮传动系统、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管等核心部件，每一级叶片的叶型扭转角度、榫头连接结构、轮盘定位特征均按照真实航发结构逻辑搭建，同时还原了附件机匣、外部管路、传感器安装座等外围附属结构，所有部件间的装配约束完全匹配真实发动机的装配关系，可实现无干涉的装配运动仿真。参数设计层面严格匹配PW1000G系列的实际参数，涵道比设定为12:1，风扇直径1.8米，整体推力覆盖10000磅至17000磅区间，适配MRJ70、MRJ90、CS100、CS300、MC-21、A320neo等多款机型的装机尺寸，各部件的壁厚、安装间隙、连接孔位均按照航空发动机设计规范设置，可直接用于结构验证、尺寸校核等工作。渲染材质部分采用专业工业渲染配置，风扇叶片采用钛合金哑光金属材质，压气机与涡轮叶片添加高温镍基合金的金属质感与热障涂层的细微纹理，燃烧室部件添加高温灼烧后的材质渐变效果，机匣采用航空铝合金的磨砂金属材质，管路与连接件采用不锈钢高光材质，透明部分采用高透亚克力材质模拟观测窗口，整体渲染光影层次分明，金属质感真实，可清晰区分不同功能部件的材质差异。结构原理上完整还原齿轮传动涡扇的核心特征，风扇通过齿轮减速系统与低压涡轮连接，实现风扇低压低速、低压转子高压高速的最优工作转速匹配，模型可清晰展示外涵道与内涵道的气流走向，压气机逐级增压、燃烧室油气混合燃烧、涡轮膨胀做功的完整工作流程，各转子的支撑结构、轴承安装位、封严结构均有明确体现，可直观演示大涵道比涡扇发动机的工作原理。软件兼容方面，模型提供STL、CATIA、Autodesk Inventor等多种格式文件，可直接导入CATIA V5/V6、SolidWorks、UG NX、Inventor等主流三维CAD软件打开编辑，STL格式可直接用于3D打印验证，模型无破面、无缺失特征，装配树结构清晰，可单独拆解任意部件进行编辑修改。研发教学应用层面，该模型可作为航空航天专业的教学辅助教具，用于航空发动机构造、航空动力系统等课程的可视化教学，帮助学生直观理解大涵道比涡扇发动机的内部结构与工作原理；也可用于航空动力研发领域的方案验证、结构展示，为新型齿轮传动涡扇发动机的研发提供结构参考；同时可用于航空科普展品制作、3D打印航模配件、航空主题文创设计等场景，具备极高的教学价值与工程参考价值。
