带辅助驱动轮的脚踏滑板车结构设计

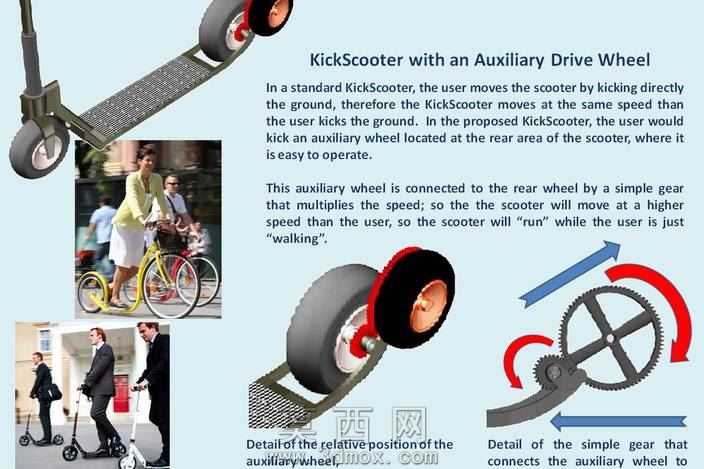

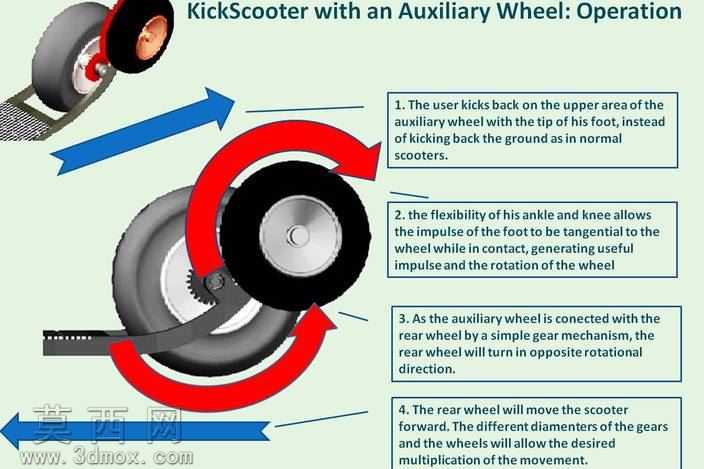

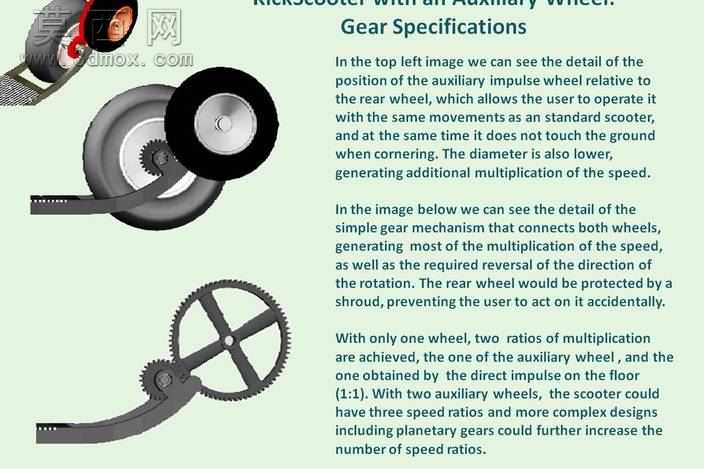

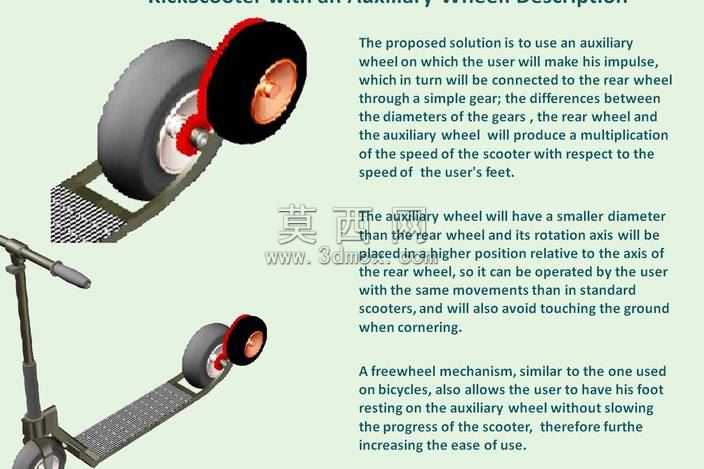

本作品为带辅助驱动轮的脚踏滑板车三维建模设计，整体建模过程围绕代步工具的轻量化与传动效率优化展开。建模阶段首先完成滑板车主体承载踏板的曲面构建，采用扫掠命令生成符合人体站立踩踏的防滑纹理板面，踏板边缘做圆角过渡处理避免应力集中，同时匹配前后轮的安装定位孔位，保证整体结构的装配精度。转向立管部分采用参数化建模方式，可根据不同使用人群的身高需求调整立管高度，把横位置做防滑纹理包覆的建模处理，还原真实握持的触感细节。核心的辅助驱动轮结构是本次建模的重点，首先完成后轮与辅助轮的同轴定位装配，通过渐开线齿轮建模命令生成相互啮合的传动齿轮组，大齿轮与后轮同轴固定，小齿轮与辅助驱动轮同轴连接，通过齿轮齿数比的参数设定实现转速放大效果，建模过程中严格校验齿轮啮合的侧隙与重合度，避免传动过程中出现卡滞问题。辅助轮的安装支架采用钣金折弯特征建模，支架位置设置在滑板车尾部下方，保证用户正常脚踏滑行时辅助轮不会接触地面，仅在用户需要提速时通过脚部施力下压尾部，让辅助轮接触地面实现动力传递。渲染阶段针对不同部件赋予对应材质，踏板采用磨砂铝合金材质，轮组采用橡胶胎面搭配硬质塑料轮毂，齿轮部件赋予金属钢材质并添加表面淬火的纹理细节，转向把套赋予软质橡胶材质，整体渲染效果还原真实产品的材质质感。设计思路上保留传统滑板车便携灵活的优势，通过齿轮增速的辅助驱动结构，让用户无需大幅提升蹬地频率即可获得更高的滑行速度，降低长距离滑行的体力消耗，同时辅助轮的非接触式常态设计不会影响传统滑板车的原有操作体验，结构简单可靠，适合日常短途代步使用。建模过程中还对传动结构的受力情况做了简化模拟，验证齿轮传动过程中的载荷分布，确保结构强度满足日常使用的承重需求，所有装配部件均做干涉检查，保证各运动部件在动作过程中不会出现碰撞干涉。
