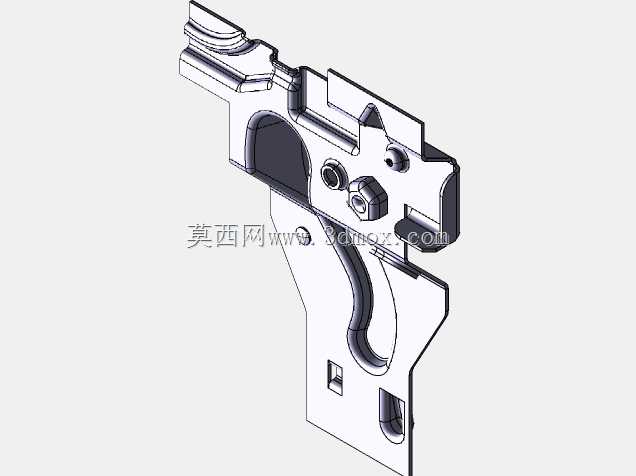

传感器配套异形金属薄板安装结构件

　　这款金属薄板构件是传感器配套的安装承载结构，主要应用在工业传感检测场景中，作为光电、接近类传感器的安装基体，适配自动化产线、检测工位的传感单元固定需求，能够在紧凑的设备内部空间里，为传感元件提供稳定的安装定位基准，同时兼顾周边走线避让、相邻部件的装配间隙要求。从结构设计来看，构件整体采用薄金属板材冲压成型，轮廓做了多段异形裁切，不同位置的弯折、开孔对应不同的装配需求：侧边带限位卡槽的结构用于和设备机架快速卡接定位，减少装配时的调整工时；板面上分布的不同直径螺纹孔、沉孔，分别对应传感器本体固定、走线压片安装、防护盖板连接的功能，其中靠近弧形避让区的两个凸台孔，做了局部翻边强化处理，避免薄板攻丝后螺纹强度不足，

　　在长期设备振动工况下出现滑牙失效的问题。设计过程中优先考虑了安装边界的适配性，构件整体厚度控制在1.5mm，整体外轮廓的最大长宽尺寸控制在85mm*45mm范围内，能够嵌入多数小型传感检测模组的安装腔体内，不会和周边的传动部件、线路排布产生干涉；板身预留的弧形缺口是为了避让传感单元的检测探头伸出路径，保证探头检测面无遮挡，同时缺口边缘做了卷边处理，避免薄板锐边割伤装配人员、损坏传感器线缆外皮。构件上的方形定位孔和腰型调节孔配合使用，既可以在初装时快速完成位置预定位，也能在后期传感校准阶段，实现小范围的位置微调，满足检测距离的校准需求。从实际使用场景出发，这类薄板结构件不需要额外做厚重的支撑加强，

　　依靠自身的弯折翻边结构就能获得足够的结构刚度，在设备长期运行的振动环境下不会出现形变偏移，保证传感器检测位置的稳定性；板身表面做了发黑防锈处理，适配工业车间多油污、多粉尘的使用环境，不会因为长期锈蚀导致装配孔位堵塞、结构强度下降。不同于标准的平板安装支架，这款异形薄板结构把安装固定、走线避让、探头让位、位置微调的功能整合在单一冲压件上，减少了传感模组的装配零件数量，降低整体模组的重量和装配复杂度，在小型化传感检测单元的设计中，这类集成化薄板结构能够有效压缩整体模组体积，适配设备紧凑化的设计趋势。
