乘用车燃油存储箱体结构设计方案

　　这款车用燃油存储箱体，主要适配小排量乘用车型的底盘安装布局，日常承担车辆行驶过程中燃油的稳定存储、供给缓冲功能，是整车燃油供给系统的核心承载部件。从实际装车场景来看，这类箱体多布置于车辆后排座椅下方与后桥之间的底盘空余区域，需要在有限的底盘空间内兼顾储油容积、通过性、碰撞安全性多重要求，设计过程中需要反复核对周边悬架部件、排气系统、车身底板的安装间隙，避免车辆行驶过程中出现运动干涉。

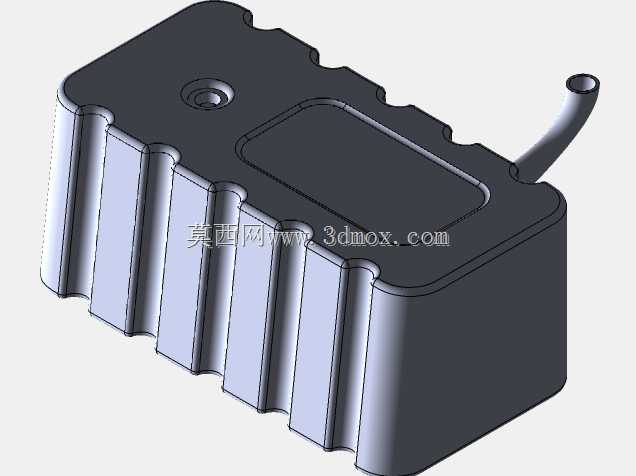

　　结构设计上，箱体主体采用带竖向加强筋的矩形腔体布局，侧壁的多道竖向凸起筋条并非装饰结构，一方面可以在不额外增加箱体壁厚的前提下大幅提升壳体的结构刚度，降低车辆行驶过程中燃油晃动产生的箱体形变，减少异响传递到车内；另一方面筋条形成的竖向凹槽可以适配底盘上的安装固定卡扣位，让箱体安装时的定位更精准，不需要额外设计复杂的安装支架就能实现牢靠固定。箱体上表面预留的内凹区域，是为燃油泵总成安装预留的装配位，内凹的沉台结构可以对燃油泵形成侧向防护，避免车辆托底时硬物直接撞击燃油泵本体造成泄漏。

　　侧面延伸出的弯管结构是燃油加注与通气的集成接口，弯曲角度完全匹配车身侧围的加注口走向，管路的弯折半径经过校核，既保证加注燃油时的气阻在合理范围，不会出现加油跳枪过早的问题，也能在车辆发生正面或侧面碰撞时，通过管路的预变形吸收部分冲击能量，避免接口处直接断裂造成燃油泄漏。箱体的边角全部采用大圆角过渡处理，没有尖锐的直角结构，一方面是塑料吹塑成型工艺的要求，可以减少成型过程中的应力集中，降低长期使用后箱体开裂的风险；另一方面圆角结构在车辆发生底部碰撞时，可以更好地分散冲击力，避免局部应力过大造成箱体破损。

　　从安装边界来看，这款箱体的整体高度控制在适配常规乘用车底盘离地间隙的范围内，底部没有突出的结构，不会降低车辆的最小离地间隙，上表面的轮廓完全贴合车身底板的造型，和底板之间预留了10mm左右的间隙填充缓冲隔热垫，既可以隔绝排气系统传递的热量，避免箱体内燃油温度过高产生过多蒸发油气，也能防止车辆行驶过程中箱体和车身底板直接接触产生振动噪音。箱体的容积设定匹配对应车型的续航要求，在保证储油量满足日常通勤与中短途出行需求的同时，不会因为体积过大侵占后备箱或者后排乘员舱的空间。设计过程中还考虑了燃油晃动的抑制，虽然模型未展示内部结构，但外部加强筋的布局已经为内部防浪板的安装预留了对应的固定点位，后续可以直接在对应位置加装防浪板，减少车辆加减速、转弯时燃油的剧烈晃动，提升燃油供给的稳定性。
