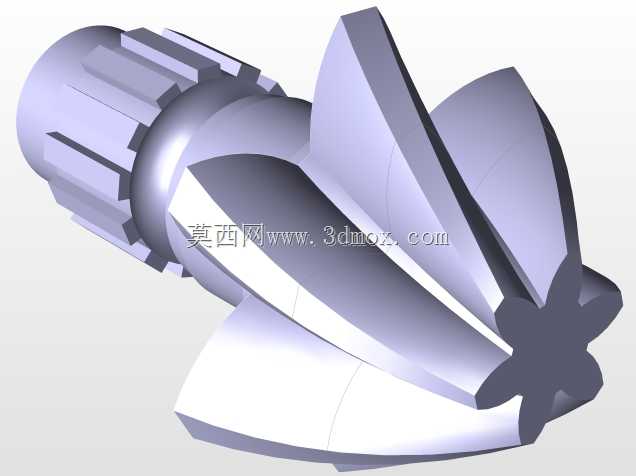

带花键连接端螺旋齿斜齿轮结构

　　这款斜齿轮的设计，首先考虑的是小空间内高载荷传动的适配性，齿部采用螺旋齿构型，相比直齿圆柱齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程中冲击、振动和噪声都能得到有效控制，适合中高速、载荷存在小幅波动的传动场景，常见于精密仪器的动力传递链路、小型伺服传动机构以及需要平稳换向的传动工位。连接端采用的是外花键结构，这种结构相比平键连接，能承受更大的扭矩载荷，同时对中性更好，装配时可以沿轴向小幅调整安装位置，适配不同的轴系装配间隙，花键的齿形做了倒棱处理，避免装配时刮伤配合轴的花键槽，也能减少应力集中导致的齿根断裂风险。齿部的螺旋角经过匹配计算，既保证足够的啮合重合度，又不会产生过大的轴向力，

　　配套的轴承选型可以不用额外加大轴向承载规格，能压缩整个传动组件的径向和轴向安装尺寸，整体安装边界的径向最大尺寸集中在齿顶圆位置，轴向长度覆盖花键连接段到齿端的全部区域，安装时需要预留齿侧啮合的间隙调整空间，避免齿面卡滞导致的磨损加剧。设计过程中，齿根位置做了圆弧过渡处理，没有尖锐的棱角，能分散传动时的弯曲应力，提升轮齿的抗弯曲疲劳强度，齿面的构型是等螺旋角设计，啮合时齿面接触线是倾斜的，单位面积的接触应力更小，能延长齿轮的使用寿命，适合长期连续运转的传动场景。端部的花键段长度经过匹配，既保证足够的配合长度传递扭矩，又不会因为过长导致轴系装配时出现过定位的问题，花键的齿侧间隙控制在合理范围，既能保证传动时的扭矩传递效率，

　　又能补偿少量的轴系加工同轴度误差，降低对配套零件的加工精度要求，控制整体的加工成本。实际应用中，这类斜齿轮常搭配同模数的斜齿从动轮使用，传动比稳定，在需要正反转切换的工位上，不会出现直齿轮常见的换向冲击问题，能提升整个传动系统的运行平稳性，适合对传动精度有一定要求的中小型设备动力传递环节。
