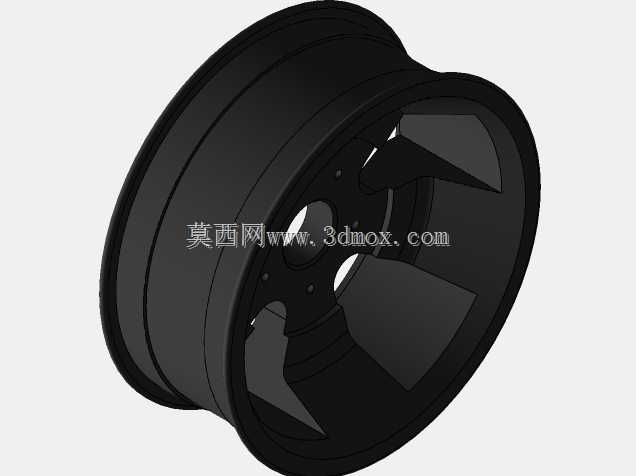

五辐叶片式改装合金轮毂结构设计

　　这款合金车轮主要面向民用乘用车改装场景，同时可适配小型场地作业车辆的行走系统替换需求，作为车辆行走机构的核心承载部件，承担着连接轮胎与车桥、传递驱动与制动力矩、缓冲路面冲击的核心作用。设计阶段首先明确了安装边界参数，轮辋部分采用深槽式结构，匹配常规无内胎真空轮胎的装配需求，轮辋的胎圈座角度、凸缘高度均符合乘用车轮辋的通用装配规范，可直接适配对应尺寸的民用轮胎，无需额外定制转接部件。轮辐部分采用五组叶片式大开口造型，在保证结构强度的前提下，尽可能增大了辐条间的镂空面积，一方面能为制动系统预留充足的散热风道，车辆在连续制动工况下，行驶气流可直接穿过辐条间隙带走制动卡钳与制动盘的热量，避免制动热衰减；

　　另一方面大开口结构也降低了车轮整体的转动惯量，对于提升车辆起步、制动的响应速度有一定帮助。设计过程中对轮辐的受力路径做了针对性优化，辐条从中心安装盘位置向外延伸至轮辋连接处，采用渐变式厚度设计，靠近安装盘的辐条根部厚度更大，可承受起步、制动时的扭矩输入以及过弯时的侧向载荷，辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂。中心安装区域预留了标准螺栓孔位，孔位分布圆直径匹配主流乘用车的轮毂安装规格，中心孔做了倒角导向设计，方便安装时快速对位，同时安装面的平面度公差控制在合理范围内，保证车轮安装后与车桥法兰面完全贴合，避免高速行驶时出现车轮抖动的问题。轮辋的轮缘部分做了加厚处理，可应对车辆上路肩、

　　过坑洼路面时的侧向冲击，避免轮缘变形导致的轮胎漏气问题。整体结构采用一体化铸造的工艺思路设计，壁厚均匀性经过反复校核，避免铸造过程中出现缩孔、缩松等工艺缺陷，同时在非受力区域做了适度的减薄处理，控制车轮整体重量，实现轻量化与结构强度的平衡。
