机床用成形刀具安装刀架总成结构

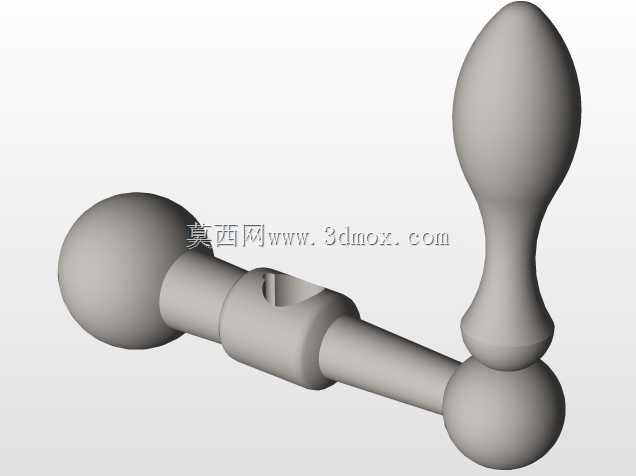

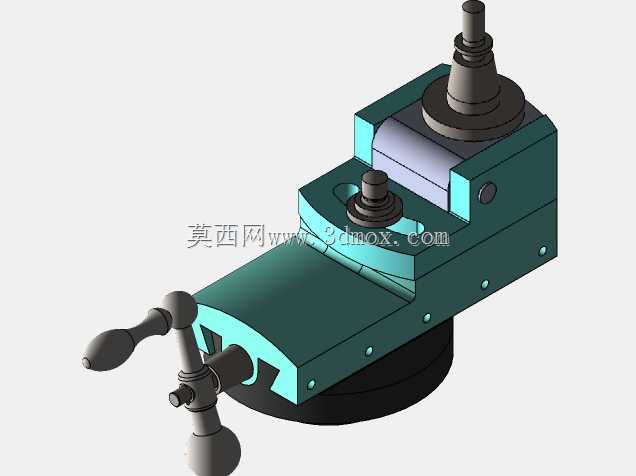

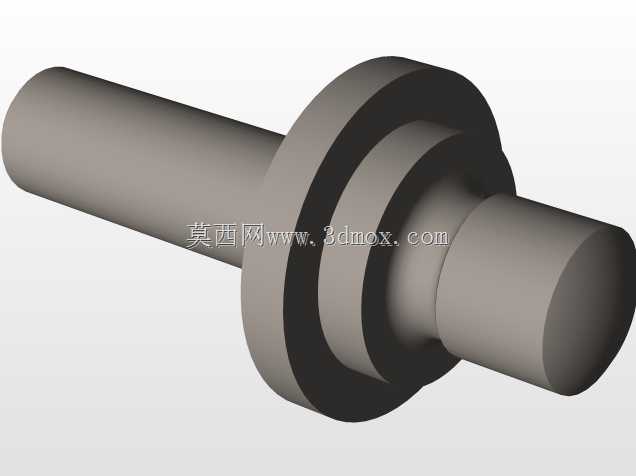

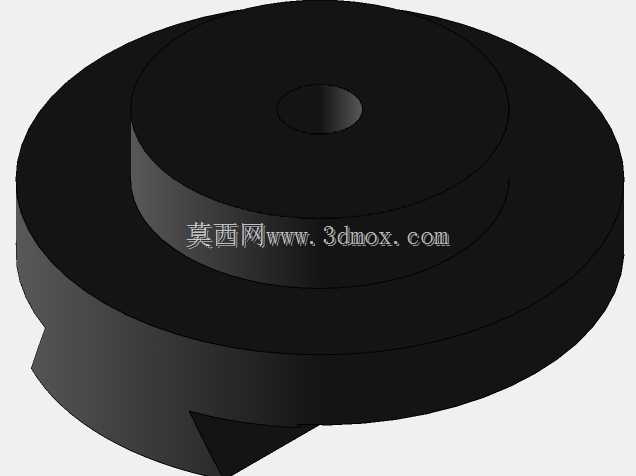

　　在普通车床、小型专用铣床的金属切削工序中，成形刀架是承担异形轮廓面加工的核心配套部件，主要用于装夹各类成形车刀、成形铣刀，替代传统四方刀塔完成复杂型面的单次走刀成型加工，能有效减少多刀换刀的对位误差，在小批量异形轴类、套类零件的加工场景中应用十分广泛。这套刀架总成采用分体式模块化设计思路，底部设置标准机床T型槽适配安装底座，可直接固定在中拖板的标准安装位上，安装边界与普通车床四方刀架的安装孔位完全兼容，无需额外改造拖板结构即可完成换装，底座直径适配多数中小型卧式车床的拖板安装尺寸，整体安装后突出拖板表面的高度控制在常规刀塔的高度范围内，不会与卡盘、尾座产生运动干涉。结构上由黑板、垂直滑块、操作手柄、锁紧杆等核心部件组成，

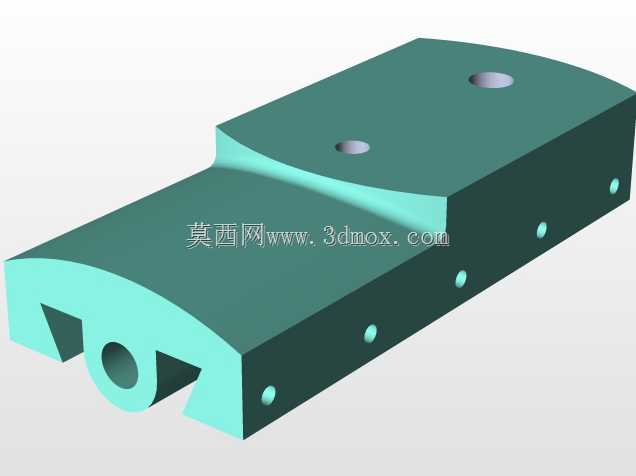

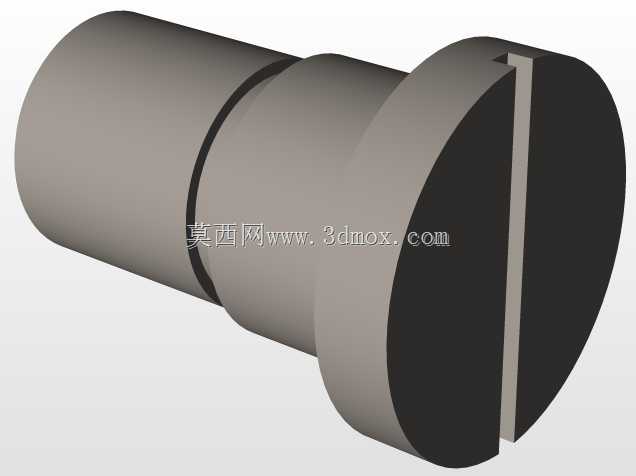

　　垂直滑块部分承担刀具的高度方向微调功能，通过侧面的手轮驱动丝杆带动滑块沿垂直导轨滑动，可实现刀具切削刃高度的微米级微调，调整到位后通过侧面的锁紧杆完成刚性锁止，避免切削过程中出现让刀位移。顶部的刀具安装位采用标准锥柄接口设计，可适配莫氏锥柄的各类成形刀具，接口处设置侧向锁紧螺钉，装拆刀具时无需额外敲击，仅通过螺钉锁紧即可保证刀具与安装座的同轴度，切削过程中不会出现刀具甩动的问题。侧面伸出的操作手柄可驱动刀架整体沿水平方向做小范围进给调整，配合机床本身的纵向进给，可完成圆弧面、异形槽、成型曲面等复杂轮廓的加工，相比传统焊接式刀架，这套结构的调整环节全部采用丝杆副传动，调整过程无旷量，重复定位精度可控制在0.02mm以内，

　　能满足一般精度要求的成型面加工需求。整套结构的运动部件均设置有防尘密封结构，可阻挡切削过程中的铁屑、切削液进入导轨配合面，日常维护仅需定期在注油点加注润滑油即可，长期使用也不会出现导轨磨损导致的精度下降问题。在实际生产场景中，这类成形刀架常被用于加工密封槽、圆弧过渡面、异形螺纹等无法通过标准刀具走刀完成的型面，相比数控编程走刀成型，使用成形刀架配合成形刀加工的效率可提升3倍以上，且加工出的型面一致性更好，对操作工人的技能要求更低，非常适合小型机加工企业的小批量零件生产使用。
