盘形凸轮弹簧复位从动件传动结构

　　这套凸轮从动件结构是自动化进给、工位切换、行程控制类设备里最常见的往复执行单元核心模块，日常在小型包装设备的送料工位、轻工装配线的顶料机构、检测设备的探针升降模组里都能见到同原理的结构落地，核心作用是把凸轮轴的连续旋转运动，转化为从动件沿固定轴向的规律往复直线运动，相比气缸直推的方案，这套纯机械传动的结构能通过凸轮轮廓曲线精准控制从动件的升程、停歇、回程时序，不需要额外布置电磁阀与行程开关，在高速往复工况下的动作一致性更稳定，也不会出现气动系统常见的气压波动导致的行程误差。

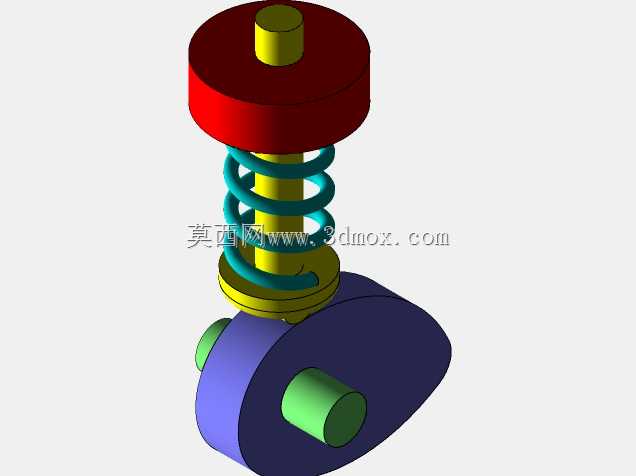

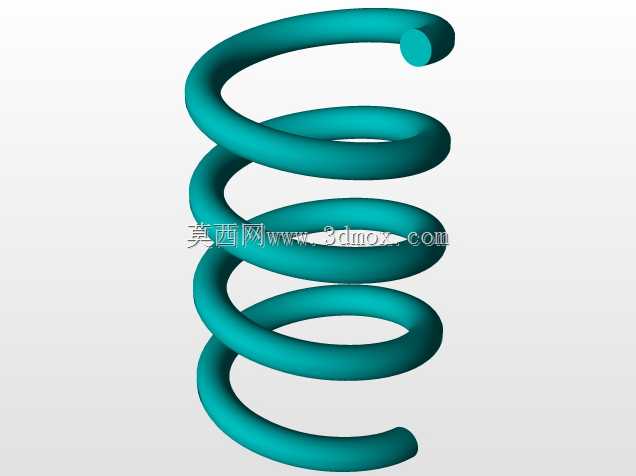

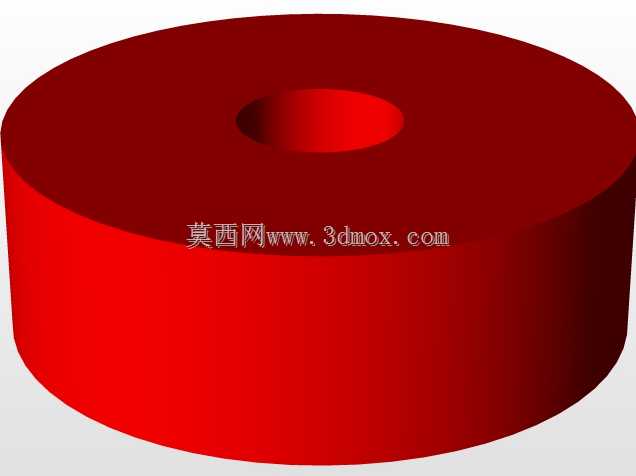

　　从结构组成来看，整套机构分为五个核心部分：底部的盘形凸轮体是运动输入核心，穿装在凸轮轴上随轴同步回转，轮廓面经过曲面拟合，能按照预设的运动规律推动上方从动件抬升；套在从动柱塞外侧的圆柱螺旋压缩弹簧是复位元件，在凸轮轮廓降程阶段提供持续下压力，保证从动件下端的接触头始终贴紧凸轮轮廓面，不会出现运动脱开的跳顿问题；顶部的限位端盖用来约束弹簧的上限位，同时给从动柱塞提供上部导向，避免柱塞升降过程中出现径向偏摆；中间的导向基座同时承担凸轮轴的径向支撑、从动柱塞的滑动导向两个作用，基座内孔与柱塞的配合间隙控制在H7/g6的滑动配合公差区间，既保证升降动作顺滑无卡滞，又能控制径向窜动量避免接触头偏磨凸轮轮廓。

　　设计这套结构的时候，首先要根据实际工况的行程需求确定凸轮的基圆直径与升程量，基圆直径过小会导致凸轮轮廓压力角超过许用值，推程阶段会出现自锁卡顿，基圆过大则会让整套机构的径向安装尺寸冗余，占用过多设备内部空间；其次弹簧的刚度选型要匹配从动件的运动负载与凸轮转速，刚度过小会导致高速回转时从动件无法及时贴合凸轮轮廓，出现运动失真，刚度过大则会加剧凸轮轮廓与接触头的磨损，缩短零件使用寿命；安装边界上，这套结构的凸轮轴两端需要预留轴承安装位，轴端可通过联轴器连接驱动电机或同步带轮，基座底部设置两个定位销孔与安装螺孔，可直接固定在设备安装板上，从动柱塞顶端预留外螺纹接口，可根据实际使用需求加装压头、吸盘、检测探针等不同执行端配件，适配不同的工位作业需求。

　　实际装配过程中需要注意，凸轮轮廓面与从动件接触头的接触面要涂抹润滑脂降低摩擦损耗，弹簧两端要磨平保证端面与轴线垂直，避免弹簧压缩过程中出现偏斜蹭到柱塞外壁，导向基座内孔要做去毛刺处理，防止滑动过程中拉伤柱塞表面，整套结构装配完成后手动盘动凸轮轴，要保证从动件全程升降顺滑，无卡滞、无异常异响，升程与回程的动作节点符合预设的时序要求。
