传感器配套安装钣金壳体结构件

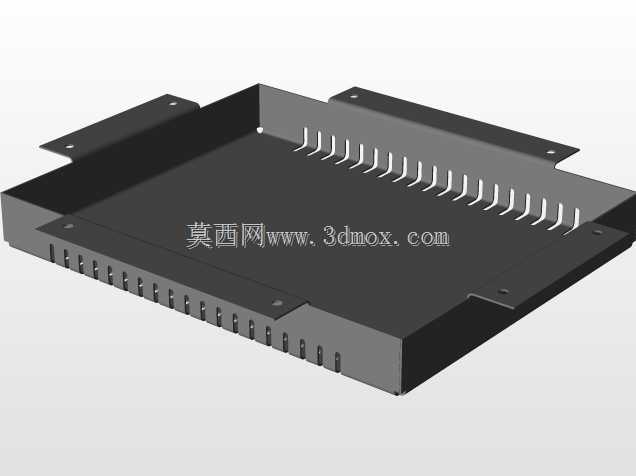

　　这款钣金结构件主要服务于工业传感类设备的内置安装场景，常见于工业自动化产线的检测工位、环境监测设备的内部承载单元、工控机柜内的传感模块固定位，承担核心传感元件的防护、定位以及电磁屏蔽辅助作用。从结构设计来看，整体采用一体化折弯成型工艺，主体为浅槽式承载基底，槽体边缘预留多组带安装孔的外延折边，安装孔位采用等距排布设计，可适配M3-M4规格的标准紧固件，安装时可直接通过折边孔位将整个构件固定在设备内部的安装立柱或者PCB载板上，无需额外设计转接支架，能有效缩减设备内部的装配空间占用。槽体侧壁设计有连续的梳齿状开槽结构，这类开槽一方面是为传感元件的外接排线预留走线路径，每一个齿槽对应一组引脚的出线位置，可避免多组排线交叉缠绕，

　　装配时能直接将排线顺着齿槽规整排布，减少线束整理的工时；另一方面，连续开槽也能平衡构件内部与设备腔体的空气流通，避免传感元件工作时产生的局部热量积存在封闭槽内，提升元件长时间工作的稳定性。构件的折弯圆角均采用钣金加工常规的R0.5-R1工艺圆角，无尖锐毛刺结构，装配过程中不会划伤操作人员或者破坏线束绝缘层，折边处均做了压平加强处理，在板材厚度1.2-1.5mm的常规选型下，整体结构的抗形变能力可满足工业场景下的振动耐受要求，不会因为设备运行产生的持续振动出现折边变形、安装位偏移的问题。设计阶段充分考虑了钣金加工的工艺可行性，所有折弯边的高度均满足最小折弯边距要求，无需额外做工艺缺口即可完成冲压折弯工序，排样时可采用整板套料冲压，

　　材料利用率能控制在82%以上，有效控制单件加工成本。安装边界方面，构件整体的外延安装边突出主体槽体的尺寸控制在8-10mm，安装后不会与周边其他电气元件产生干涉，槽体内部的净空尺寸可适配主流的方形封装传感模块，模块装入后可通过槽体底部的预留定位点做粘接或者螺丝固定，配合侧壁的梳齿走线结构，整个传感模块的装配流程可压缩至单工位30秒以内，适配批量装配的产线节奏。在实际使用场景中，这类钣金构件还可根据不同传感元件的防护需求，在表面做镀锌、喷塑或者导电氧化处理，镀锌处理可适配常规工业环境的防锈需求，导电氧化处理可提升电磁屏蔽性能，避免外部电磁信号对传感元件的检测精度产生干扰，喷塑处理则可提升构件的绝缘性能，适配高压环境下的设备安装需求。
