传感器配套带安装耳法兰式机械基座结构

　　该结构属于传感器配套的安装承载类机械部件，核心应用场景覆盖工业自动化产线的传感单元固定、流体管路压力/流量传感器的对接安装、小型检测设备的传感模块定位场景，在气动控制回路、液压检测工位、环境参数采集终端中都能见到这类结构的实际应用。从实际用途来看，它一方面承担传感器本体与安装基体的连接承载作用，另一方面通过中心通孔结构实现被测介质与传感检测端的导通，周边的带孔安装耳则用于快速完成部件的对位锁附，避免传感器在设备运行过程中受振动、管路应力影响出现偏移，保障检测数据的稳定性。

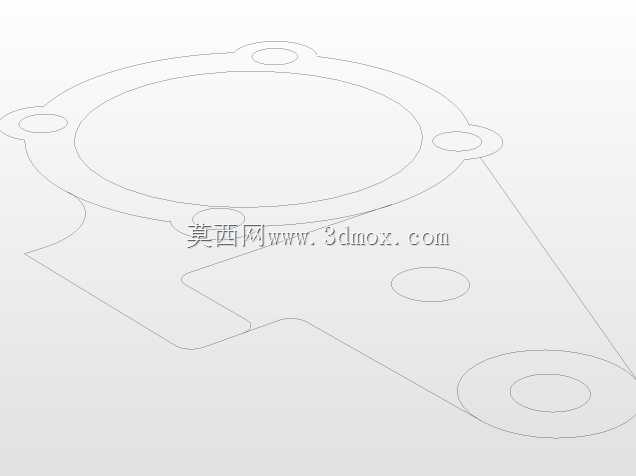

　　设计过程中首先考虑的是安装边界的适配性，中心圆形区域为传感器检测端的配合位，尺寸匹配常规小型传感器的探头外径，周边三个均布的安装耳预留了标准紧固件的穿装孔位，安装孔的中心距经过适配，可直接对应常规设备安装面板、管路法兰端的预留孔位，不需要额外做扩孔或者转接板设计，能有效降低现场安装的改造成本。结构的轮廓做了切边处理，并非完整圆形法兰，这种设计一方面可以缩减部件整体占用的安装空间，在狭窄的设备内腔、密集排布的管路间隙中也能完成装配，另一方面切边形成的平直边可以作为安装对位的基准，装配时对齐基体上的标记线就能快速完成周向定位，减少反复调整角度的时间。

　　从功能特性上看，该结构的平面度公差控制在适配密封要求的范围内，与传感器端面、安装基体端面贴合时可以保证足够的接触面积，配合密封垫片就能实现检测回路的密封，避免被测介质出现泄漏，尤其是在气压、液压检测场景中，这种平面贴合的密封结构可靠性远高于弧面接触结构，长期受压力冲击也不容易出现密封失效问题。结构上的不同直径沉孔、通孔分别对应不同的功能：大直径中心孔为介质导通通道，小直径的沉孔可用于安装定位销或者密封挡圈，进一步限制传感器的轴向窜动，避免检测端在介质压力波动时出现移位。

　　建模过程中优先以安装基准面为草图绘制平面，先确定三个安装耳的孔位中心坐标，再绘制中心主体的轮廓线，切边位置的尺寸根据实际安装空间的最小边界做约束，所有孔位的位置度公差按照机械安装的通用标准设置，保证加工完成后可以直接与标准件适配，不需要二次修配。结构的壁厚设置兼顾了强度与轻量化需求，在满足安装锁紧力、介质压力承载要求的前提下，尽可能缩减不必要的实体区域，既可以降低加工时的材料消耗，也能减少部件自身重量对传感器安装端的负载，尤其适用于移动检测设备、机载传感单元的安装场景，避免额外重量带来的检测精度干扰。
