传感器安装用U型带筋支撑固定座

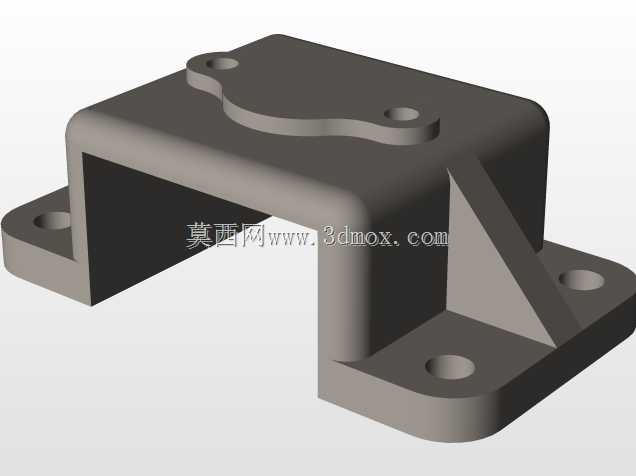

　　这款支撑固定座主要面向工业传感检测场景的安装需求设计，常见应用在自动化产线的工位检测点位、设备运行状态监测点位、流体管路参数检测点位中，用来承托固定各类接触式、非接触式传感器，避免传感器直接悬空安装带来的位置偏移、振动松脱问题。从结构设计来看，整体采用U型跨接式主体结构，上部的平面区域预留了两个沉头安装孔，可直接通过螺栓将传感器本体锁紧固定在顶面，U型的内凹空腔刚好可以容纳传感器的接线端、伸出的检测探头或是配套的接线端子排，避免安装后线缆被挤压弯折，也能给探头留出足够的检测动作空间，不会因为座体结构干涉影响检测精度。两侧向下延伸的支脚末端做了外翻的安装法兰，每个法兰面都预留了通孔，可通过螺栓将整个固定座锁紧在设备机架、

　　安装基板或是型材支架上，其中一侧支脚与顶面之间增设了三角形加强筋，这处设计是考虑到实际使用中传感器接线拉扯、设备运行带来的持续振动，容易让单侧支脚出现应力集中导致断裂，加强筋的设置可以大幅提升支脚与主体的连接强度，即使长期承受交变振动载荷，也不会出现支脚变形、座体开裂的问题。设计过程中对安装边界做了明确的约束，外翻法兰的安装孔间距适配常规工业安装的孔位标准，可直接兼容市面上多数标准型材的安装槽距，不需要额外做转接板适配；U型内凹的深度尺寸经过核算，既能够容纳常规尺寸传感器的尾部接线空间，又不会因为座体过高导致整体重心上移，降低安装后的稳定性。顶面的安装孔位做了沉头处理，锁紧螺栓后螺栓头不会高出安装平面，

　　保证传感器底面可以完全贴合座体顶面，既能够提升安装的贴合度，也能避免螺栓头凸起硌伤传感器壳体。整体的边角位置都做了圆角过渡处理，没有尖锐的加工棱角，一方面可以避免安装作业时划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳强度。实际选型使用时，需要确认待安装传感器的底面尺寸不超过顶面安装平面的有效承载范围，探头的伸出长度不超过U型空腔的净空高度，安装基面的平面度满足锁紧要求，就可以直接通过四个法兰孔完成固定，不需要额外做定制化的结构修改，能够大幅缩短传感检测点位的安装调试周期，降低现场安装的加工成本。
