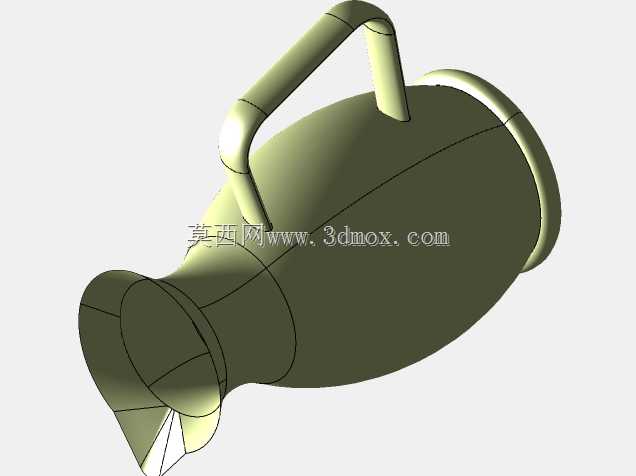

带把手敞口大罐工业结构三维设计

　　这款带把手的敞口大罐结构，在流体物料中转、车间零散液态介质暂存场景中有着较高的适配性，日常生产里可用于承接设备排液、短距离转运小批量切削液或清洗溶剂，也可作为小型配料工序的临时混配容器使用。从结构设计逻辑来看，罐体主体采用变径回转体构型，靠近敞口端逐步收窄形成导流口结构，倾倒物料时可形成稳定的流体束，避免液体沿罐壁外侧流淌造成物料浪费与工位污染；罐体中段为大容积鼓形结构，在同等整体高度下最大化拓展储纳空间，同时鼓形的曲面构型可提升罐体整体的抗形变能力，盛装液体时侧壁受力分布更均匀，减少长期使用后的局部鼓胀变形风险。顶部设置的一体化弯折把手，与罐体侧壁做了顺滑的曲面过渡连接，连接处做了加厚处理，避免承重时出现应力集中断裂的问题，

　　把手的握持弧度贴合人手操作的施力角度，单手提携倾倒时可自然贴合掌心，降低长时间持握的疲劳感，同时把手的高度经过适配设计，提携时罐底距离操作面留有足够安全间隙，不会出现磕碰剐蹭的情况。敞口端的外翻卷边结构，一方面提升了端口的结构强度，避免端口受碰撞出现卷边变形，另一方面也可适配配套的防尘盖结构，闲置时加盖可避免内部物料落入灰尘杂质。从安装与使用边界来看，该罐体放置时依靠底部的环形接触面实现稳定支撑，放置平面的平面度公差需控制在合理范围内，避免放置时出现晃动；罐体整体的外轮廓尺寸适配常规工位的置物架层间距，可直接放置在标准工位架上存储，倾倒时的旋转中心经过把手位置优化，手腕翻转施力时可顺畅控制倾倒角度，无需额外施加过大的扶持力。

　　建模过程中采用曲面构建与实体加厚结合的方式，先通过多段截面线扫掠构建出罐体的基础曲面，调整各段曲面的曲率保证过渡顺滑无突兀折角，之后对曲面做等距加厚处理，再对把手与罐体的连接位置做圆角过渡处理，消除尖锐棱角，既符合生产加工中的脱模要求，也避免日常使用时棱角划伤操作人员。罐体的壁厚经过受力核算，可满足常规密度液态介质的盛装承重需求，不会出现侧壁受压变形的问题，敞口导流口的倾斜角度经过反复调整，保证断流时液体可快速回流至罐内，不会在端口残留液滴。
