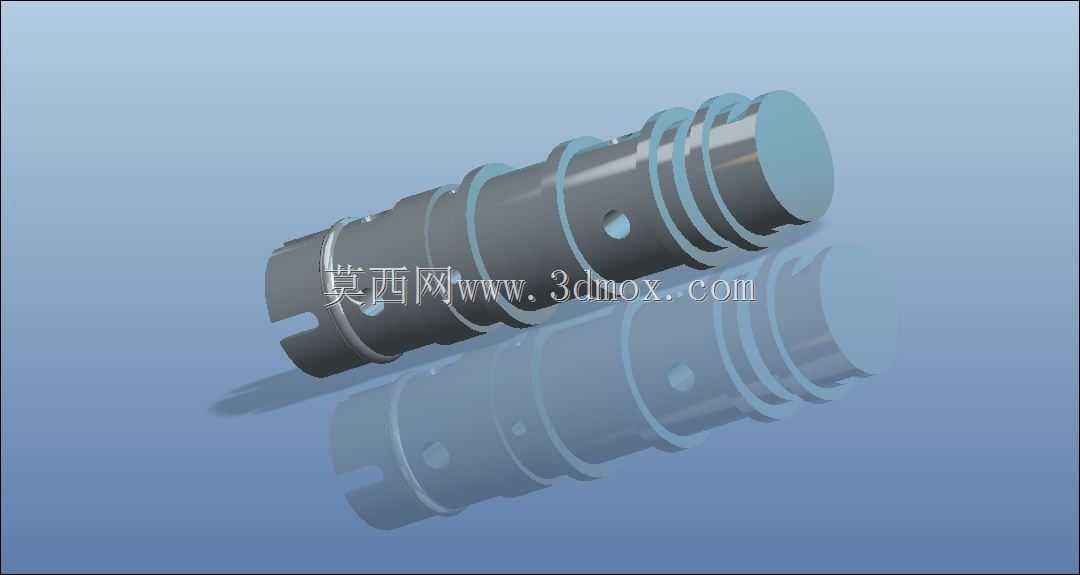

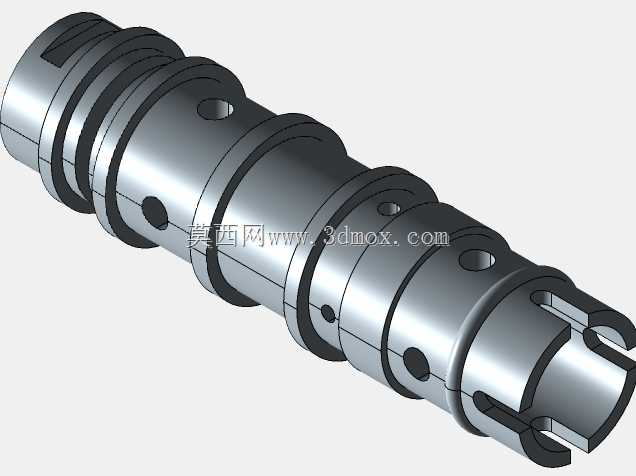

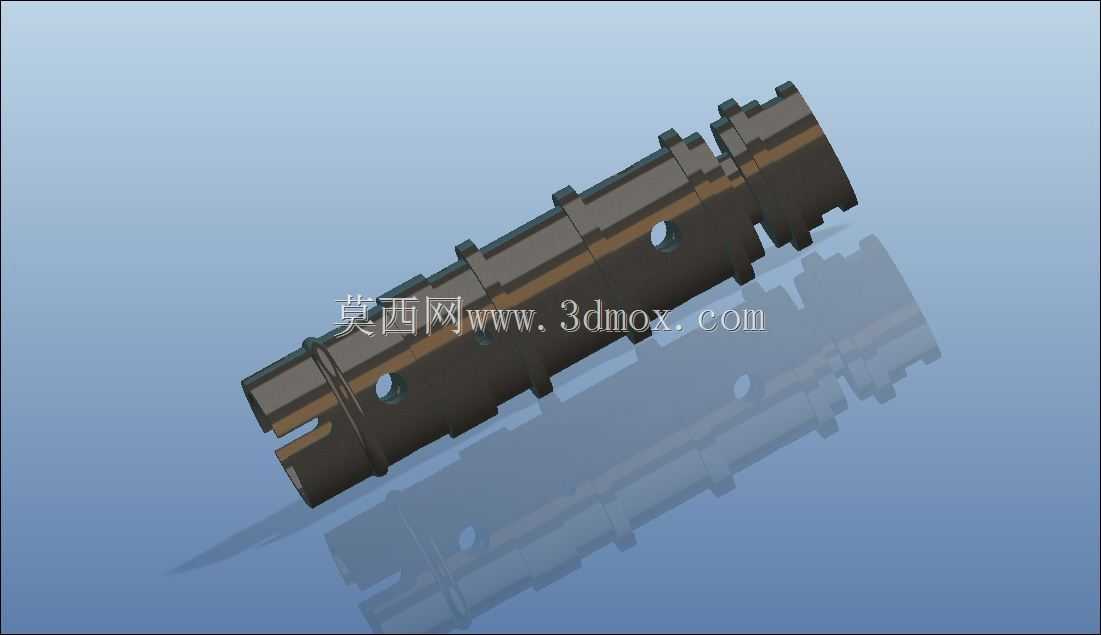

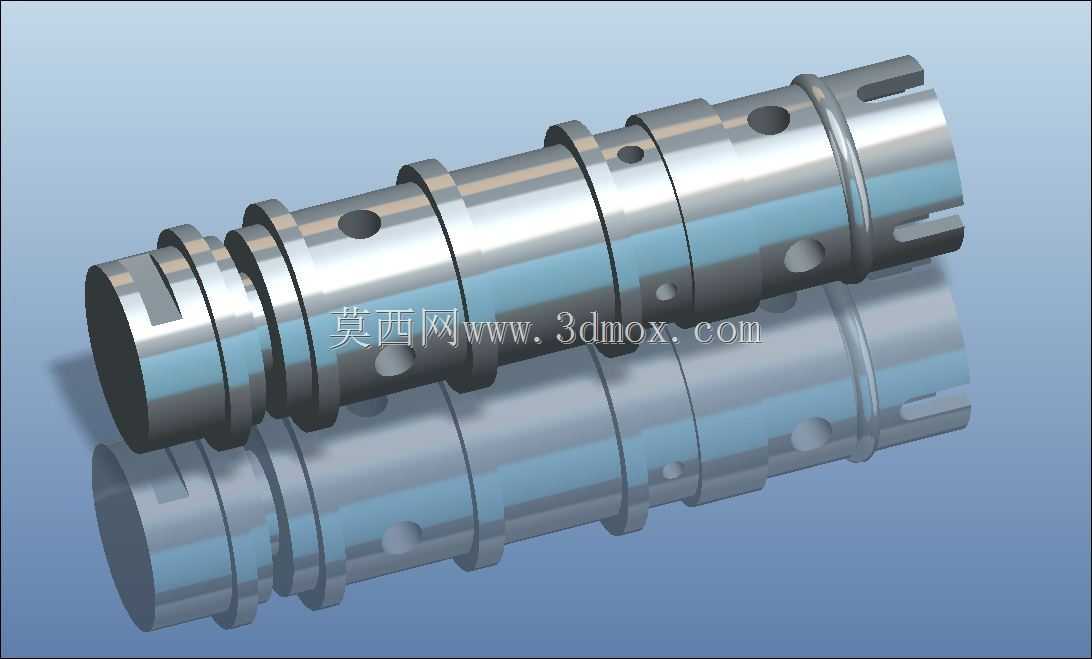

电机外壳原型结构三维设计

　　在常规中小型驱动电机的整机结构体系中，外壳是承担多重核心功能的基础承载构件，本次设计的电机外壳原型，主要适配小功率直流驱动类电机的装配需求，可广泛应用于小型自动化输送线驱动单元、精密检测设备进给机构、民用小型电动工具动力端等场景。从实际工程落地的角度出发，该壳体在设计阶段首先明确了安装边界的约束条件：整体采用长筒式同轴结构，轴向总长度适配对应定子叠片组的堆叠尺寸，径向最大外径与配套端盖的止口尺寸严格匹配，壳体外壁预留的环形凸台结构，一方面用于增强长筒结构的径向刚度，避免压装定子时出现壳体形变导致的定子内圆圆度超差，另一方面凸台上开设的径向通孔，可作为壳体内部绕组的走线出口，同时兼顾电机运行时的内部散热气流通道，

　　避免密闭壳体内热量积聚导致绕组温升过快。设计过程中没有采用多余的装饰性结构，所有几何特征均服务于装配与功能需求：壳体两端的阶梯止口分别对应前端盖、后端盖的安装定位，止口的配合公差选取过渡配合区间，既可以保证端盖装配后的同轴度，降低电机运转时的转子跳动量，也能减少装配过程中的压装难度，适合中小批量的生产装配节奏。壳体侧壁的开孔位置经过反复校核，避开了定子压装时的受力区域，防止压装过程中开孔位置出现应力集中导致的壳体开裂，同时开孔边缘做了小圆角过渡处理，避免穿线时划伤绕组绝缘层。从实际使用场景来看，这类长筒式电机外壳的结构设计，还兼顾了不同安装方式的适配性，外壁的环形槽可配合卡箍实现快速的径向固定，也可通过两端端盖的法兰孔实现端面安装，

　　能够适配不同设备的安装空间要求。在建模过程中，所有特征的壁厚保持均匀，避免注塑或压铸生产时出现缩孔、翘曲等成型缺陷，内壁的尺寸精度按照定子压装的过盈量要求预留了合理的公差带，保证定子压装后不会出现轴向窜动，同时壳体的内孔与两端止口的同轴度公差控制在合理范围内，从基础结构上保障电机装配后的气隙均匀度，降低电机运转时的电磁噪音与振动幅值。不同于量产定型的电机外壳，该原型结构保留了一定的修改余量，可根据后续测试的温升数据、振动测试结果调整散热孔的数量与位置，也可根据不同的安装需求调整外壁凸台的尺寸与位置，为后续的产品迭代预留了足够的设计空间，能够快速适配不同细分场景下的小功率电机定制化需求。
