齿轮电机用行星滚筒传动结构设计

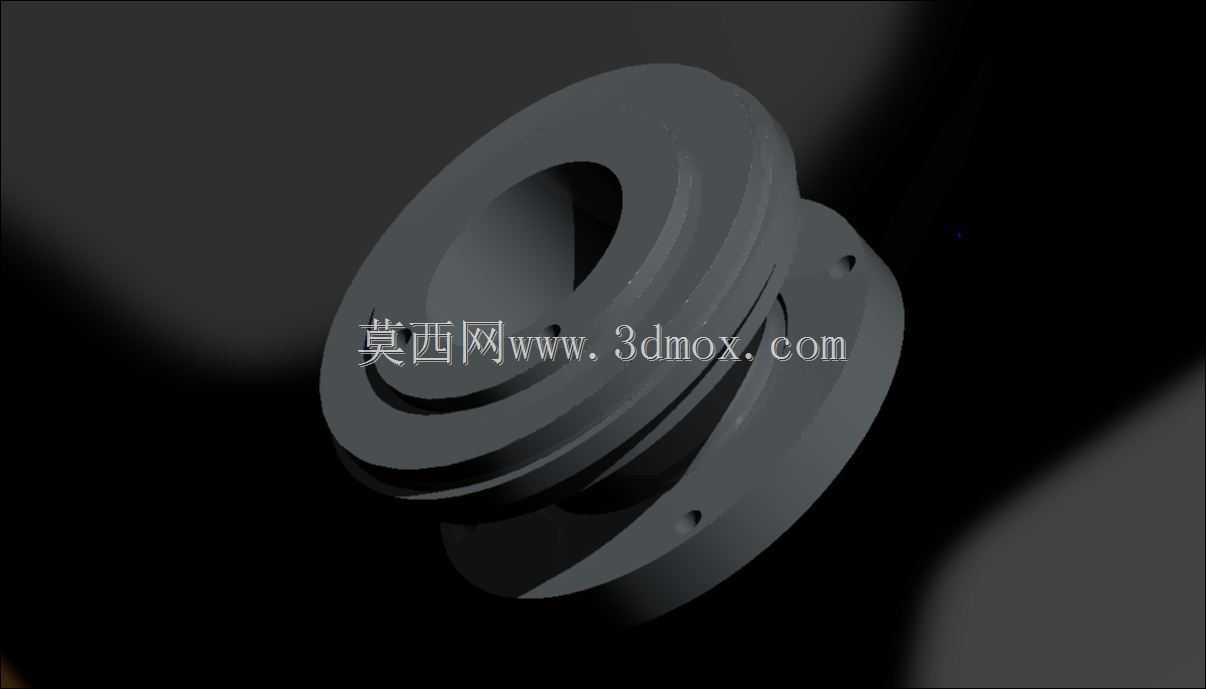

　　在齿轮电机的动力传输链路中，行星滚筒传动是承担扭矩传递、转速匹配的核心功能部件，这类结构常被应用在对传动平稳性、结构紧凑度有较高要求的伺服驱动、小型减速模组场景中，区别于常规平行轴齿轮传动，行星式的滚筒排布能在更小的径向尺寸下实现更高的扭矩密度，适配安装空间受限的动力输出端。该传动构件整体采用高强度合金钢作为基材，从结构设计逻辑上，外层滚筒作为扭矩输出的承载构件，内部嵌套的多层环形结构分别对应行星轮安装位、保持架定位槽以及中心输入轴的配合孔位，层间预留的环形间隙用于填充润滑脂，同时在相邻滚动接触面设计有微米级的粗糙度要求，避免长期运转下的磨粒磨损。从安装边界来看，该结构的轴向定位依靠两端的台阶面实现，径向配合公差选取过渡配合等级，

　　既保证装配时的同轴度要求，也能避免过盈配合带来的装配应力集中，外层滚筒的外圆面做了高光整加工，可直接作为动力输出面配合外接传动带或摩擦轮使用，不需要额外加装输出联轴器。在实际选型应用中，这类行星滚筒传动常被集成在小型齿轮电机的输出端，用于自动化生产线的小型输送辊驱动、精密检测设备的进给传动，以及小型伺服执行机构的动力减速环节，相比常规的行星齿轮减速结构，滚筒式的设计省去了额外的输出轴套构件，能进一步缩短传动链的轴向长度，降低整体模组的重量。设计过程中需要重点考量各层环形构件的同轴度公差，若同轴度偏差超过0.02mm，运转时会出现周期性的振动噪音，同时会加速接触面的疲劳磨损，缩短构件的使用寿命；

　　层间的密封结构采用内置式的环形密封槽设计，不需要额外加装外置密封端盖，能进一步压缩整体结构的安装尺寸，适配狭小的设备内部安装空间。在动力传输特性上，该结构能实现单级3-5倍的减速比，传动效率维持在90%以上，相比同减速比的蜗轮蜗杆结构，传动效率提升20%左右，更适合对能耗有要求的连续运转场景；合金钢材质经过调质处理后，表面硬度达到HRC28-32，芯部保持足够的韧性，既能承受运转时的接触应力，也能抵抗瞬时冲击载荷带来的结构变形，避免出现断齿、滚筒开裂等失效问题。
