V型六缸内燃机总成结构三维设计

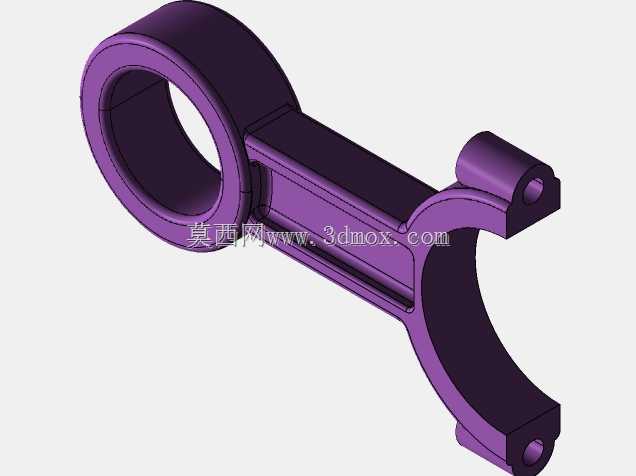

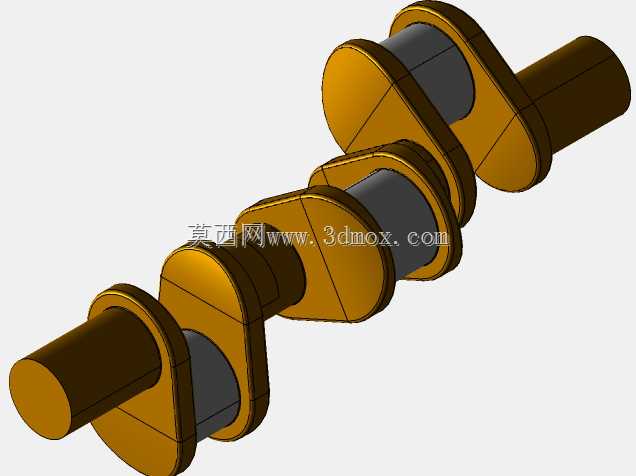

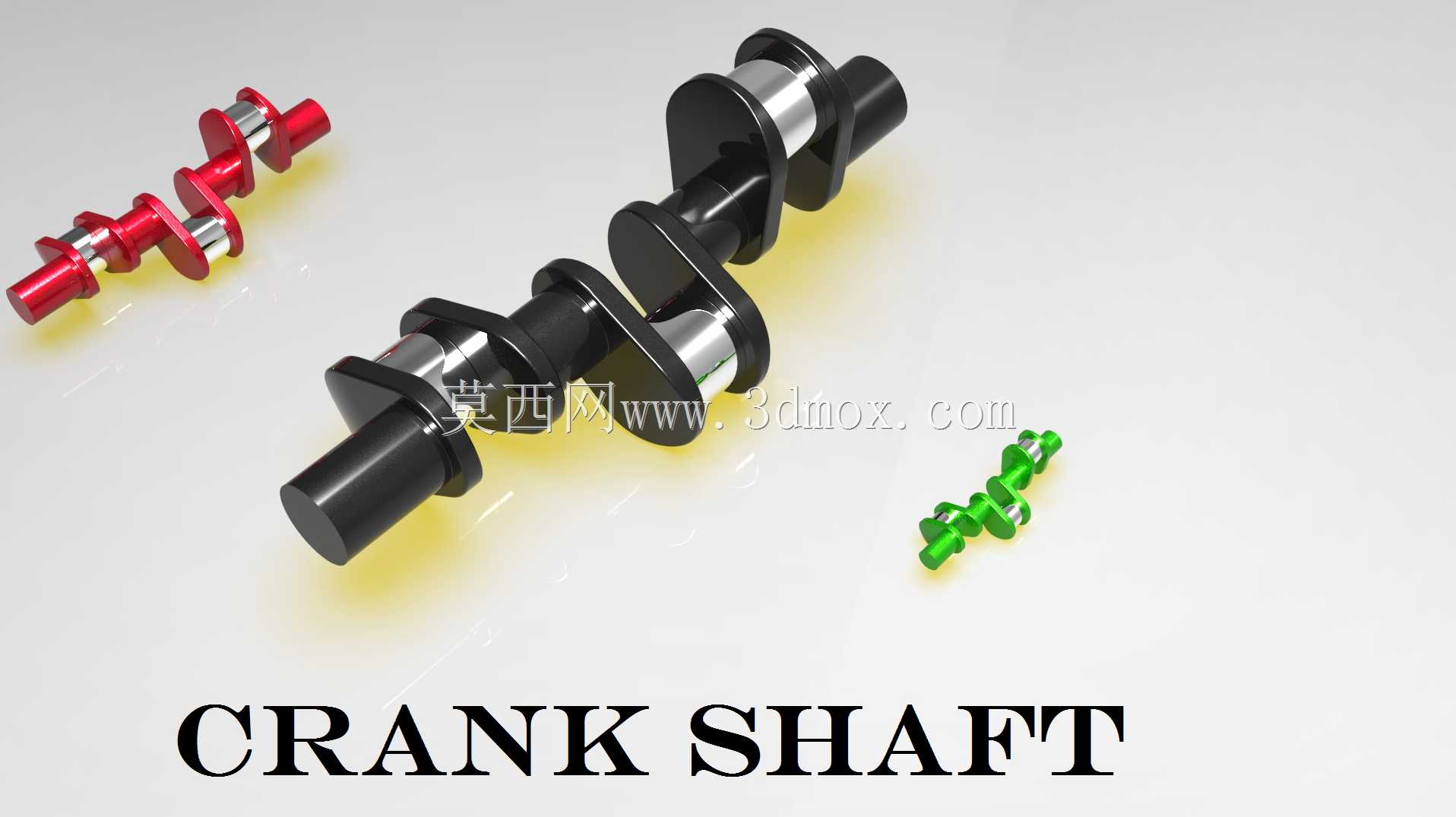

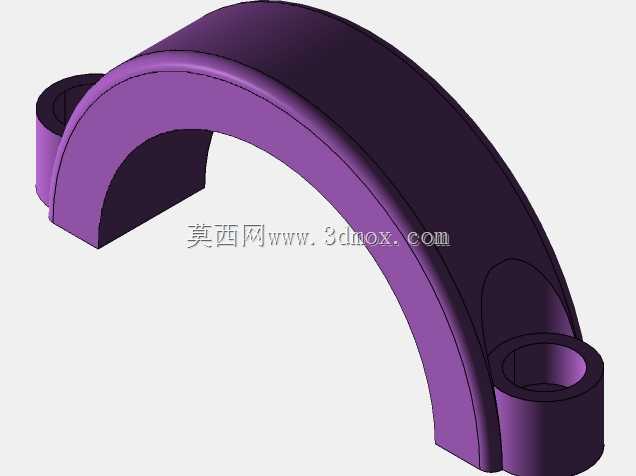

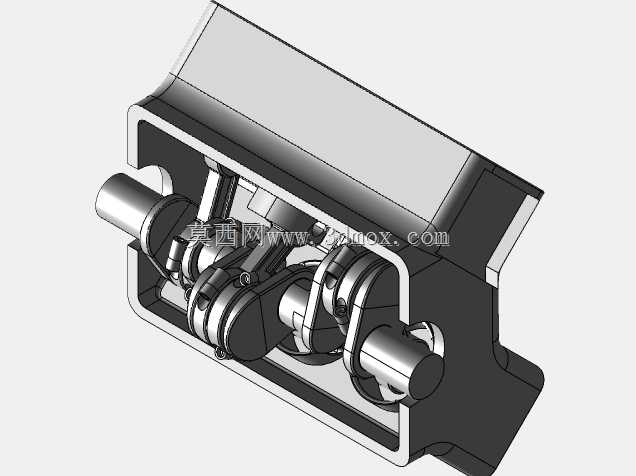

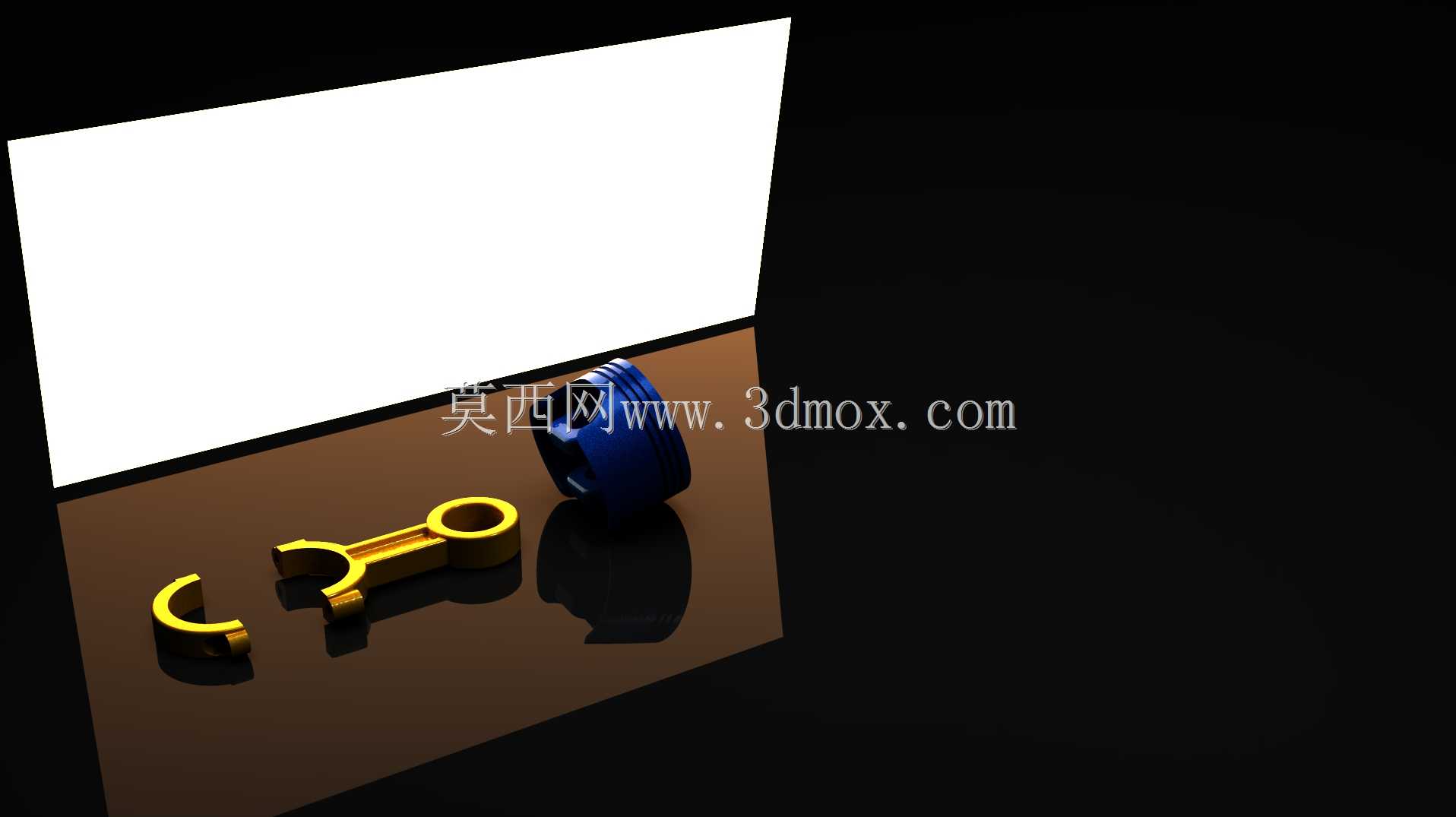

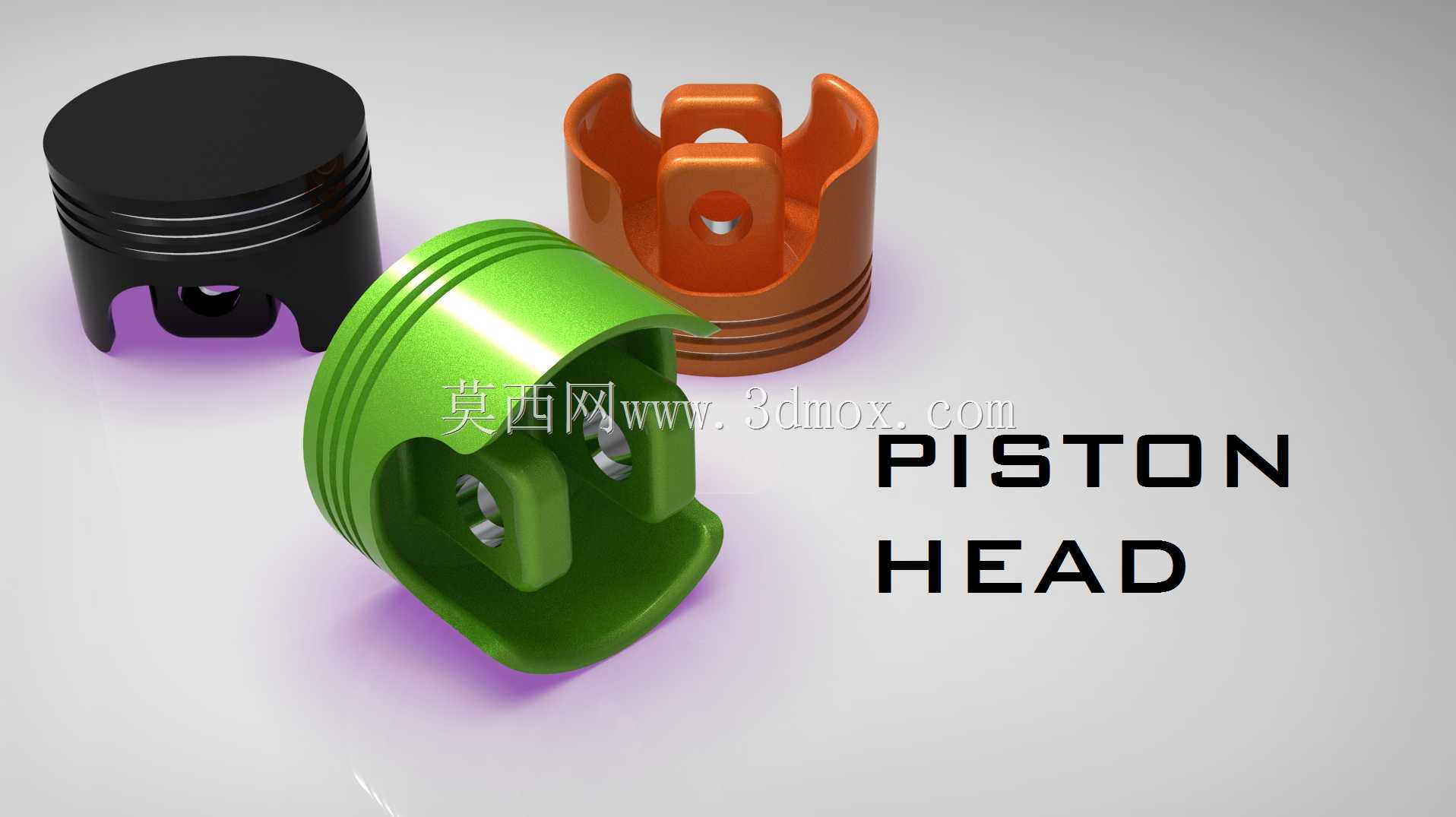

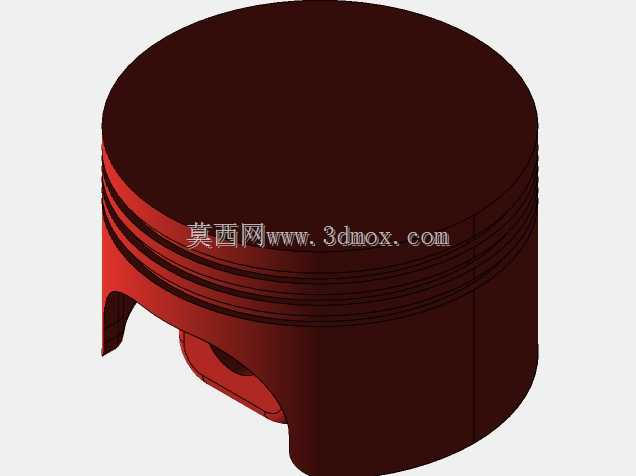

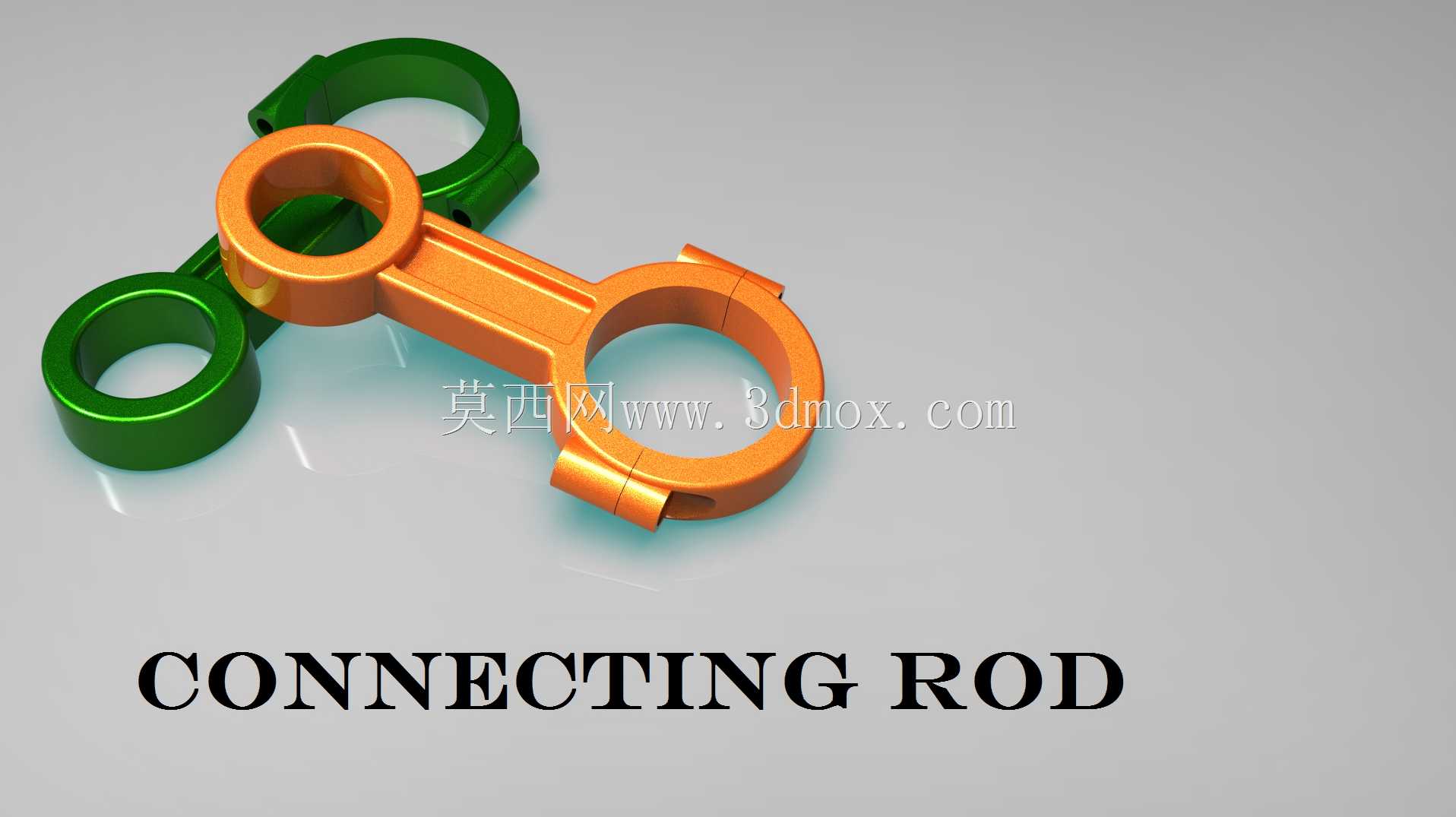

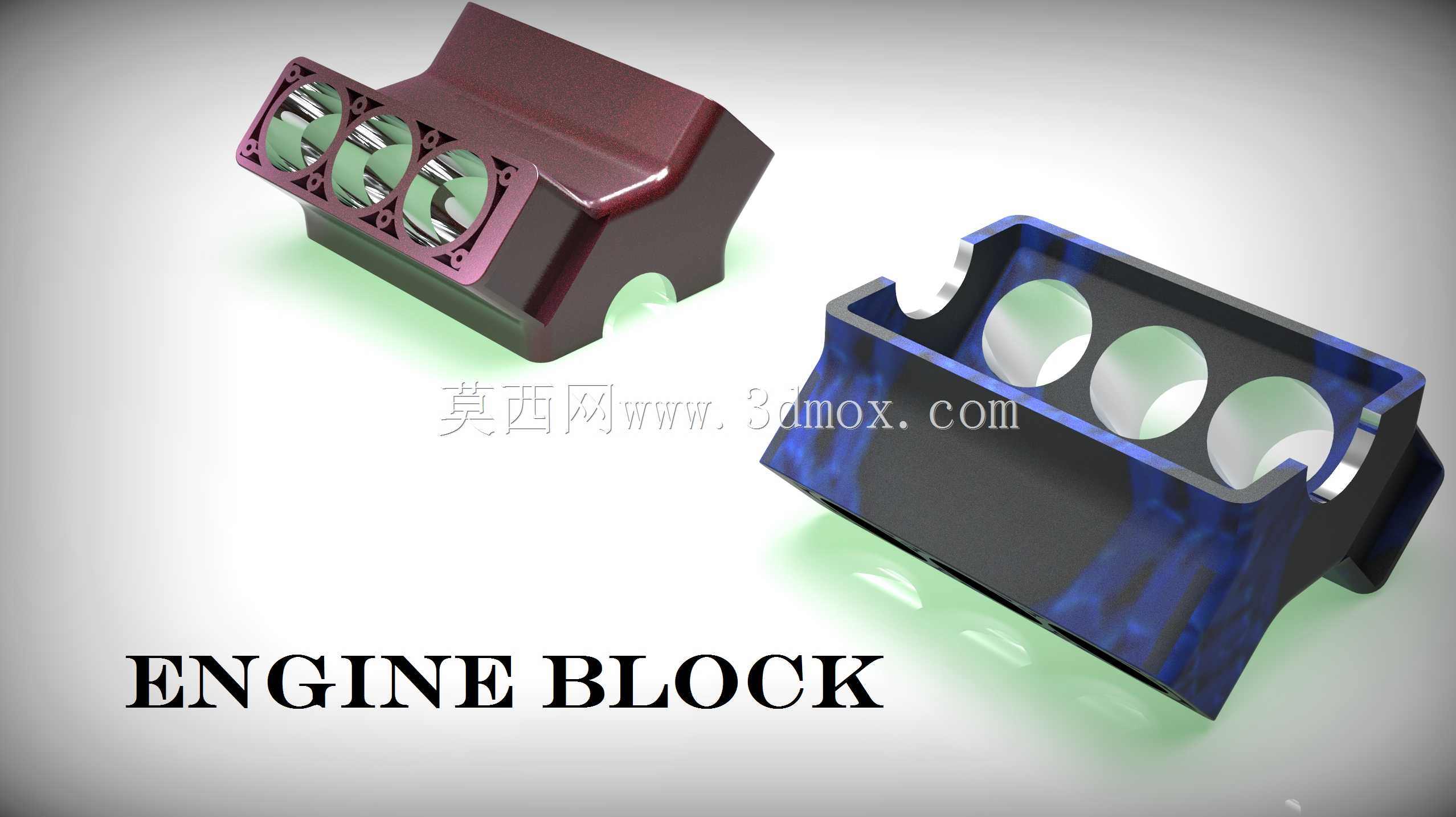

　　这款V型六缸内燃机总成的三维结构设计，覆盖了动力核心从独立零件到整机装配的全链路结构呈现，可直接用于动力总成匹配验证、教学演示以及逆向开发参考。在乘用车辆、中小型工程动力设备、固定式发电机组等应用场景中，V6构型的内燃机凭借更优的运转平顺性、更紧凑的布置空间，一直是中大排量动力单元的主流选择，该模型完整还原了整机装配状态下的各部件位置关系，能帮助设计人员快速核对动力舱布置时的安装边界，避免前期布局阶段出现结构干涉问题。从功能特性来看，模型完整呈现了缸体、曲轴、连杆、活塞等核心运动部件的装配逻辑，V型夹角的缸体布局既缩短了整机的轴向长度，也通过两侧缸体的做功相位差抵消了一阶二阶往复惯性力，相比直列六缸机型大幅降低了整机运转的振动水平，

　　对配套设备的NVH性能提升有明显帮助。设计过程中严格遵循内燃机的实际装配约束关系，活塞与缸套的配合间隙、连杆大头与曲轴曲柄销的连接定位、曲轴主轴颈与缸体主轴承座的同轴度要求，都在模型中做了对应结构体现，同时配套的渲染图与分解视图，能清晰展示每个零件的装配顺序与配合面位置，不管是用于新员工的结构认知培训，还是作为新机型开发的参考基准，都能省去大量梳理装配关系的时间。在安装边界层面，模型还原了整机的外部接口位置，包括缸盖侧的进排气接口安装面、缸体侧的附件安装位、油底壳的底部安装固定点、飞轮端的动力输出连接法兰尺寸，设计人员在做配套设备的动力舱布局时，可以直接提取这些安装面的坐标参数，快速完成悬置点位、进排气管路、冷却管路的初步布置，

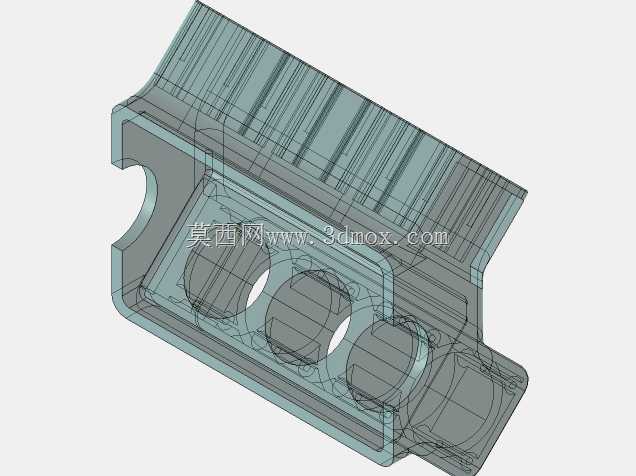

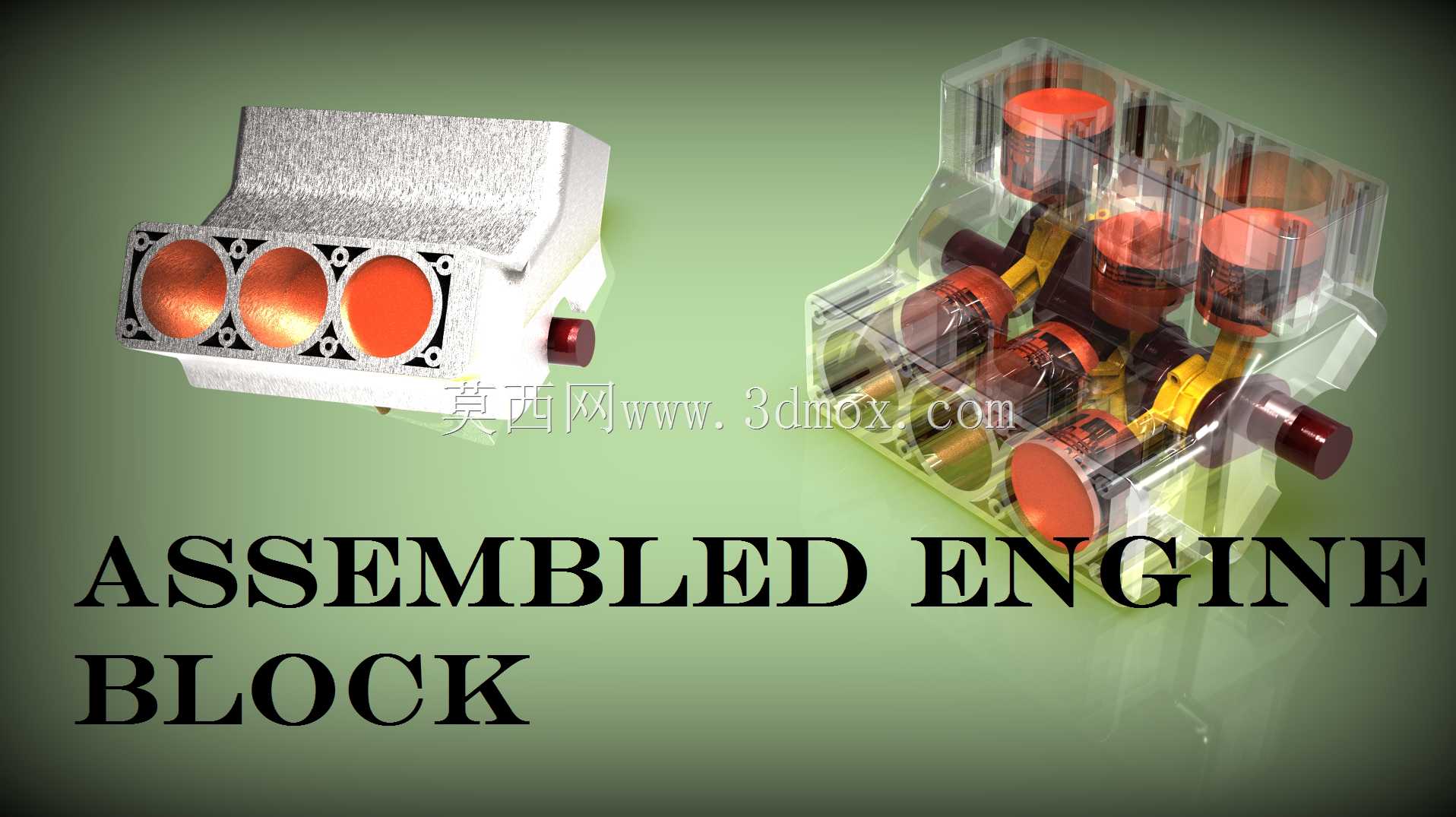

　　不用再反复核对二维图纸的尺寸链。另外模型中呈现的透明缸盖演示结构，能直观展示燃烧室与气门的布置位置，对于做配气机构匹配、燃烧仿真分析的人员来说，可以直接提取燃烧室的曲面结构作为仿真分析的几何基础，减少前期几何清理的工作量。需要注意的是，该模型呈现的是量产机型的成熟结构方案，所有配合尺寸都经过实际装机验证，在做同排量机型的改型设计时，可以直接参考其缸心距、曲柄半径、连杆长度等核心参数的比例关系，缩短前期方案论证的周期，同时运动部件的重量分配逻辑也能作为轻量化设计的参考，在保证结构强度的前提下优化往复运动件的重量，进一步提升整机的响应速度。
