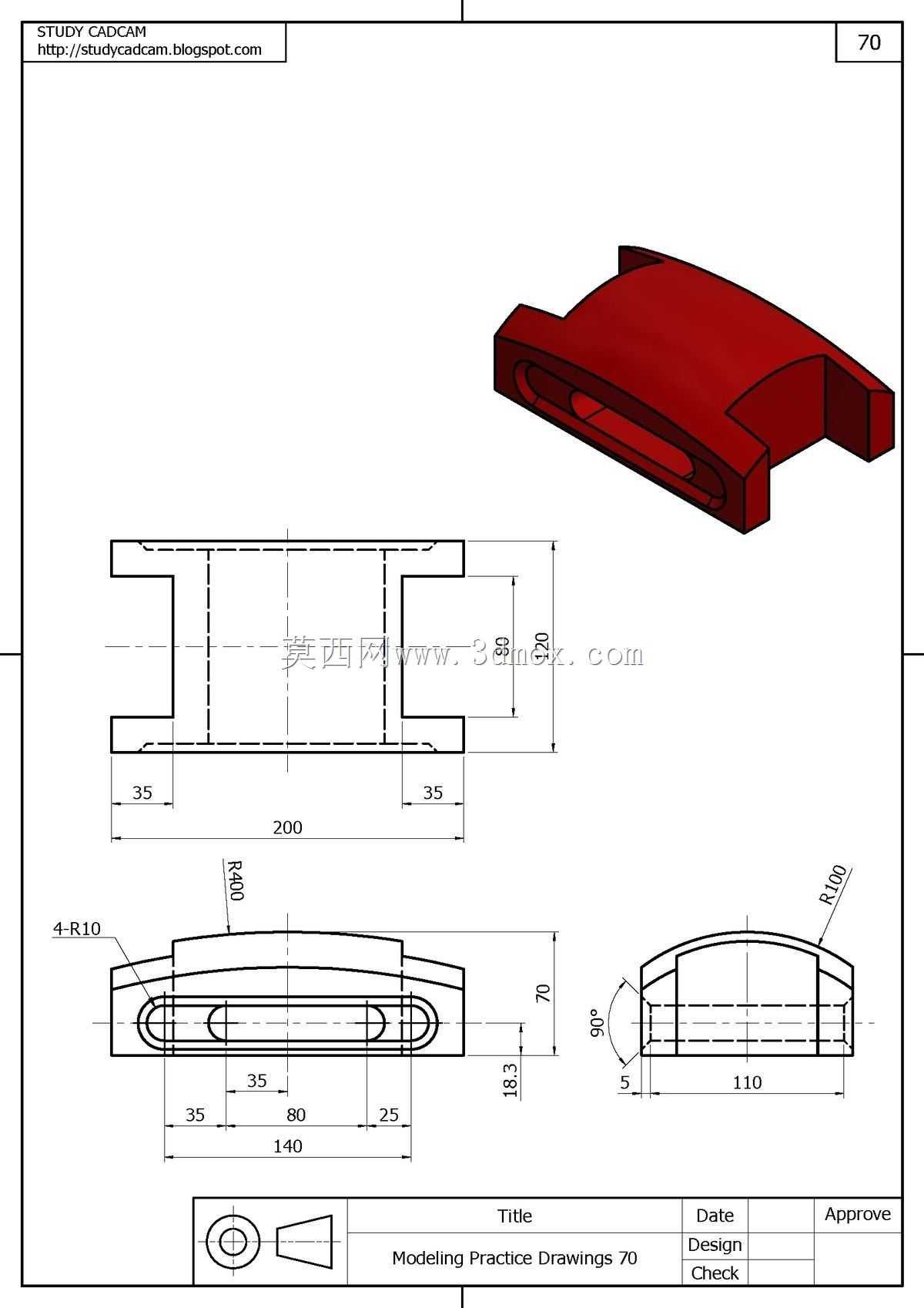

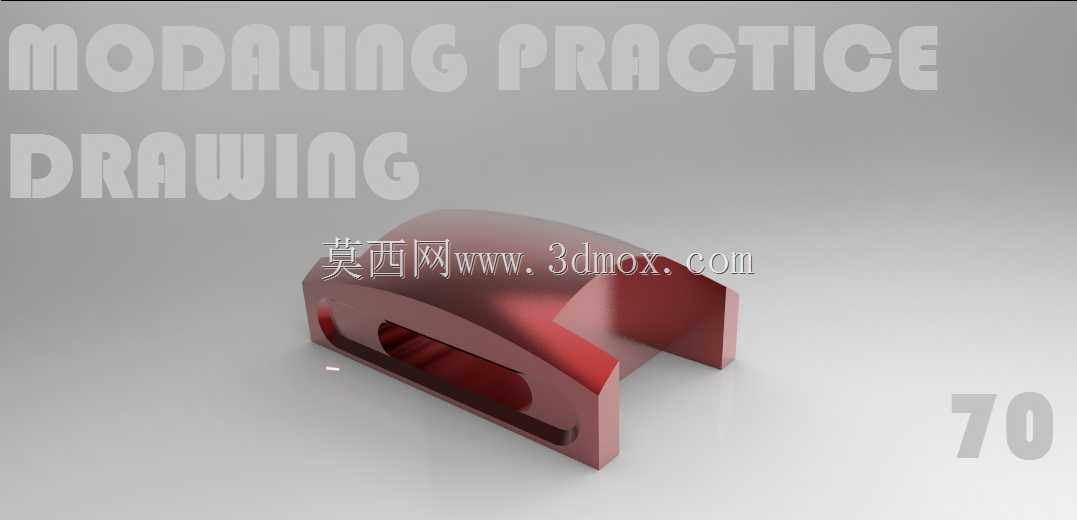

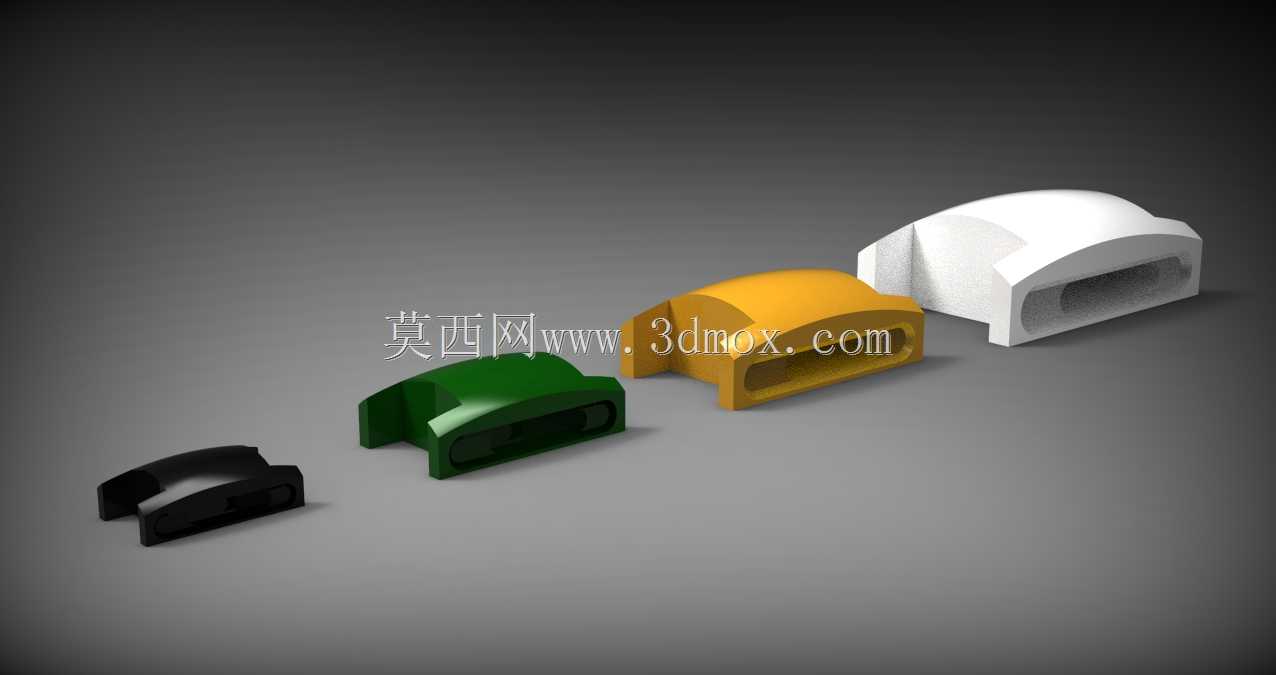

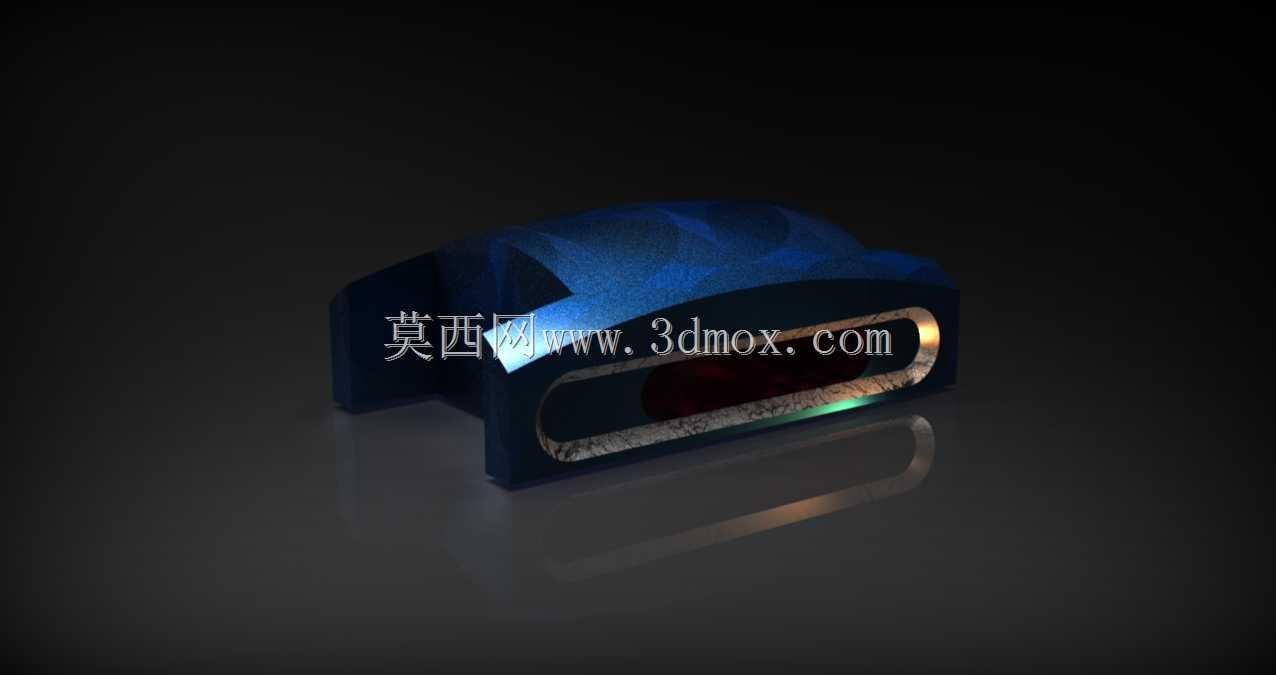

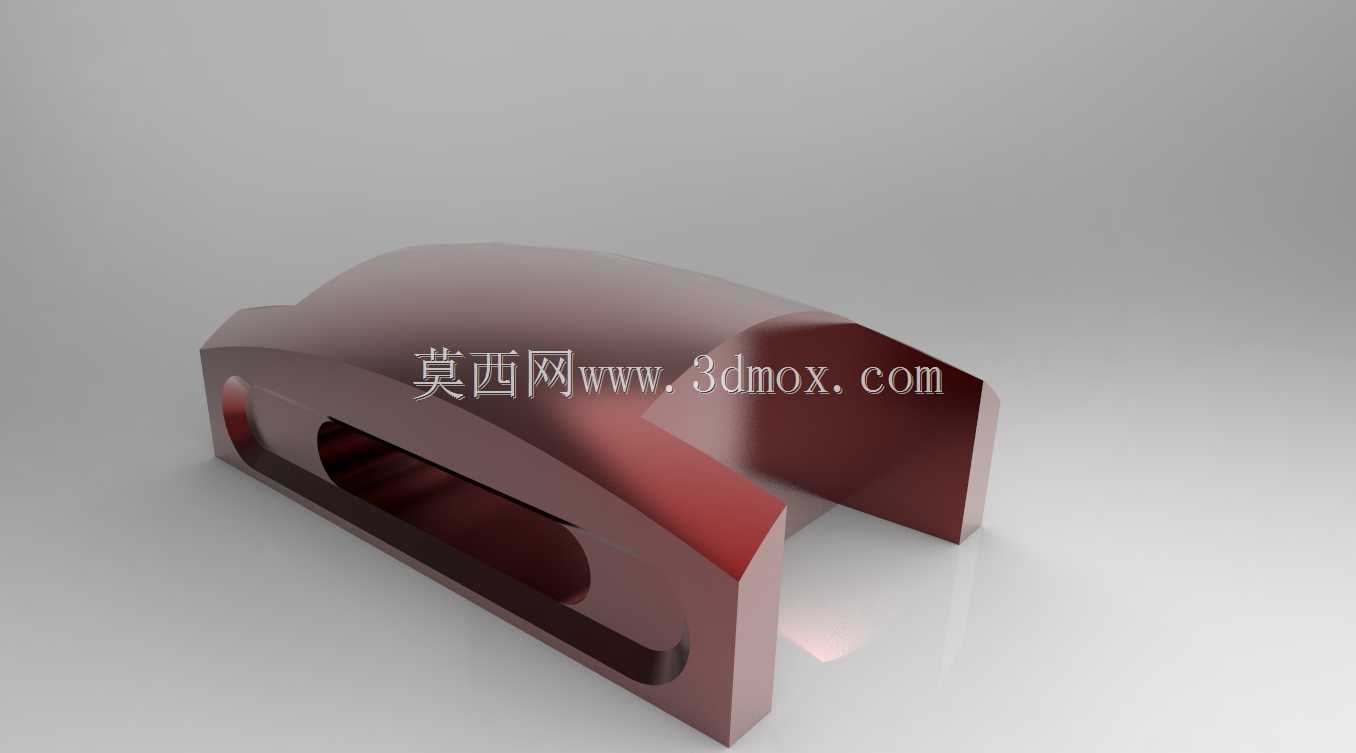

弧形带槽结构造型练习构件

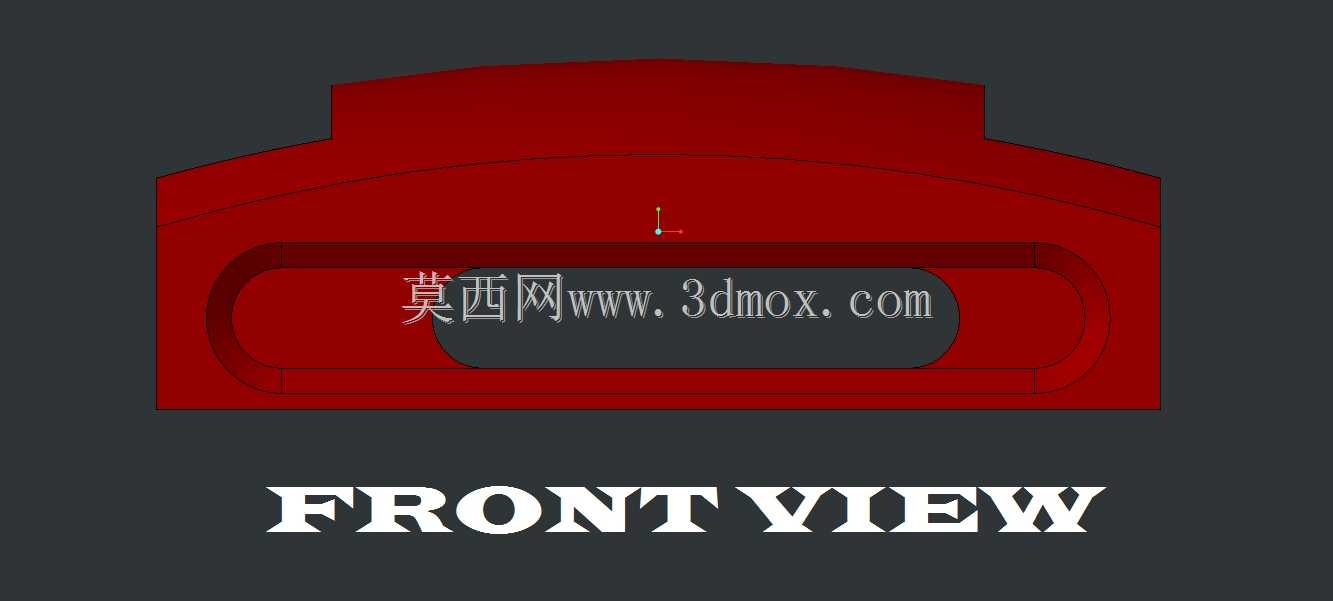

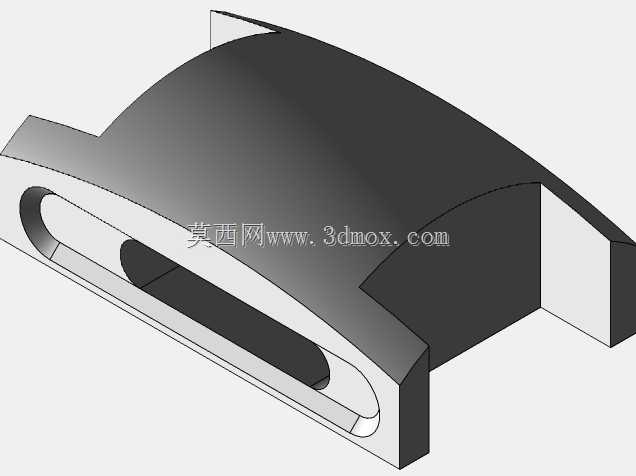

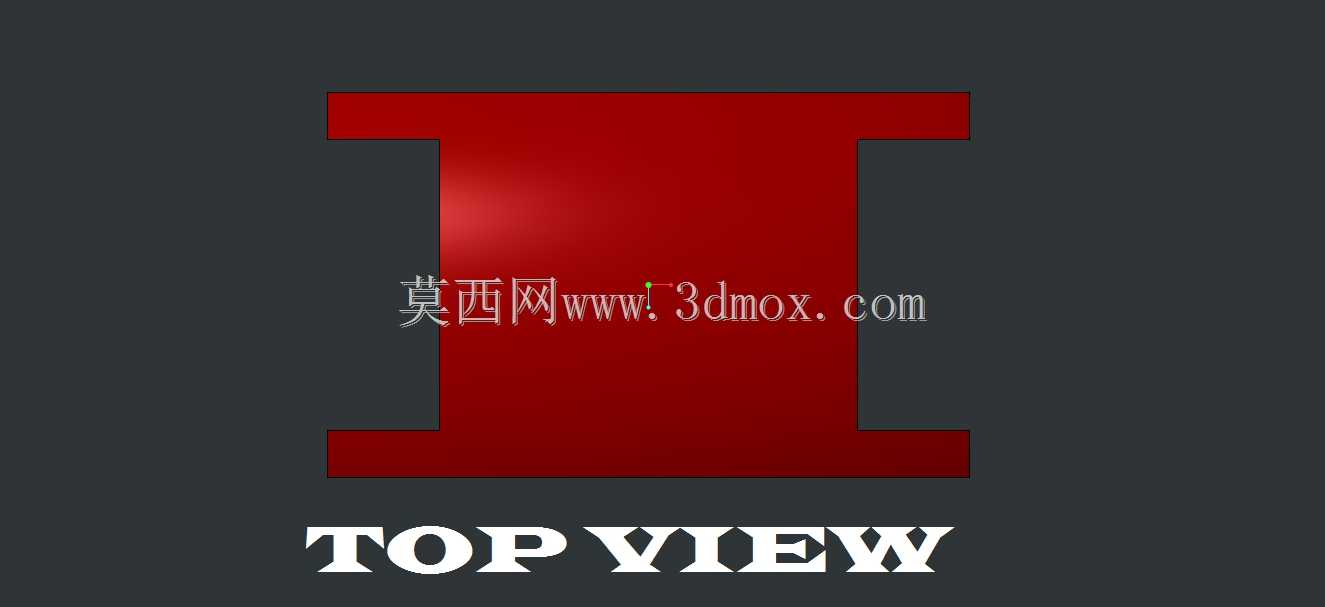

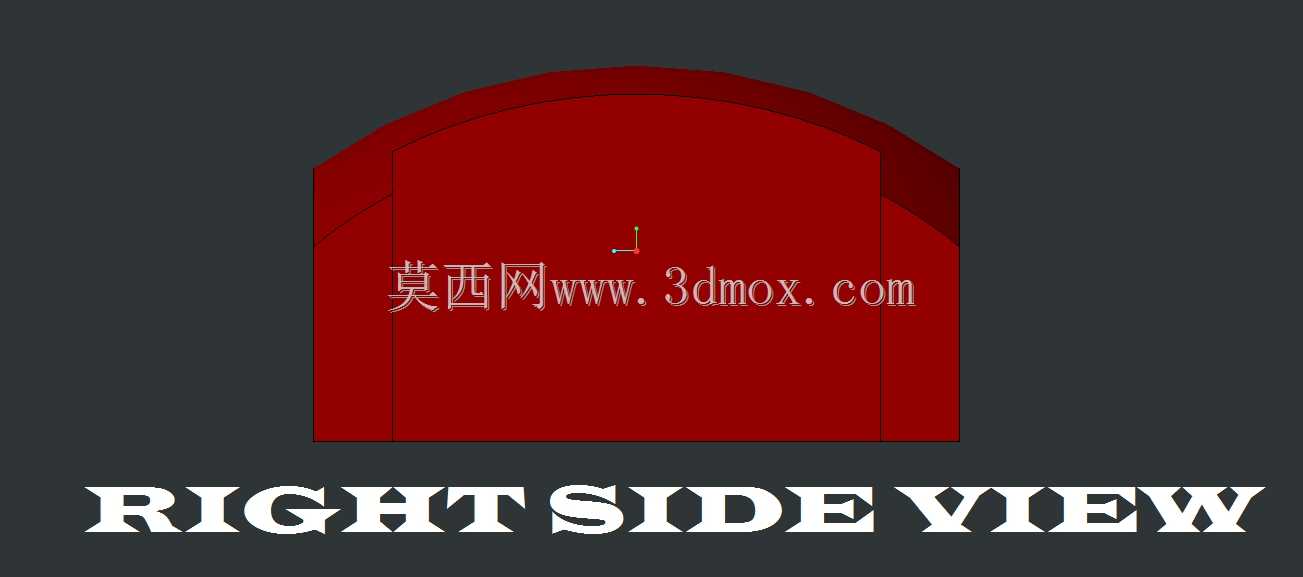

　　这类弧形带槽的结构件，常出现在小型传动限位、工装夹持定位的场景中，比如自动化产线的工件导向挡块、小型设备的滑动限位座，或是检测工装里的定位支撑件，日常做结构设计练习时，这类构件能很好地锻炼曲面与实体结合的建模思路。从结构上看，主体采用半圆弧顶面过渡，没有尖锐的棱角，既可以避免安装使用过程中刮擦操作人员或配套工件，也能在承受侧向载荷时分散应力，减少应力集中带来的断裂风险。构件两侧的立板形成U型开口结构，开口的宽度尺寸需要匹配配套滑动件的厚度，预留0.1-0.2mm的间隙保证滑动顺畅，同时立板的高度决定了配套件的滑动行程上限，设计时需要根据实际行程需求确定立板高度，避免行程不足或结构冗余。构件中部开设的长圆形通槽，是核心的功能结构，

　　既可以作为穿线孔走配套设备的信号线或气管，也可以作为安装调节槽，配合螺栓实现构件在安装基座上的位置微调，槽的宽度要匹配常用的安装螺栓直径，槽的长度则根据需要的调节行程确定，槽边做了微小的倒角处理，避免穿线时刮破线缆表皮，也能让螺栓安装时更顺畅。建模过程中，首先要确定整体的安装基准面，也就是构件的底面，所有尺寸都从这个基准面出发标注，保证加工时的定位精度。弧形顶面的曲率需要和两侧立板顺滑衔接，不能出现曲率突变，否则不仅影响外观，还会在受力时在衔接处产生应力集中。长圆形槽的位置要居中布置，保证构件受力均匀，避免偏载导致安装后出现歪斜。实际应用中，这类构件多采用铝合金或工程塑料加工，铝合金材质的构件重量轻、强度足够，

　　适合需要频繁调整位置的工装场景，工程塑料材质的则具备绝缘、不刮伤工件的特点，适合电子元件检测的定位工装。安装时底面完全贴合安装基座，通过槽内的螺栓锁紧，调整位置时只需松开螺栓即可沿槽方向滑动调整，不需要完全拆卸，调试效率更高。做这类造型练习时，不能只追求外形相似，还要结合实际应用场景考虑结构的合理性，比如壁厚要均匀，避免注塑或3D打印时出现缩痕，转角处的圆角要匹配加工工艺的要求，数控加工的内圆角不能小于刀具半径，否则无法加工到位。
