球形无人机机载视觉摄像装置结构设计

　　这款球形机载摄像装置，主要适配多旋翼、垂直起降固定翼类无人机的视觉采集需求，在巡检、航测、低空侦察、农林作业工况下都能发挥作用。不同于常规外露式的机载相机，整体采用类球体的全包络外壳设计，在无人机飞行过程中，球形曲面可以有效降低风阻带来的姿态扰动，尤其是在侧风飞行、高速机动转向时，气流会顺着球面顺滑分流，不会因为棱角结构产生紊流影响相机成像稳定性，也能减少对无人机飞行动态的额外干扰。

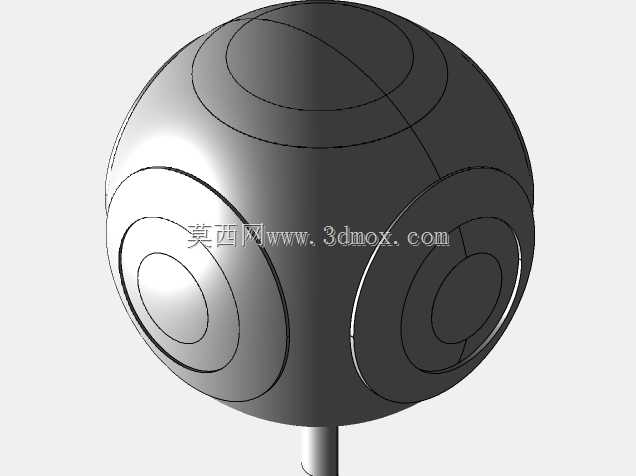

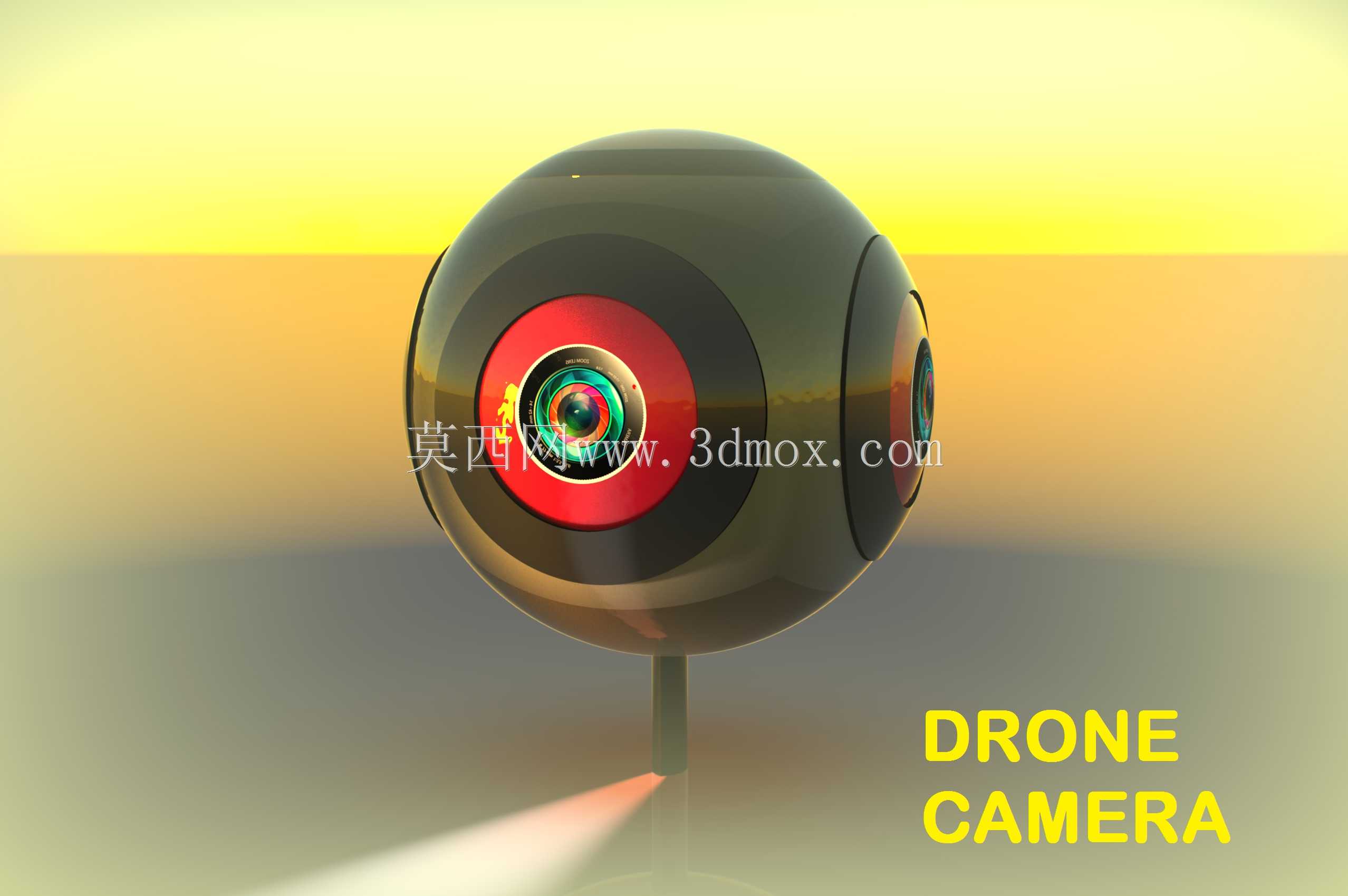

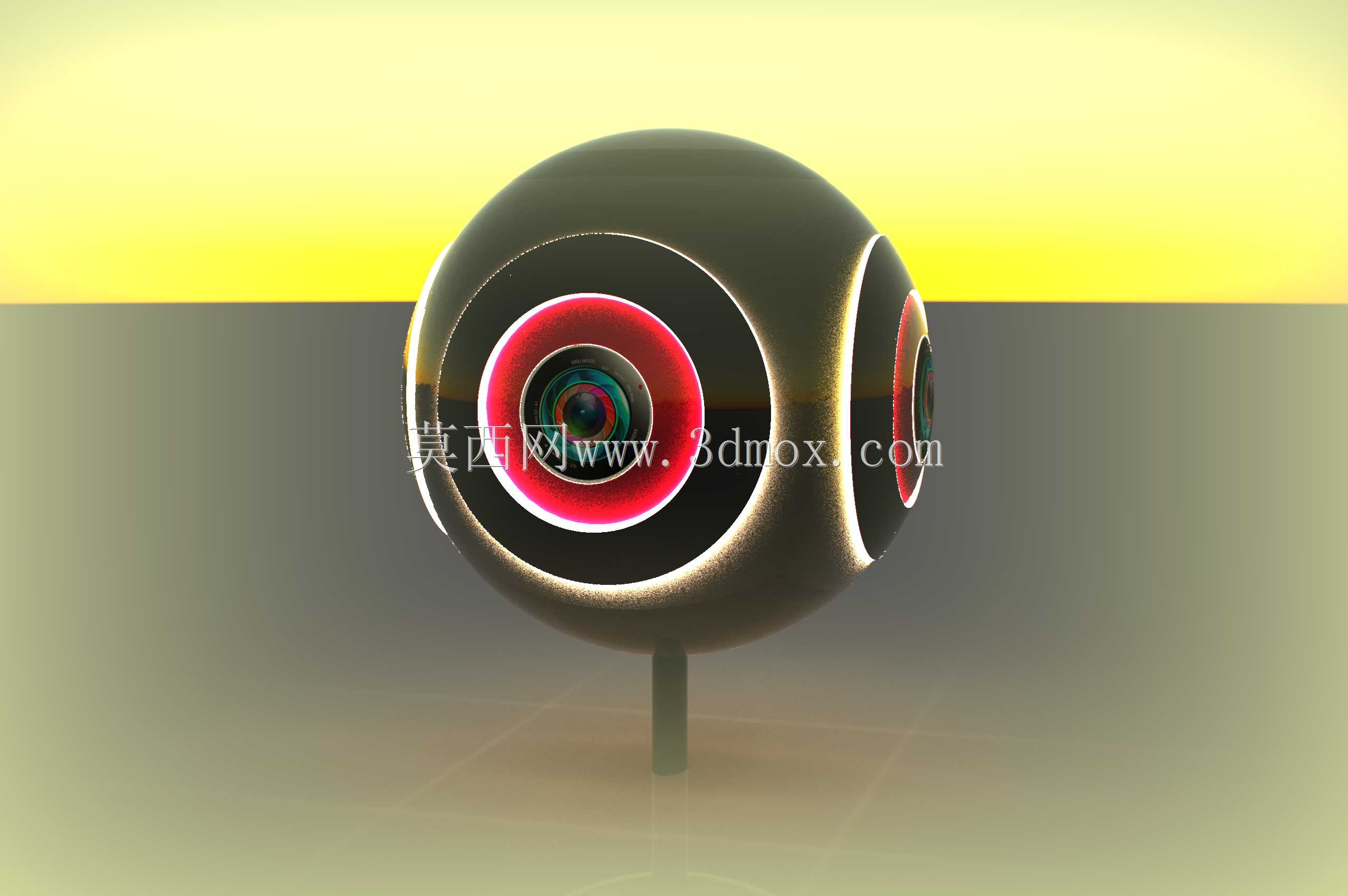

　　从结构设计逻辑来看，球形外壳预留了多方向的光学窗口，除了正向主采集镜头外，侧向也集成了成像模组，不需要额外挂载多台相机就能实现前向、侧向的视野覆盖，在执行电力线路巡检时，可以同时捕捉导线正面的缺陷和侧方的金具状态，减少无人机反复调整航向的操作频次，提升作业效率。镜头模组采用内嵌式安装，镜头端面与球面外壳保持齐平，既避免了突出结构在起降、低空穿行时被树枝、线缆剐蹭损伤，也能减少阳光直射镜头产生的眩光鬼影，提升复杂光照下的成像质量。

　　安装接口设置在球体底部的单支柱结构上，支柱内部走信号与供电线路，避免线缆外露在飞行中产生晃动干扰。支柱与无人机挂载平台的连接采用标准快装接口，安装边界控制在球体直径1.2倍的范围内，不会和无人机的起落架、桨叶产生运动干涉，适配市面上多数中小型无人机的挂载载荷区间。球体外壳做了轻量化的壁厚设计，在保证结构强度、满足低空飞行抗冲击要求的前提下，整体重量控制在机载载荷的合理范围内，不会过度压缩无人机的续航时长。

　　考虑到户外作业的复杂环境，外壳接缝处做了密封结构设计，可以应对小雨、扬尘天气下的使用需求，镜头窗口采用高透光的耐磨材质，长期使用也不容易被沙尘磨花影响成像清晰度。内部的成像模组做了减震缓冲设计，通过柔性支撑结构和外壳连接，过滤无人机飞行时产生的高频振动，避免画面出现果冻效应，保证采集到的视频、图像数据清晰可用，满足后续的图像识别、三维建模、缺陷判读等后续处理需求。
