四向安装式彩色传感基座结构设计

　　这款四向安装式传感基座，主要适配工业现场多类传感元件的固定安装需求，在自动化产线的工位检测、设备运行状态监测、工装夹具定位反馈场景中都能适配使用。日常生产里，不少传感元件的安装面存在空间受限、安装方向需要灵活调整的问题，这款基座的设计就针对性解决了这类痛点，四个角位预留的沉头安装孔，可以适配M4-M6规格的内六角固定螺栓，能直接固定在铝型材框架、设备钣金面、工装基板上，安装时不需要额外制作转接板，减少现场装配的加工工作量。从结构设计逻辑来看，基座整体采用方形外轮廓，中心区域设置环形安装位，用来承插固定传感元件的主体，环形位的内径公差按照H7级精度控制，能保证传感元件装入后同轴度偏差控制在0.02mm以内，

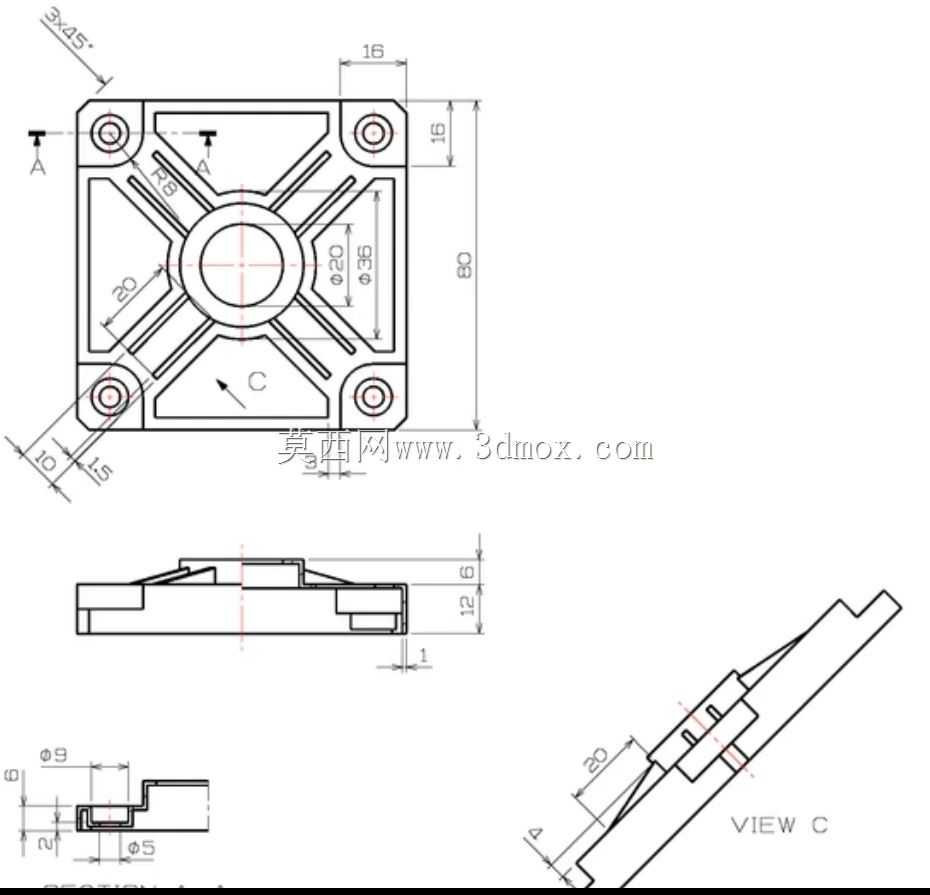

　　避免传感元件因为安装偏斜导致检测精度下降。中心环形位向外延伸出四组放射状加强筋，筋条厚度设置为3mm，既可以减少整体材料用量降低自重，又能保证基座在受到侧向冲击力时不会出现形变，四个角位的安装凸台做了加厚处理，沉头孔深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出基座表面，避免和周边运动部件产生刮擦。基座的四个侧边做了镂空减重设计，镂空区域的边缘做了R2圆角过渡，既可以减少注塑或者3D打印制作时的应力集中问题，也能方便现场安装时穿线走线，传感元件的连接线可以从任意侧边的镂空位引出，不会出现线缆弯折半径过小导致线芯断裂的问题。从安装边界尺寸来看，基座整体外轮廓边长为120mm，中心安装位的凸台高度为15mm，

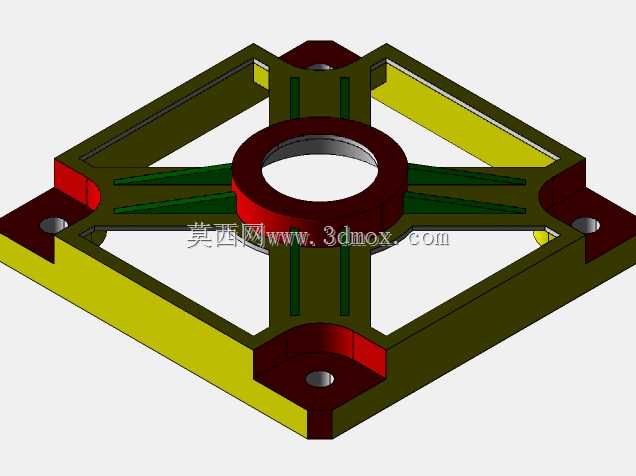

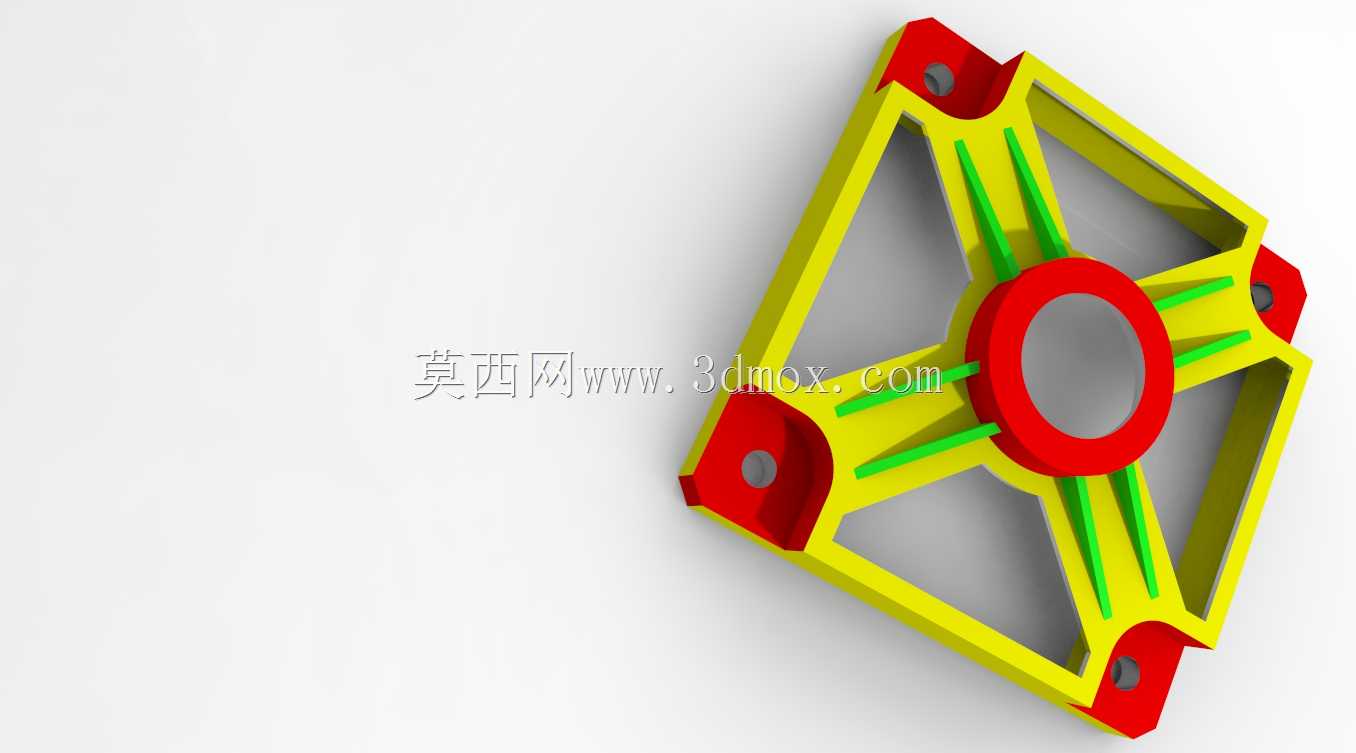

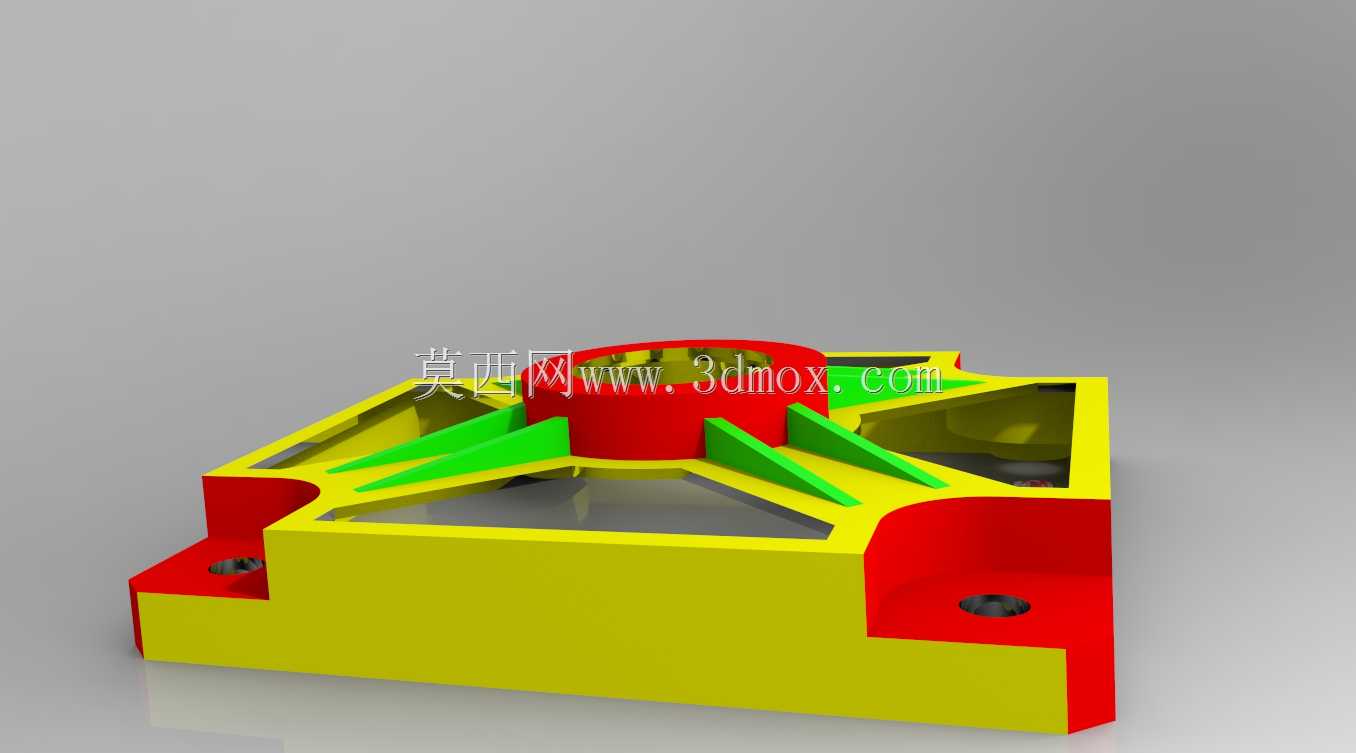

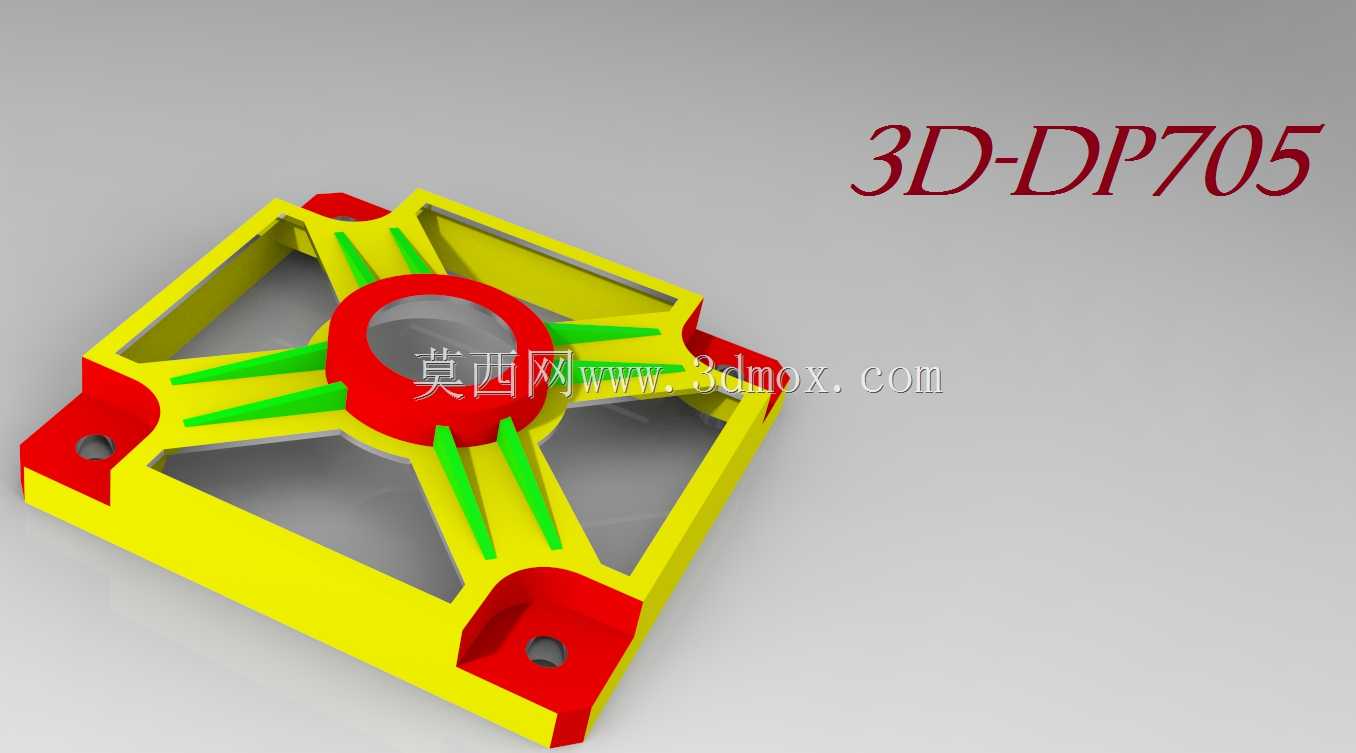

　　四个角位安装孔的中心距为100mm，适配工业领域常用的安装孔距标准，不需要重新打孔就能替换原有同规格的安装基座。不同颜色的结构分区也对应了不同的功能区域，红色区域为安装受力位，黄色区域为主体支撑框架，绿色区域为加强筋结构，现场装配时可以通过颜色快速识别安装对位方向，减少装配时的对位时间。在实际使用场景中，这款基座可以适配光电传感器、接近开关、压力传感探头等多种元件的安装，不管是在物流分拣线的货物到位检测工位，还是在机床加工的工件定位检测位置，都能保证传感元件固定牢靠，长期运行不会出现松动移位的问题，同时放射状的筋条结构可以分散设备运行时产生的振动，减少振动传导到传感元件上，延长传感元件的使用寿命，降低现场设备的维护频次。
