十字滑块式奥德姆联轴器传动结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:600423
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构
  • 十字滑块式奥德姆联轴器传动结构

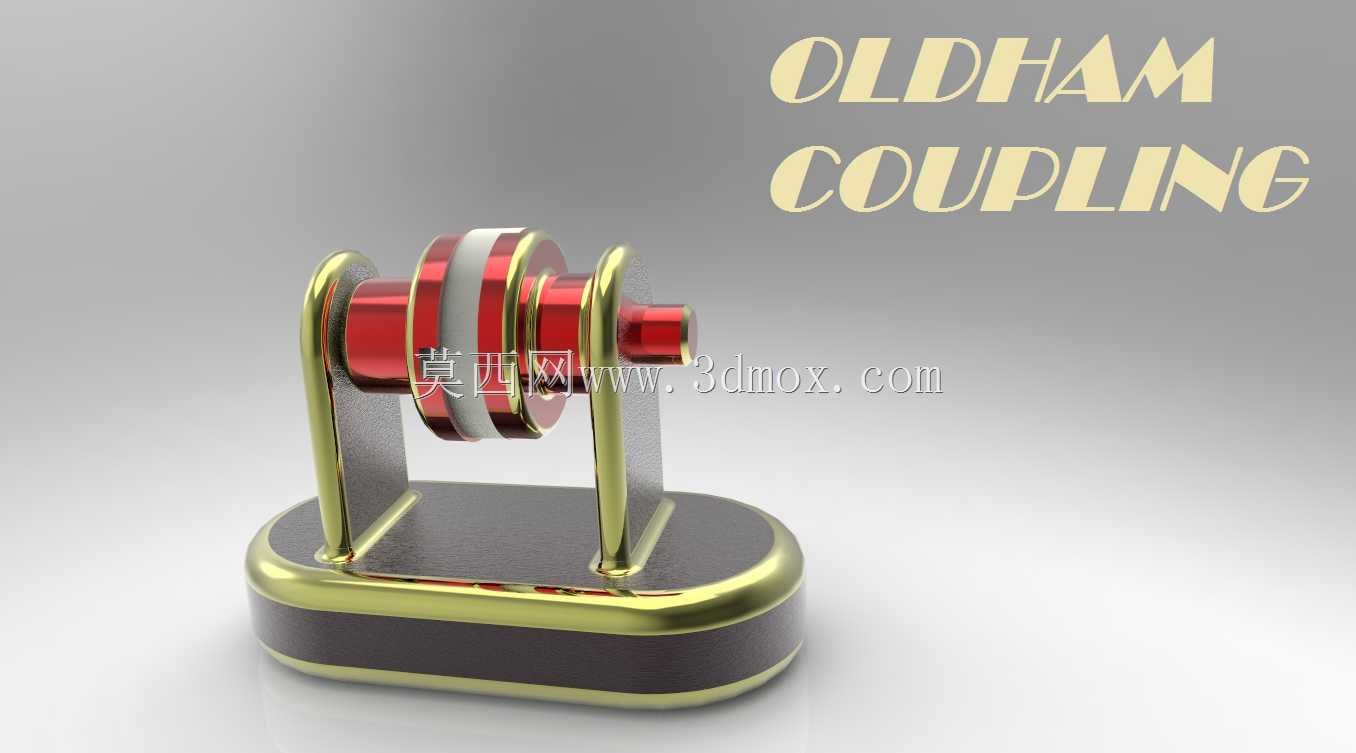

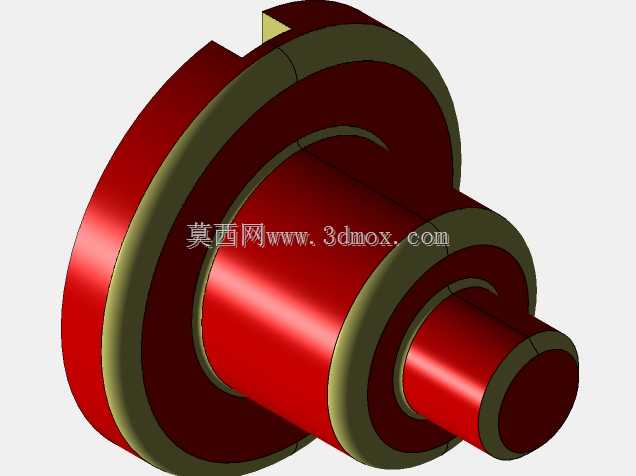

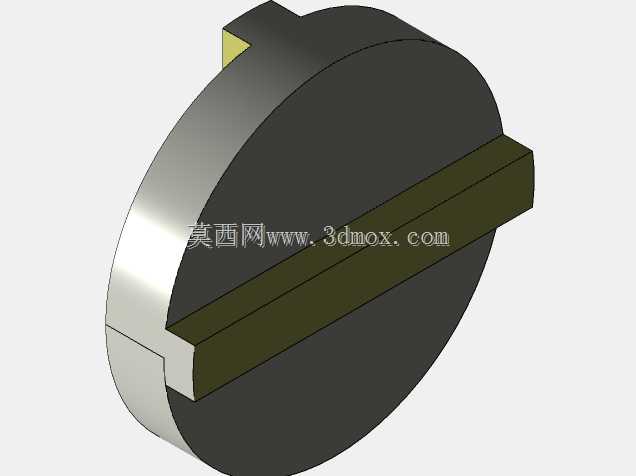

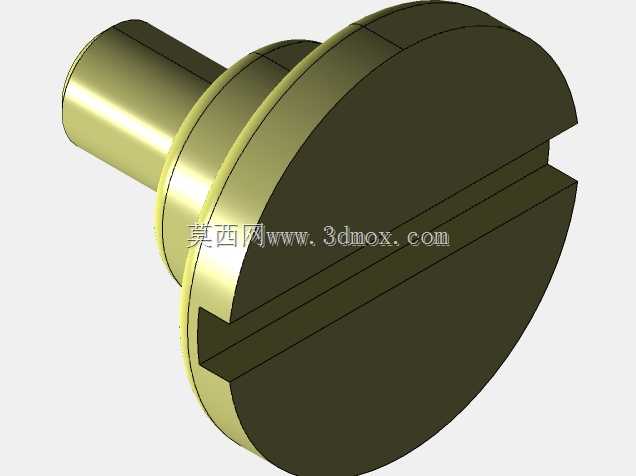

  这类十字滑块结构的联轴器,常被用在两轴存在微量径向偏移的中小扭矩传动场景里,比如轻工输送设备的动力输出端、小型试验台的转轴连接、精密仪器的进给传动链路中,相比刚性联轴器,它不需要安装时严格保证两轴绝对同轴,能抵消安装过程中产生的径向错位误差,避免轴系因别劲产生额外的弯曲载荷,延长支撑轴承的使用寿命。从结构设计逻辑来看,整个组件分为两端的带榫轴套和中间的十字滑块盘,两端轴套分别与主动轴、从动轴通过键连接实现周向固定,轴套端面上的凸榫与中间滑块两侧互相垂直的凹槽配合,传动过程中扭矩通过凸榫与凹槽的接触面传递,当两轴存在径向偏移时,滑块可以在凹槽内做小幅的相对滑动,自动补偿位移偏差,不会出现卡滞或者传动失效的问题。

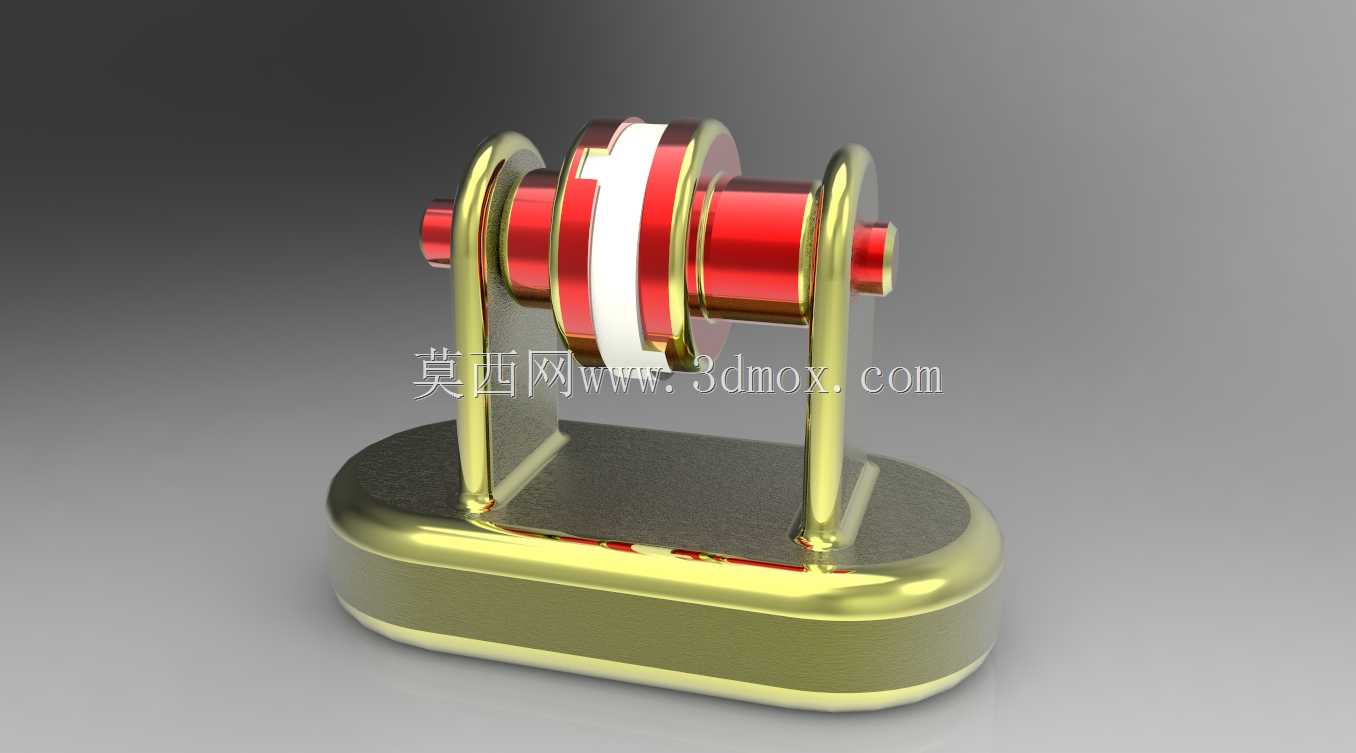

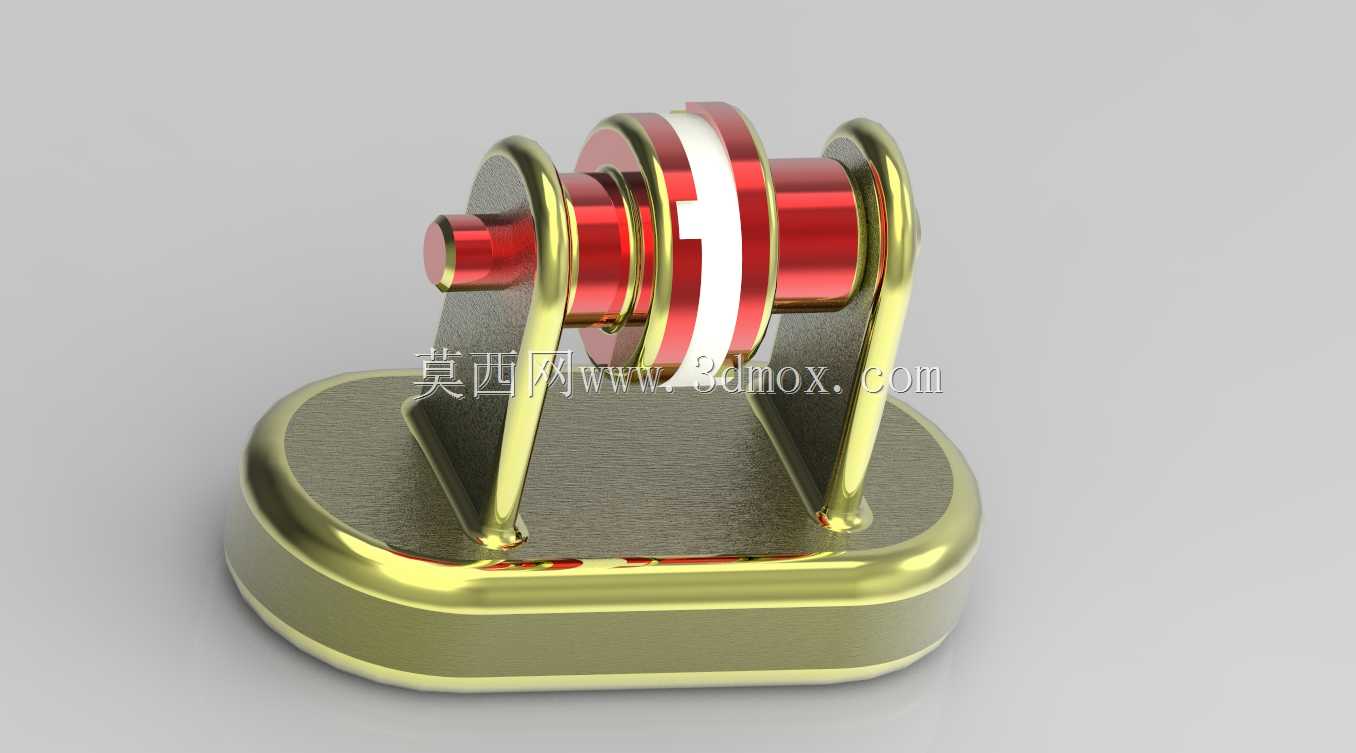

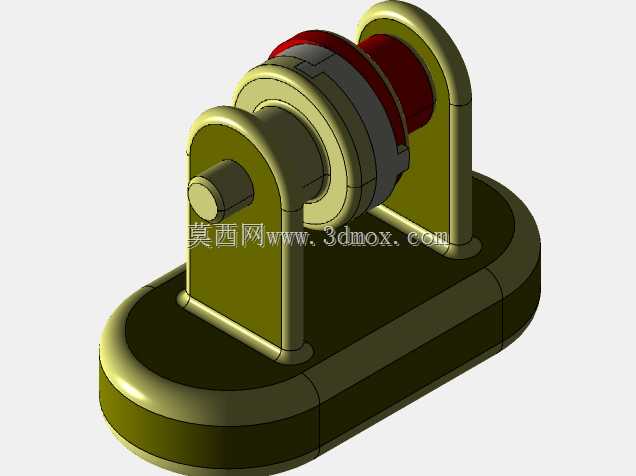

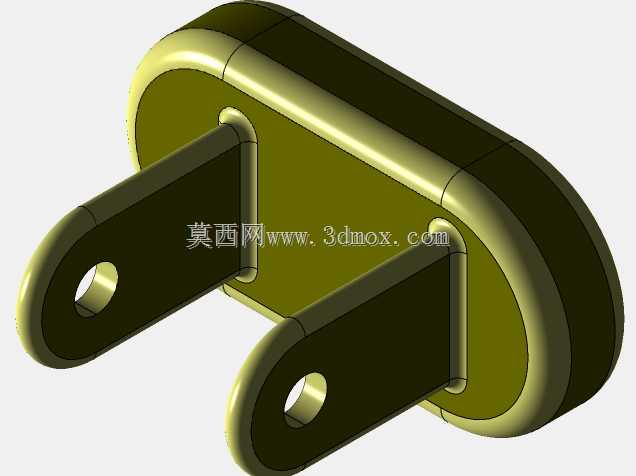

  设计时需要重点控制几个安装边界尺寸:首先是两端轴套的内孔直径公差,要匹配对应公称直径的轴伸,通常采用H7级公差保证配合松紧适度,既不会过松导致传动空程,也不会过紧造成装配困难;其次是轴套凸榫与滑块凹槽的配合间隙,单边预留0.02-0.05mm的滑动间隙,既能保证滑动顺畅补偿偏移,也不会因为间隙过大导致传动回差超标;整体的轴向总长度要适配安装空间的轴向距离,两端轴套的轮毂长度要满足键连接的挤压强度要求,避免传递额定扭矩时键槽侧面出现压溃变形。外形上两端的支撑支架是为了展示装配关系做的工艺支座,实际应用中联轴器不需要额外支撑,直接悬空安装在两轴之间即可,中间滑块的材质通常会选用耐磨尼龙或者锡青铜,降低滑动摩擦系数,

  减少传动过程中的磨损和噪音,两端轴套则采用45号钢调质处理,保证足够的强度和韧性,承受传动过程中的冲击载荷。实际选型应用时,要注意这类联轴器不适合高速重载的传动场景,因为滑块滑动时会产生一定的摩擦阻力,转速过高容易导致滑块磨损加快、传动温升过高,通常适用的转速范围在每分钟数百转以内,额定扭矩根据外形尺寸不同覆盖几牛米到数百牛米的区间,安装时要保证两轴的角向偏移控制在允许范围内,不能因为有补偿能力就过度放大安装误差,否则会大幅缩短联轴器的使用寿命,日常维护时只需要定期在滑块与榫槽的配合面涂抹少量润滑脂,就能保证长期稳定运行。
