无人机用小型硝基动力发动机结构设计

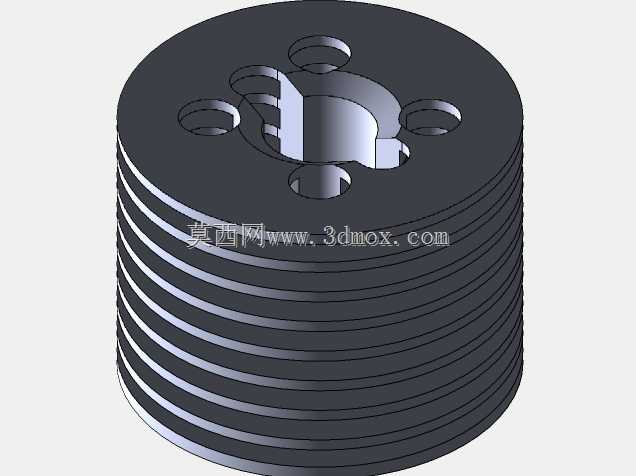

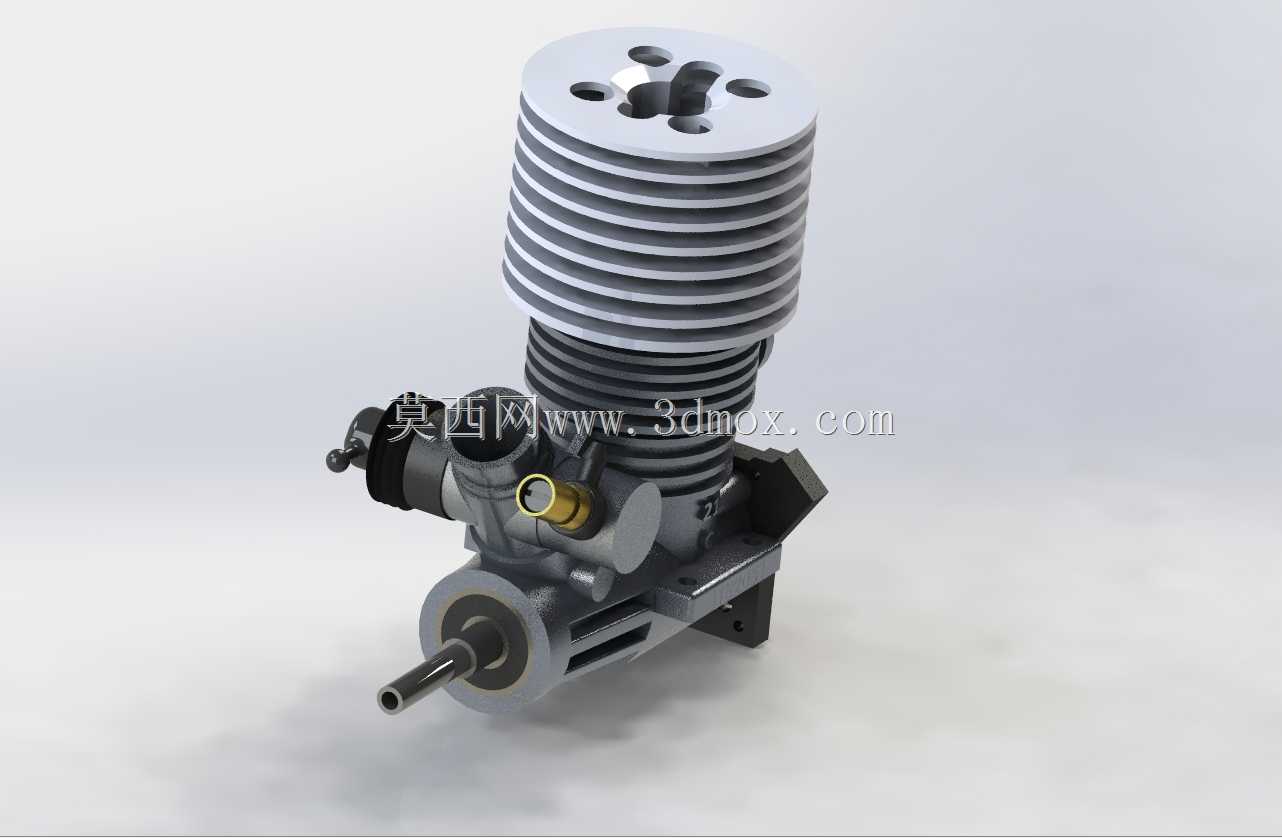

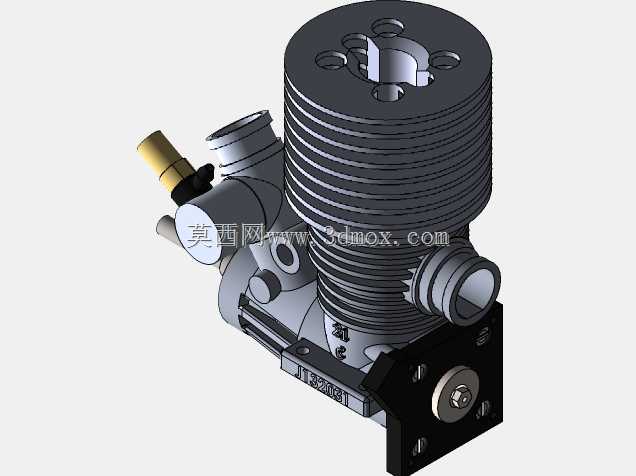

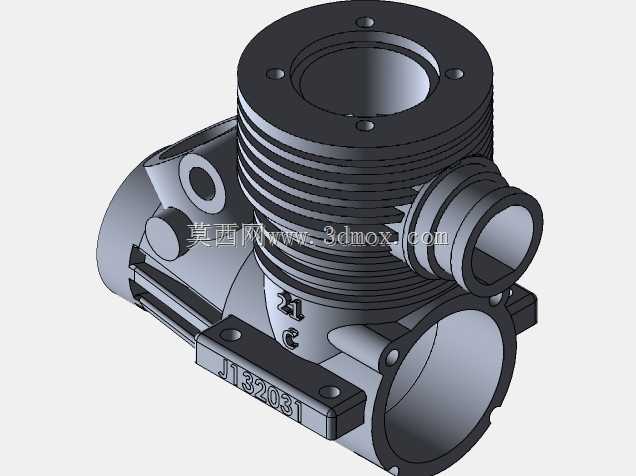

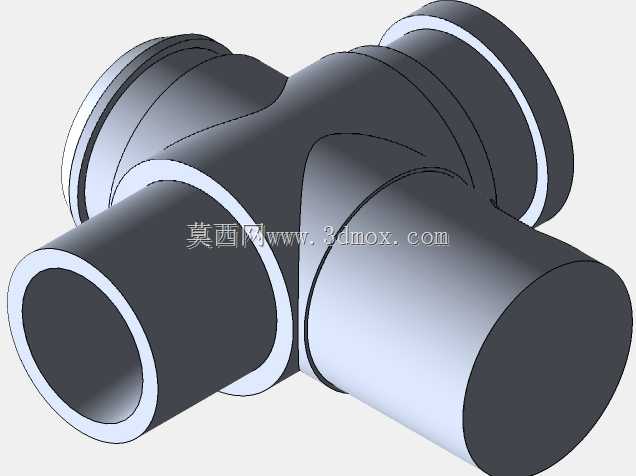

　　这款小型硝基发动机主要面向小型固定翼、多旋翼无人机的动力配套场景，作为燃油类动力输出单元，相比同功率级电动动力系统，它具备能量密度高、续航时长不受电池容量限制的优势，适合长航时作业类无人机的动力选型。从结构设计来看，整机采用单缸风冷布局，缸体外壁设置密集环形散热鳍片，飞行过程中迎面气流可直接通过鳍片间隙带走燃烧室工作产生的热量，无需额外加装水冷循环管路与散热组件，大幅压缩了动力系统的整体重量与结构复杂度。缸头位置预留多组安装孔位，既可以适配不同规格的缸头垫片调整压缩比，也能直接安装标准规格的热火塞，满足不同硝基燃油配比下的点火需求。进气侧集成了膜片式化油器结构，可根据发动机转速自动调整油气混合比例，化油器上预留的油门摇臂安装位，

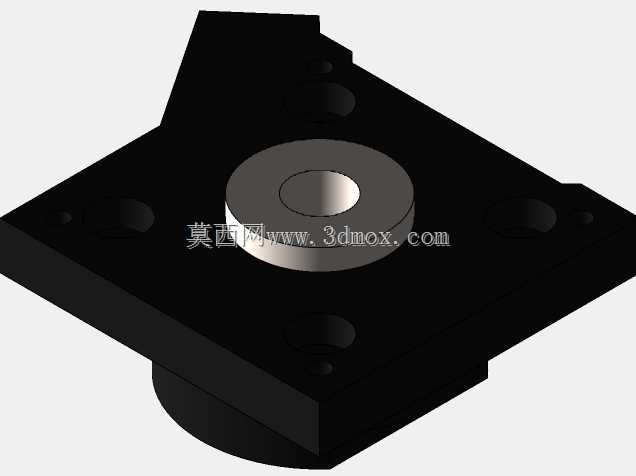

　　能够直接连接标准航模舵机实现转速的线性控制，无需额外设计转接结构。输出轴采用标准航发输出轴径，轴端设置螺纹安装位，可直接适配市面上绝大多数螺旋桨的安装孔距，输出轴根部设置定位台阶，保证螺旋桨安装后的同轴度，降低高速运转时的动平衡偏差。安装底座采用一体式机加工结构，预留两组对称安装孔位，孔位间距匹配主流无人机动力舱的安装标准，底座与缸体之间设置加强筋结构，可承受发动机运转时产生的高频振动，避免长期使用后出现安装位疲劳开裂的问题。整机外形尺寸紧凑，最大外径集中在缸体散热鳍片位置，轴向长度从输出轴端面到缸头顶端的距离控制在小尺寸区间，可直接嵌入多数小型无人机的动力舱内部，不会额外增加机身的迎风面积。

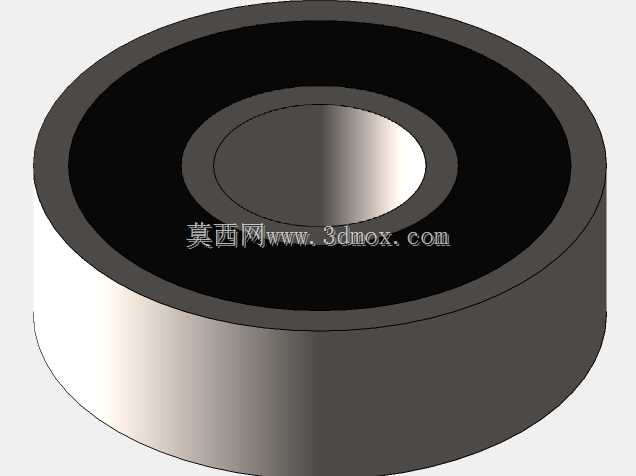

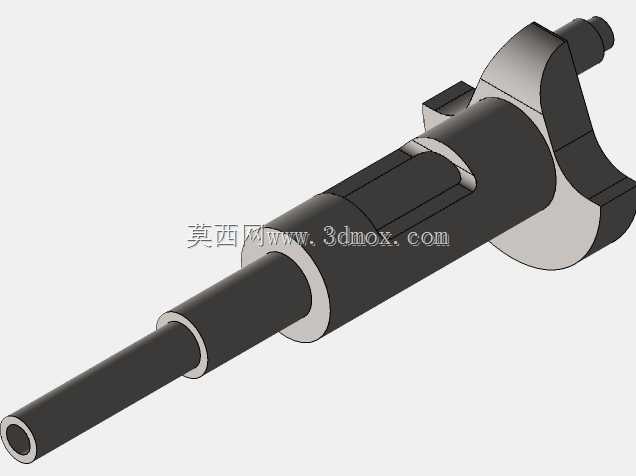

　　设计过程中重点考量了轻量化与结构强度的平衡，缸体、曲轴箱等核心受力部件采用高强度铝合金材质，在保证壁厚满足燃烧压力承载要求的前提下，尽可能削减非受力区域的材料厚度，整机重量控制在同排量级发动机的较低水平。曲轴组件采用双轴承支撑结构，前后轴承分别布置在曲轴箱的前后端盖位置，可承受螺旋桨旋转产生的径向载荷与活塞往复运动产生的轴向冲击，延长发动机的大修间隔。排气侧直接预留排气口安装位，可直接对接标准规格的排气管，也可根据无人机的机身布局定制转向排气管，引导废气排出方向避免影响机身其他传感器的正常工作。
