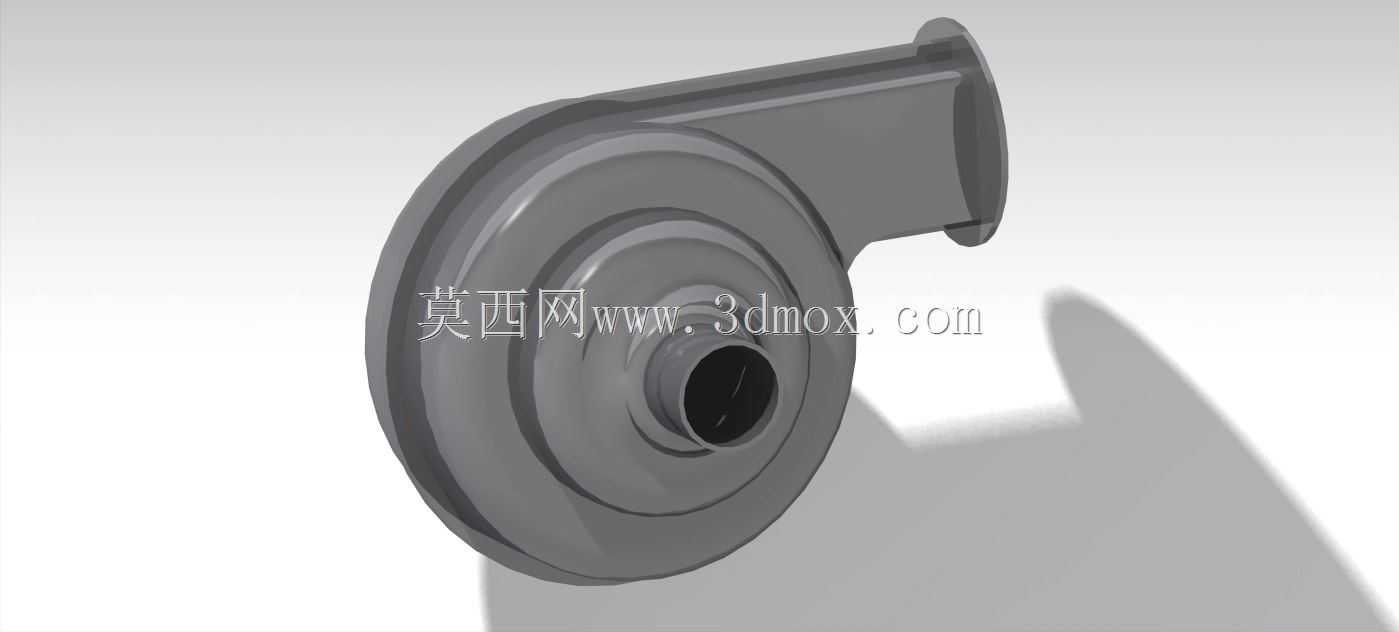

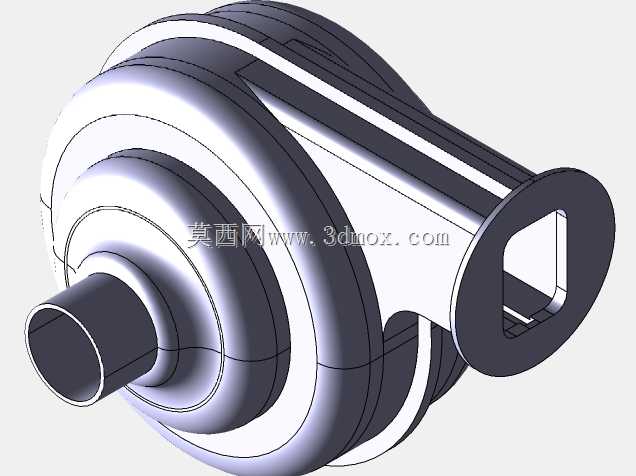

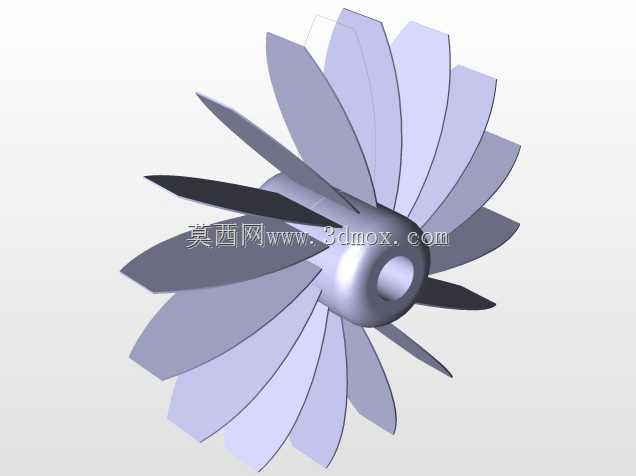

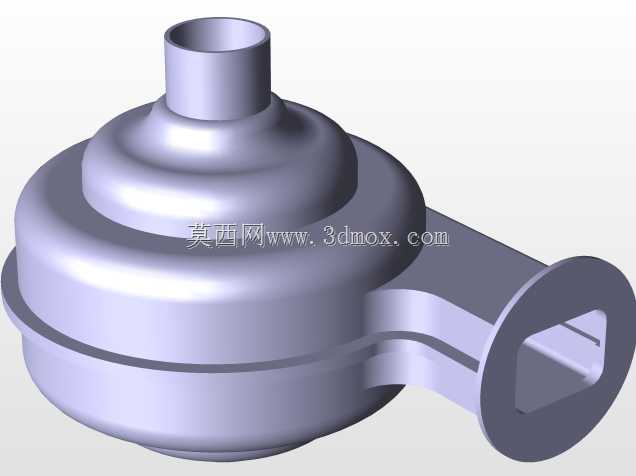

这款涡轮增压器的三维结构设计,核心围绕车用内燃机进气增压的实际工况展开,在结构建模阶段优先匹配小排量乘用车、轻型商用车发动机舱的安装边界,压气机壳出口采用标准法兰对接结构,可直接适配多数主流进气中冷器管路接口,整体安装位预留了与排气歧管对接的法兰安装孔位,无需额外做转接支架设计即可完成台架装配。从功能实现逻辑来看,该结构采用单级离心式压气机设计,压气机叶轮的叶片型线经过曲率优化,可在发动机1500rpm左右的低转速区间建立有效增压压力,避免低转速下的增压迟滞问题,压气机壳的流道采用渐扩式蜗壳结构,可将叶轮输出的高速气流动能高效转化为压力能,提升进气充量密度,让发动机在同排量下获得更高的扭矩输出与功率上限,同时降低泵气损失,
优化部分负荷工况下的燃油经济性。设计过程中重点考虑了实际使用的工况适应性,压气机壳的壁厚按照3mm的均匀壁厚设计,既满足铸铝件的成型工艺要求,也可承受最高2.5bar的增压压力工况,叶轮与压气机壳之间的间隙控制在0.3mm,兼顾加工公差与热膨胀余量,避免高温工况下叶轮与壳体发生刮蹭故障。进气入口处采用圆弧过渡的集气口结构,可降低进气入口的气流阻力,减少紊流产生,提升压气机的工作效率区间覆盖范围。在安装边界设计上,整体径向最大尺寸控制在180mm以内,轴向总长度控制在220mm,可适配多数1.5T-2.0T排量发动机的舱内布局,安装固定点采用三点式支撑结构,可有效缓冲发动机运行过程中的振动载荷,避免增压器壳体出现疲劳开裂问题。
结构建模时同步考虑了后续的装配工艺性,压气机壳与中间体的对接面采用止口定位结构,装配时可快速完成同轴度找正,降低装配难度,密封槽的尺寸按照标准O型圈规格设计,可保证高压工况下的进气密封性,避免漏气导致的增压压力不足问题。该结构的流道设计经过曲率连续性校验,不存在气流死区与突变截面,可有效降低高转速下的气流噪声,提升整车NVH表现,适配乘用车辆的使用需求。
- 上一篇:阿兰德拉伸机构三维结构设计
- 下一篇:带支架支撑结构的涡轮传动组件
- 全部评论(0)
- 模板大小: 1.54 MB
- 售价:5金币
- 下载次数: 108
- 系统要求: CATIA,Rendering
- 软件分类: 通用机械零部件
