带支架支撑结构的涡轮传动组件

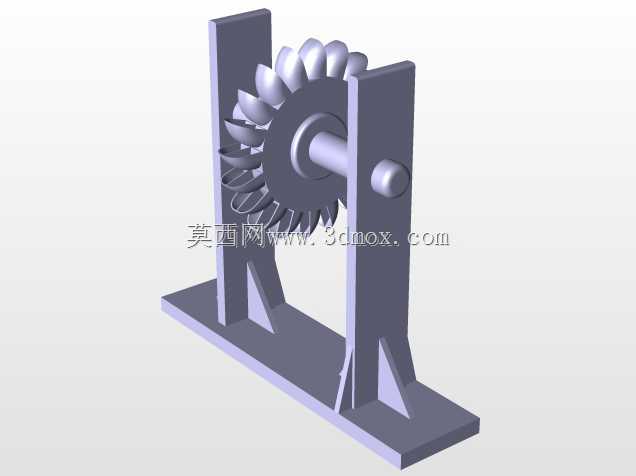

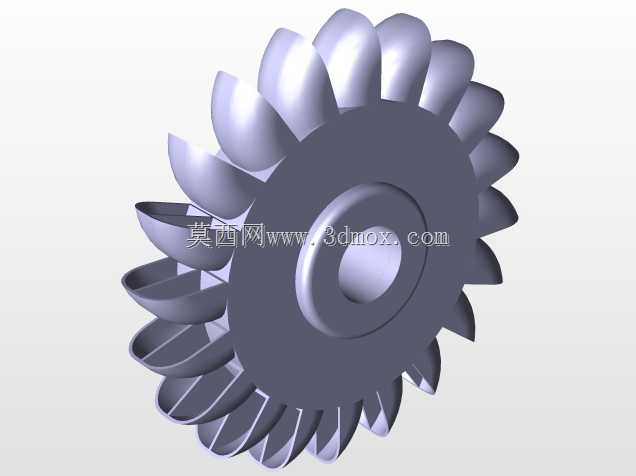

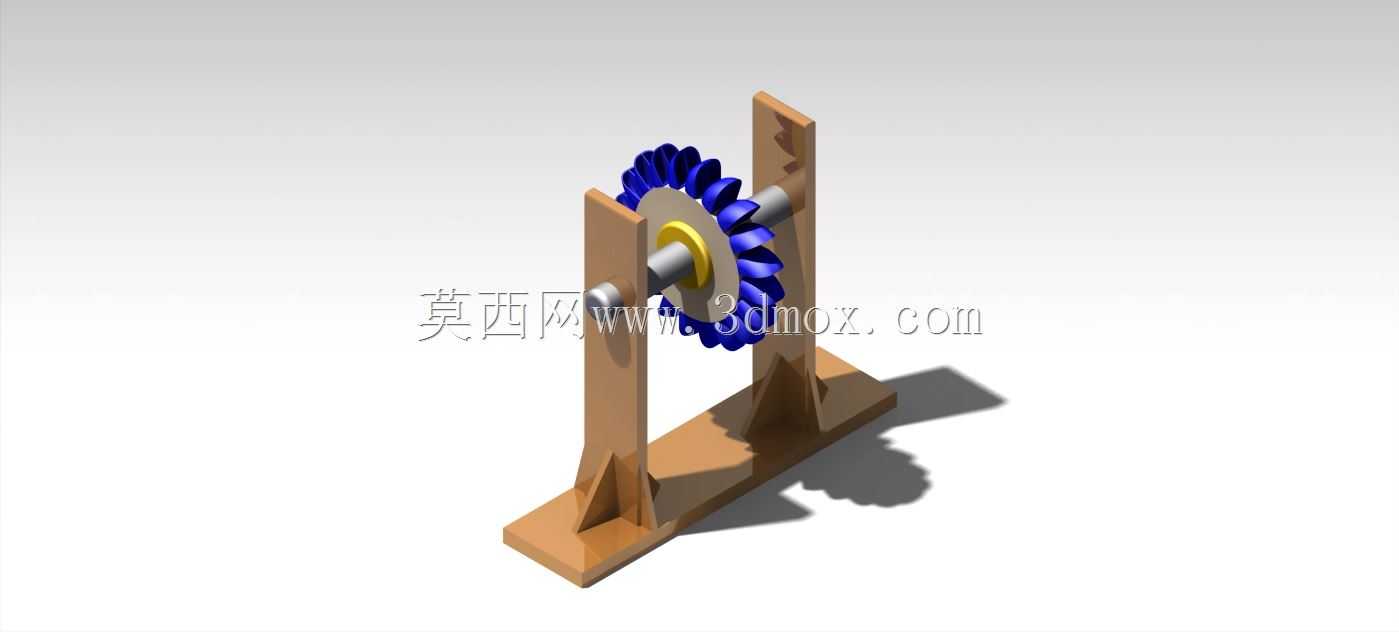

　　这套涡轮组件采用立式双支架支撑结构，核心传动件为周向均匀分布齿形的涡轮盘，配套贯穿两侧支架的传动轴，轴与涡轮盘配合位置设置轴套定位结构，避免传动过程中出现轴向窜动。支架底部为一体化成型的矩形安装底座，底座与竖直支撑板之间增设三角加强筋，可抵消涡轮运转时产生的径向载荷与振动冲击，保障整体结构的运行稳定性。在实际工程应用中，这类涡轮结构常作为流体能量转换设备的核心部件，可适配水力发电、流体输送管路动力回收、小型动力装置传动等场景，通过流体冲击涡轮齿面带动轴系旋转，将流体蕴含的动能、压能转化为轴端输出的旋转机械能，为后续连接的发电模块、泵组或者传动机构提供动力输入。设计过程中优先考虑了安装适配性，两侧支架的安装孔位采用同轴度公差约束，

　　保证传动轴装配后无卡滞，涡轮盘与支架内壁预留足够的运转间隙，避免高速旋转时出现结构干涉。整体结构的安装边界以底部矩形底座为基准，底座上预留的固定孔位可直接适配通用型材机架或者设备安装平台，不需要额外制作过渡连接工装，能有效缩短现场装配的调试周期。齿形设计采用了符合流体力学特性的曲面轮廓，可降低流体冲击齿面时的能量损耗，提升能量转换效率，同时齿根位置做了圆弧过渡处理，减少应力集中现象，延长部件的疲劳使用寿命。轴系与支架的配合位置预留了密封件安装槽位，可根据实际使用工况加装密封圈或者轴承端盖，适配有防尘、防流体泄漏要求的应用场景。整套结构的受力路径经过优化，涡轮承受的流体载荷通过齿面传递到轮毂，再经传动轴传递到两侧支架，最终通过底部底座分散到安装基础上，各受力部位的截面尺寸经过载荷校核，可满足长期连续运转的强度要求，不会出现局部结构变形或者断裂的问题。
