小型水平轴风力涡轮发电装置结构

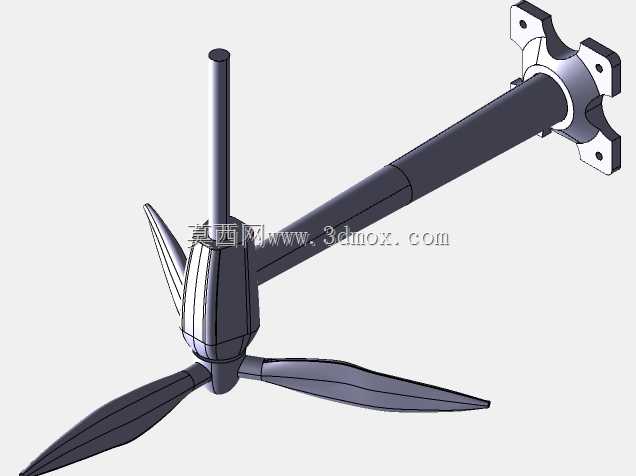

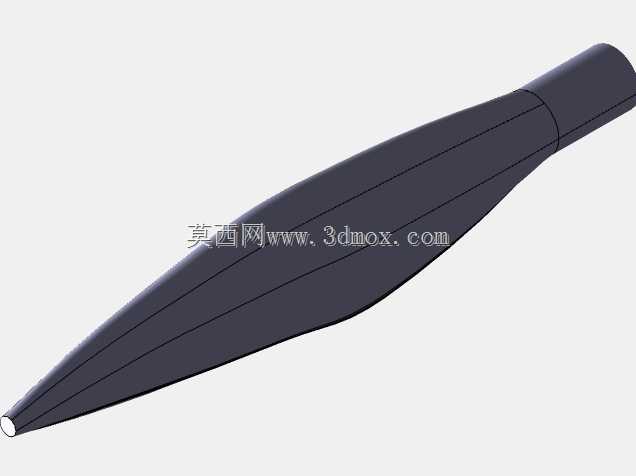

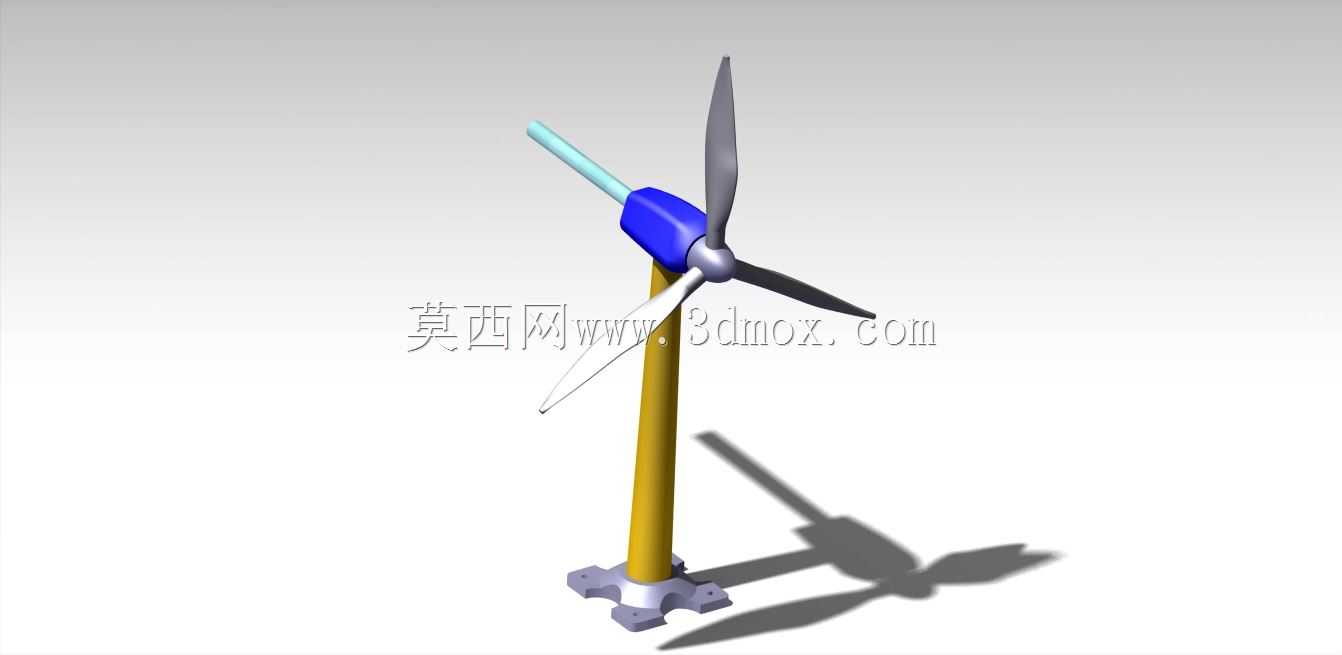

　　这款风力涡轮装置核心功能是将流经叶片的空气动能转化为可输出的电能，可适配分布式离网供电场景，比如偏远区域的监测站点供电、小型户外独立用电单元的能源补给，也可作为教学演示载体展示风能转换的机械结构逻辑。从结构设计逻辑来看，整体采用水平轴三叶片布局，这类布局的启动风速阈值更低，在低风速区间的风能捕获效率更稳定，叶片翼型采用渐变扭转设计，从叶根到叶尖的安装角逐步减小，能够匹配不同半径位置的线速度差，让整个叶片展向的攻角保持在合理区间，避免叶根区域失速、叶尖区域气动效率不足的问题。轮毂位置集成了叶片的连接固定结构，叶片与轮毂采用可拆卸的插接配合方式，方便单独更换受损叶片，降低后期维护的替换成本。塔架部分采用等截面柱式结构，

　　底部通过方形法兰底座与安装基础连接，底座上预留了对称分布的安装孔位，安装时需要匹配基础上的预埋螺栓，保证塔架的垂直度偏差控制在允许范围内，避免运行过程中出现偏心振动。塔架顶部的机舱部分容纳了传动与发电核心组件，前端的导流罩可以梳理来流，减少机舱正面的空气紊流对叶片根部流场的干扰。从安装边界来看，这类小型风力涡轮的安装需要预留足够的叶片扫掠空间，扫掠区域内不能有遮挡物，避免来流被扰动降低发电效率，同时安装基础需要满足抗倾覆要求，根据当地的最大风速等级核算基础的配重与固定强度。叶片的材质设计上通常选用轻质高强度的复合材料，降低自身转动惯量，让装置在风速变化时能够更快响应转速变化，同时减少塔架承受的动态载荷。

　　尾舵结构（该模型中简化为尾部延伸段）的作用是在风向变化时自动调整机舱朝向，让叶片始终正对来流方向，保证风能捕获的最大化，这类被动对风的结构不需要额外的风向检测与驱动机构，结构可靠性更高，适合无人值守的小型供电场景。在实际选型应用中，需要根据安装区域的年平均风速、极端风速参数匹配对应的叶片长度与塔架高度，塔架高度的选择要避开地面附近的紊流层，通常要高于周边遮挡物至少1.5倍遮挡物高度，保证来流的均匀稳定。装置的输出端可以配套储能电池与整流稳压模块，将涡轮输出的不稳定交流电转化为稳定的直流电存储或供给用电设备，整套结构的运动部件做了密封防护设计，能够适应户外露天的雨雪、沙尘环境，减少日常维护的频次。
