户外水平轴风力发电涡轮机结构设计

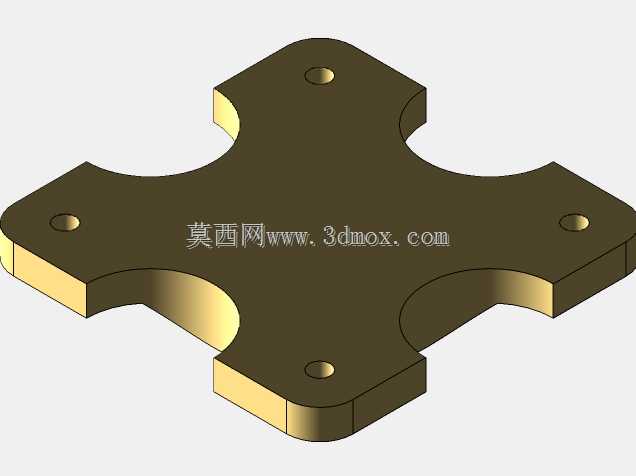

　　这款风力涡轮机的三维建模，完全围绕户外风能捕获与电能转换的实际工况展开，建模过程中优先考虑了不同应用场景下的安装适配性，没有采用统一的尺寸参数固化设计，而是预留了不同功率等级的尺寸调整边界，小功率版本的叶轮扫掠直径可控制在1.2米至2米区间，适配船只辅助供电、偏远区域交通警示标志供电这类低负载场景，安装时仅需搭配直径不小于120mm的立柱支撑，基础固定边界控制在0.8米见方的混凝土基座即可，无需复杂的场地平整作业。大功率版本的叶轮扫掠直径可拓展至8米至12米区间，适配家庭分布式供电、小型并网发电场景，对应的立柱支撑直径不小于300mm，基座固定边界需扩展至3米见方，能够抵御常规沿海、草原区域的12级瞬时阵风载荷。

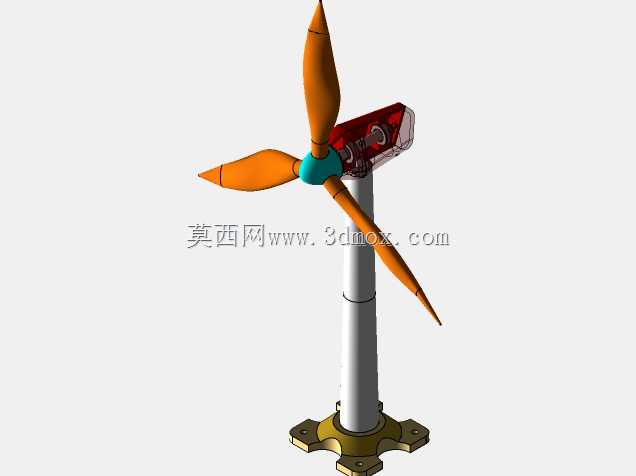

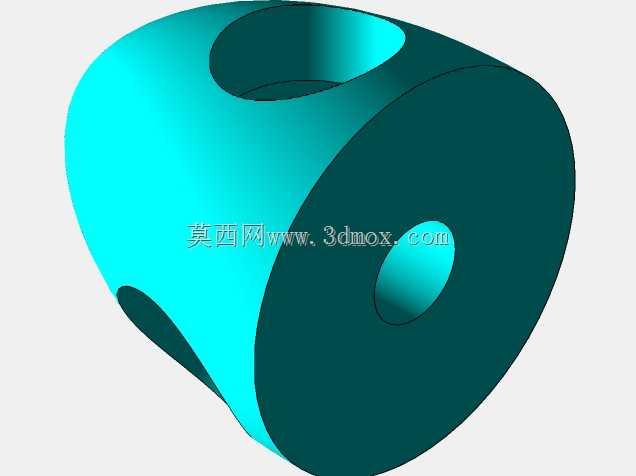

　　从功能特性来看，模型还原了三叶片水平轴结构的核心传动逻辑，叶片采用翼型截面设计，建模时特意保留了叶片的扭角渐变特征，从叶根到叶尖的翼型安装角从18度逐步过渡到4度，能够在3m/s的低风速下启动，在12m/s的额定风速下达到最优的风能捕获效率，避免了直叶片结构低风速启动困难、高风速下气动载荷过大的问题。轮毂位置集成了变桨距的预留安装空间，没有采用固定桨距的简化结构，能够为后续加装超速保护、变桨调节机构预留装配余量，当风速超过25m/s的切出风速时，可通过调整桨距角降低叶轮转速，避免结构过载损坏。

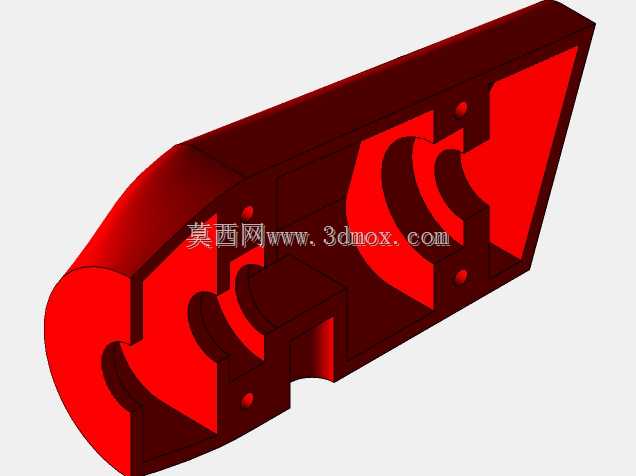

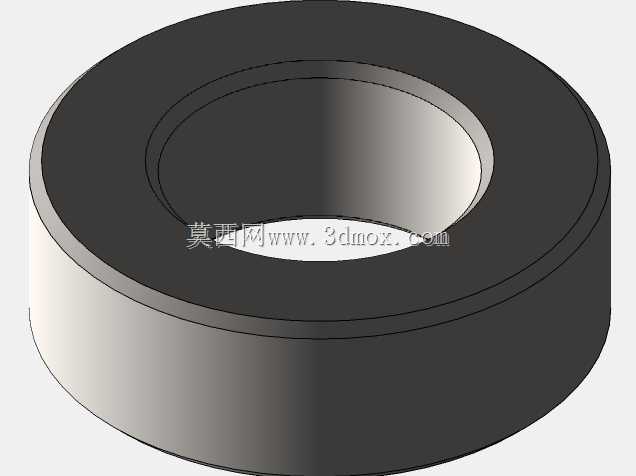

　　设计思路上完全摒弃了外观优先的建模逻辑，所有结构特征都对应实际的装配需求：机舱部分预留了发电机、整流模块、偏航轴承的安装腔体，腔体壁厚按照5mm的玻璃钢壳体厚度设置，既保证了户外防护的结构强度，也控制了整体机头重量，降低立柱的承重载荷。塔架采用分段式法兰连接结构，每段塔架长度控制在2.5米，方便运输与现场组装，法兰位置的螺栓孔位按照等间距12孔布局设计，匹配常规风电塔架的通用连接标准，不需要定制特殊的连接紧固件。

　　实际应用中，这类小型风力涡轮机的适配场景非常广泛，除了常规的陆上风场分布式部署，还可适配海岛、牧区、野外监测站点等无电网覆盖区域的独立供电需求，建模时特意考虑了不同场景下的防腐适配，所有外露金属结构的表面都预留了镀锌层或者防腐涂层的厚度余量，避免沿海高盐雾环境下的结构锈蚀问题。叶轮的动平衡特征也在模型中做了对应体现，每个叶片的质量分布参数保持一致，装配后不需要额外做大量的动平衡校正，减少现场安装的调试工作量。
