小型可移动悬臂起重作业装置结构设计

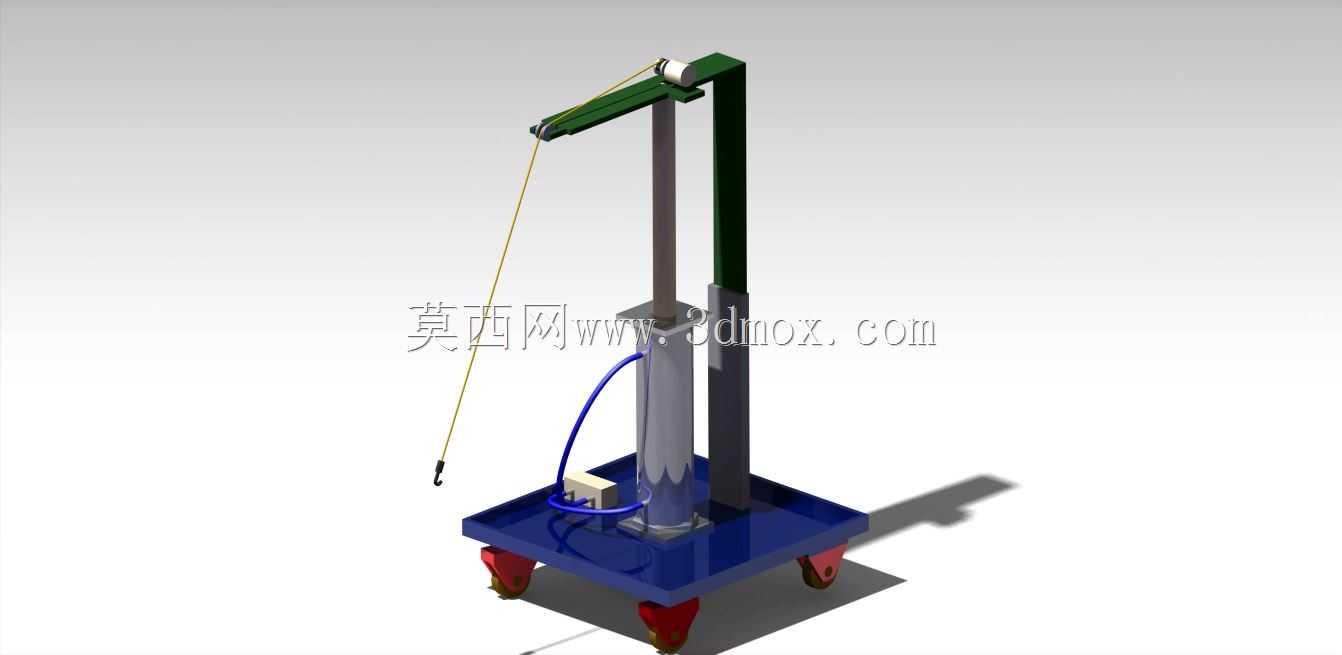

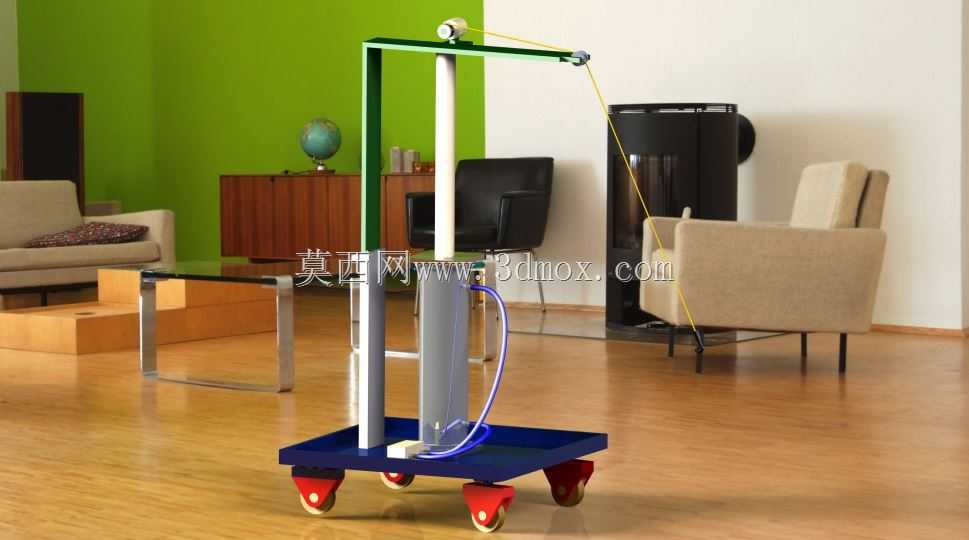

　　这款小型移动起重装置的设计初衷，是解决车间内狭窄通道、零散工位间的小吨位重物转运痛点，区别于固定安装的桥式起重机、柱式悬臂吊，它无需预埋基础、不占用固定工位空间，可灵活穿梭于设备间隙、仓储货架通道，适配机加工车间工件周转、装配工位重型零部件上下料、仓储区域小批量货物堆垛、维修现场重型部件拆装吊运等多类场景，额定吊运载荷覆盖常规车间500kg以内的重物转运需求，填补了固定起重设备覆盖盲区的作业空白。从结构设计逻辑来看，装置采用方形底盘作为承载基座，底盘四角配置带刹车的万向脚轮，单轮承载冗余量按1.5倍额定总载荷核算，既保证推行过程的转向灵活性，作业时踩下刹车即可锁定底盘位置，避免吊运过程中底盘滑移引发的安全风险；

　　底盘上方设置双立柱支撑结构，主立柱采用厚壁矩形钢管加工，承担竖向载荷与吊运过程的倾覆力矩，副立柱集成导向与线缆收纳功能，悬臂段采用变截面箱型梁设计，从根部到端部逐步缩减截面尺寸，在保证悬臂端部挠度符合起重设备安全规范的前提下，尽可能降低悬臂自重，减少推行过程的整体负载。起升机构采用电动卷扬结构搭配定滑轮导向，卷扬单元集成在底盘上方的立柱根部位置，降低整机重心高度，提升移动与吊运过程的稳定性，吊钩配套防脱保险卡结构，避免吊索具意外滑脱；悬臂与主立柱的连接位置设置回转支撑结构，可实现水平方向180度范围内的回转作业，覆盖底盘周边的作业半径，无需频繁移动整机位置即可完成范围内的重物取放。从安装边界与尺寸适配角度，整机高度控制在2.

　　2米以内，可顺利通过常规车间2.4米净高的通道与防火门，底盘长宽尺寸控制在0.8米见方，可进入宽度1米以上的设备间隙开展作业，悬臂最大作业半径根据载荷等级设置为1.2米，作业时的最小安全距离预留0.3米的操作空间，避免吊运过程中重物与周边设备、人员发生剐蹭；气路与线缆沿立柱内侧的走线槽布置，避免外露线缆被吊物剐蹭破损，所有钢结构连接位置采用满焊工艺并做应力消除处理，焊缝高度按等强度原则设计，关键受力位置额外设置加强筋板，保证长期交变载荷下的结构强度。实际作业过程中，操作人员可单人完成设备推行、定位、吊运全流程操作，相比人工搬运大幅降低劳动强度，相比叉车作业对通道宽度的要求更低，针对零散、小批量的重物转运场景，作业灵活性远高于大型固定起重设备，尤其适合多品种小批量生产模式下的车间内部物料周转，也可作为固定起重设备的补充，完成设备维修、模具更换等临时性的起重作业需求。
