塔式起重结构喷雾作业装置设计

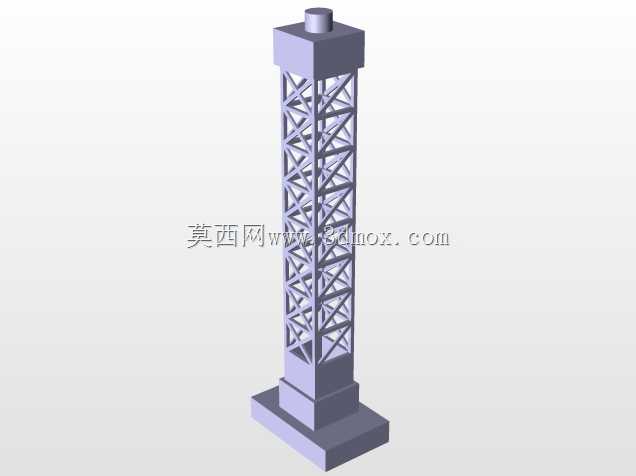

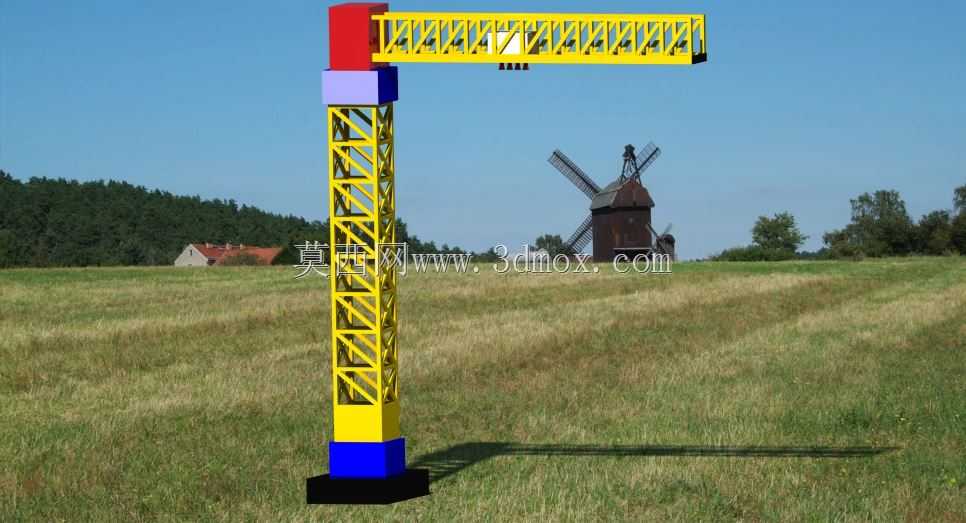

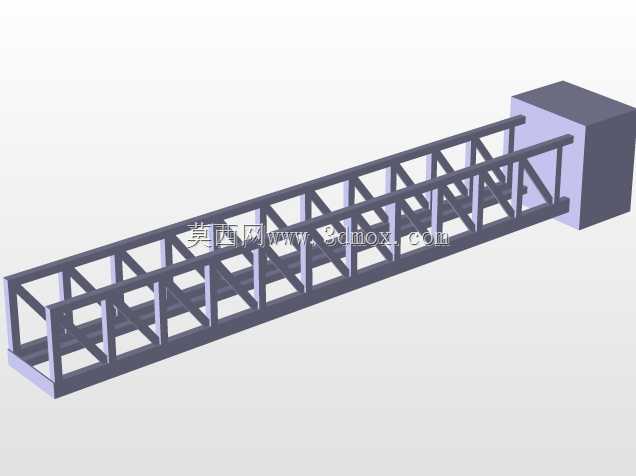

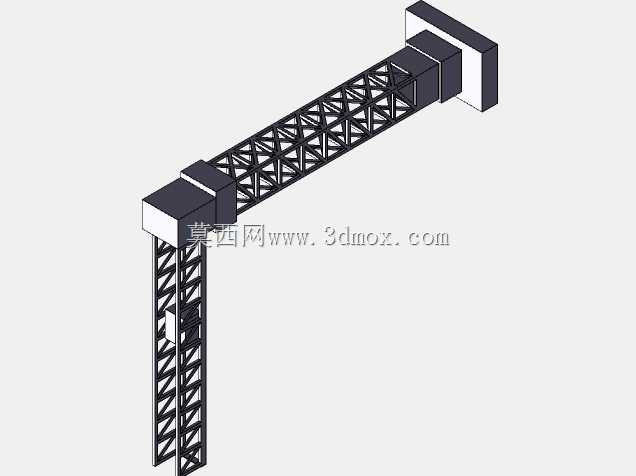

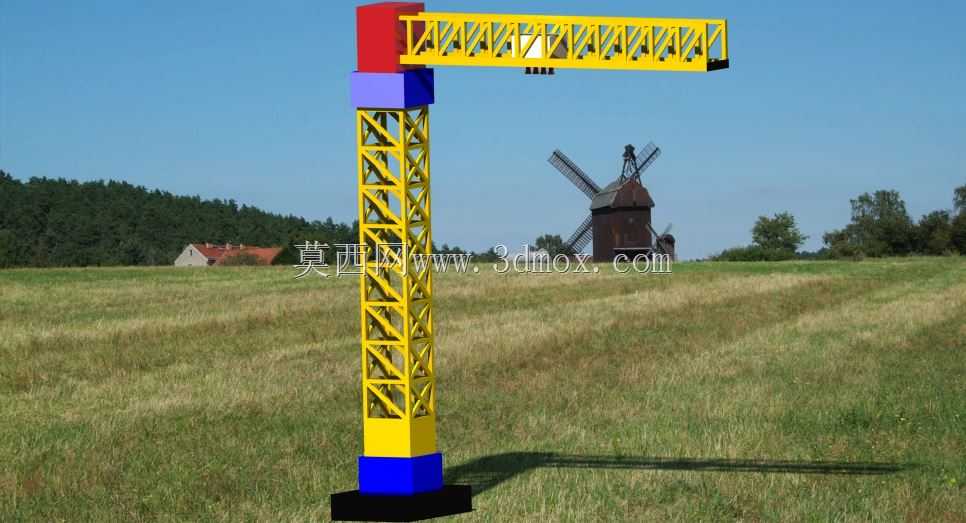

　　该装置以塔式起重机承载结构为基础，将喷雾作业模块集成于起重横臂端部，在保留原有重物吊装、水平移位核心功能的前提下，拓展了高空定点喷雾的作业能力，适配建筑工地、露天堆场、矿区作业面等多场景的降尘、喷淋养护需求。从结构设计逻辑来看，塔身采用格构式桁架构型，主弦杆与腹杆按受力梯度匹配截面规格，底部设置加重式基座抵消整机倾覆力矩，标准节段采用统一接口设计，可根据作业高度需求增减节段调整整机高度，安装边界适配常规建筑工地的硬化地基要求，无需额外定制特殊基础构件。横臂采用变截面桁架设计，从根部到端部逐步减小杆件截面，在保证悬臂刚度、控制端部挠度的前提下尽可能降低自重，减少塔身承受的偏心弯矩，喷雾模块挂载于横臂端部预留的安装位，

　　不干涉原有起重小车的行走轨道与起升钢丝绳的排布路径，可实现吊装作业与喷雾作业的快速切换，无需额外拆卸核心作业部件。实际作业过程中，该装置可依托起重机原有横臂的变幅、回转机构，调整喷雾覆盖范围，相比常规地面喷淋设备，可覆盖更高、更广的作业区域，尤其适合高层建筑施工过程中的楼层降尘、混凝土养护作业，也可适配露天散料堆场的表面抑尘作业，避免物料扬尘扩散。设计过程中重点考量了附加喷雾模块的载荷影响，对横臂根部的连接节点、塔身的受力截面做了补强校核，确保附加管路、喷雾头及供水线缆的重量不会超出原有结构的载荷裕度，同时预留了管路走线空间，供水管道沿塔身桁架内侧排布，通过回转接头连接横臂段管路，避免回转作业过程中管路缠绕。

　　整机的作业覆盖半径可根据横臂长度调整，常规配置下作业半径覆盖四十米至六十米区间，喷雾头采用广角雾化构型，单点位覆盖半径可达五米以上，配合横臂的回转与变幅动作，可实现扇形区域的全覆盖喷雾作业，无需额外增设移动喷淋设备，减少作业面的设备投入。塔身底部的基座采用分层配重设计，可根据作业高度、横臂长度调整配重块数量，确保不同工况下整机的抗倾覆稳定性满足工程安全要求，各连接节点采用标准化紧固件连接，便于现场拆装与转场运输，适配工程类设备频繁转场的使用特性。
