蒸汽机车连杆式驱动轮传动结构

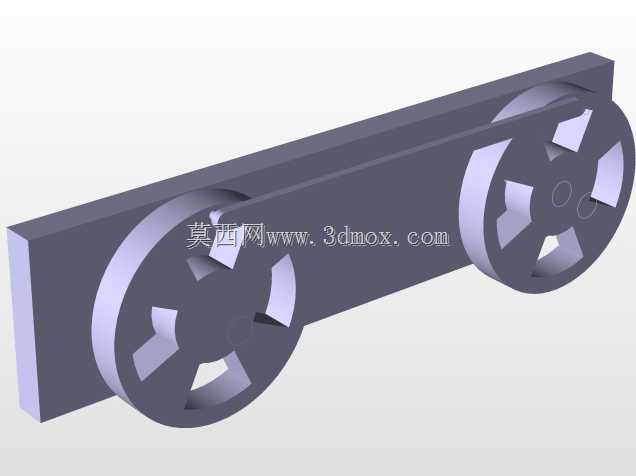

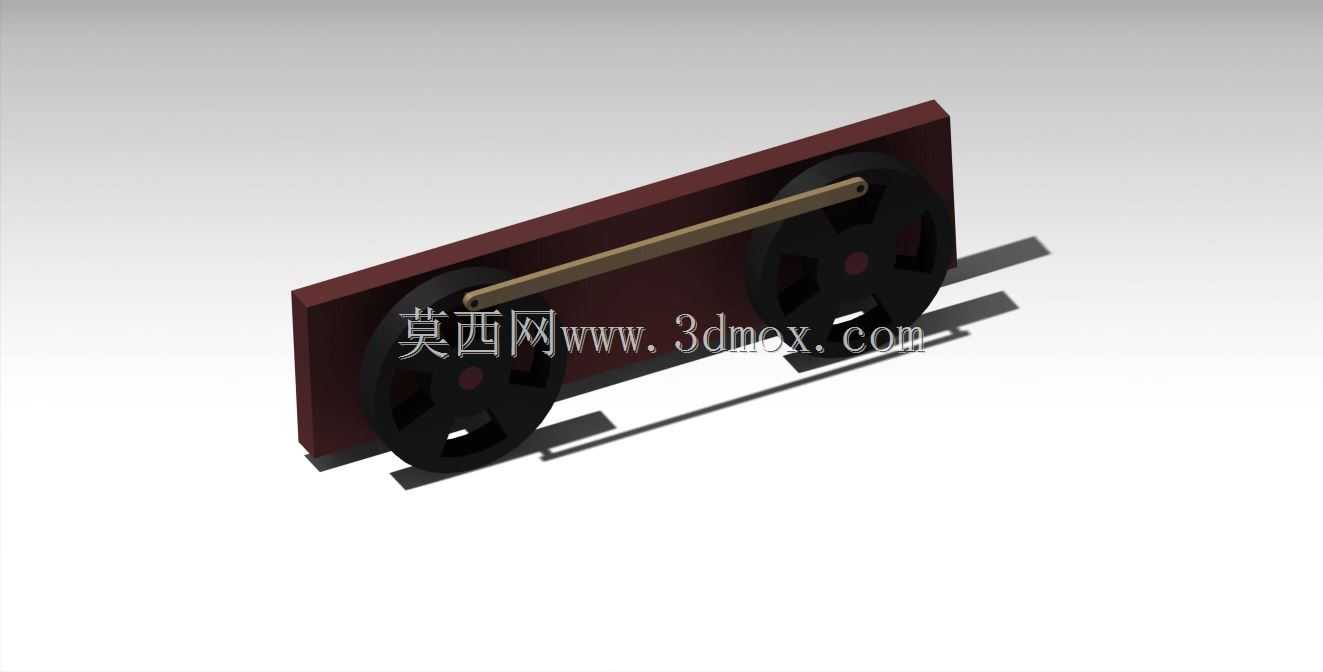

　　该驱动轮结构主要应用于传统蒸汽机车走行部，承担机车整备重量承载与动力输出传递的核心功能，区别于现代电传动机车的独立轮对驱动方案，这套结构依靠刚性连杆实现动轮间的同步转动，避免轮对打滑空转，保障轮轨间黏着力的稳定利用。从结构设计逻辑来看，整套轮组采用双侧对称布置，两个同直径动轮通过车轴刚性连接，保证转动角速度完全一致，连杆的安装位设置在轮辐非圆心区域，与轮体形成固定铰接点，将活塞杆输出的往复直线运动转化为轮组的旋转扭矩，铰接位置的偏心距直接决定了活塞行程与轮组转动半径的匹配关系，设计时需要结合蒸汽缸的输出行程、轮径参数做运动学校核，避免连杆运动过程中出现死点或运动干涉。

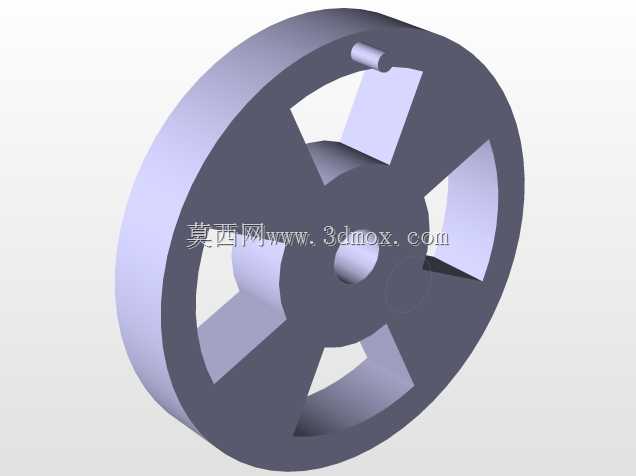

　　在安装边界层面，轮组的轴向安装尺寸需要匹配机车转向架的侧架间距，轮缘的轮廓尺寸符合铁路轨距的配合要求，连杆的长度需要严格匹配两个铰接点的中心距，加工时需控制两端铰接孔的同轴度误差，避免运行过程中出现附加侧向力矩，加剧铰接衬套的磨损。轮体采用辐板式结构，在保证结构强度的前提下尽可能降低簧下重量，减少轮对经过轨道接缝时的冲击载荷，连杆截面采用矩形变截面设计，在受拉压载荷的核心区域保留足够的截面厚度，两端铰接位置做加厚处理，衬套安装孔预留润滑脂通道，方便日常运维时加注润滑介质，降低铰接副的摩擦损耗。

　　实际运行过程中，这套结构可以将主活塞杆输出的动力直接传递给主动轮，再通过连杆将扭矩同步传递给联动动轮，整组动轮同步转动，不会出现单轮空转的问题，在非铰接式传统机车上应用时，侧杆连接的多组动轮可以共同输出牵引力，大幅提升机车的重载牵引能力。设计时还需要考虑轮组与车架的安装配合，车轴两端通过轴箱与转向架侧架连接，轴箱位置设置弹簧减震结构，缓冲轨道不平顺带来的竖向冲击，连杆与轮体的铰接点采用耐磨衬套结构，可在运维周期内快速更换，降低全生命周期的维护成本。轮体的踏面轮廓采用锥形设计，通过曲线轨道时可以依靠轮径差自动导向，减少轮缘与钢轨的侧向磨损，整套传动结构没有复杂的变速机构，传动效率直接取决于铰接副的摩擦损耗，在润滑到位的工况下传动效率可保持在较高水平，适合低速重载的牵引作业场景。
