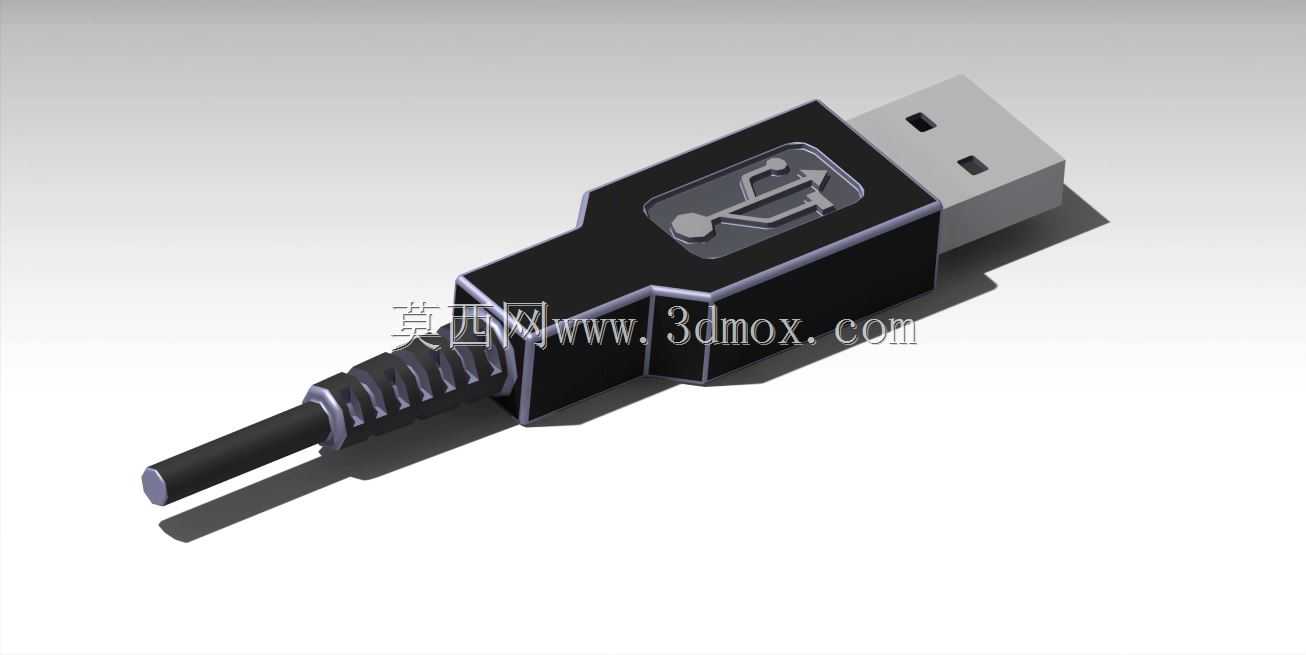

USB公头传输线接头结构三维造型

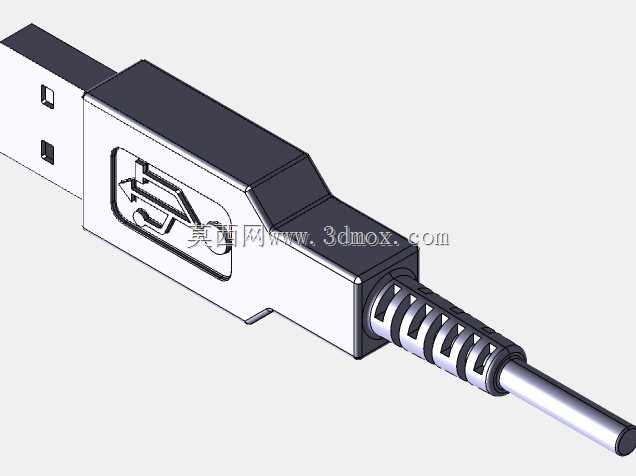

　　日常办公与工业控制场景中，这类USB公头传输线是应用最广泛的外设连接载体，从桌面键鼠、移动存储到工业传感器调试、工控机数据采集，几乎覆盖了所有需要短距离串行数据传输与低压供电的场景。设计这类接头结构时，首先要考虑的是公头金属插片的尺寸公差，必须严格匹配通用USB-A母座的插拔间隙，插片厚度控制在1.5mm左右，插合面的两个数据触点、两个供电触点的位置度偏差不能超过0.1mm，否则会出现接触不良、插合卡顿的问题。接头尾部的防弯折结构是设计中的重点，常规直出线的接头在反复弯折后，线芯与接头焊盘位置很容易出现断线失效，因此在接头壳体尾部设计了多道环形的防滑弯折槽，槽深0.8mm，槽间距1.2mm，配合软胶材质的尾套，

　　能够将弯折应力分散到更长的线缆段上，避免应力集中在焊盘位置，经过反复弯折测试，这种结构能将线缆弯折寿命提升3倍以上。接头外壳采用两段式结构，内部是包裹金属屏蔽层的塑胶骨架，用来固定插片与焊盘位置，外部是包覆的硬质塑胶外壳，外壳表面做了细微的防滑纹理，方便用户插拔时施力，外壳上的USB标识做了内凹成型，不需要额外印刷就能清晰识别接口方向，避免用户反插损坏接口。整体接头的外形长度控制在35mm，最大宽度14mm，厚度7mm，安装时不需要额外预留过大的操作空间，相邻布置的接口间距只要保持18mm以上，就不会出现插拔干涉的问题。建模过程中，所有的插拔配合面都做了0.2mm的拔模斜度，既满足注塑生产的脱模要求，也能让插合过程更顺滑，

　　不会出现卡滞感。金属插片部分做了0.05mm的圆角处理，避免插合时刮伤母座的接触弹片，屏蔽层与金属插片的外壳做了导通结构设计，能够有效屏蔽外界电磁干扰，保障数据传输的稳定性，在工业现场有变频器、伺服电机这类强干扰源的场景下，这种带完整屏蔽结构的接头，数据丢包率比无屏蔽结构的接头低90%以上。线缆出线位置的内孔做了阶梯式结构，能够牢牢卡住线缆的外被，避免拉扯线缆时直接将线芯从焊盘上扯脱，拉力测试中能承受15kg的轴向拉力不出现松脱。
